Endress+Hauser Dosimag Kurzanleitung Seite 13

Dosimag

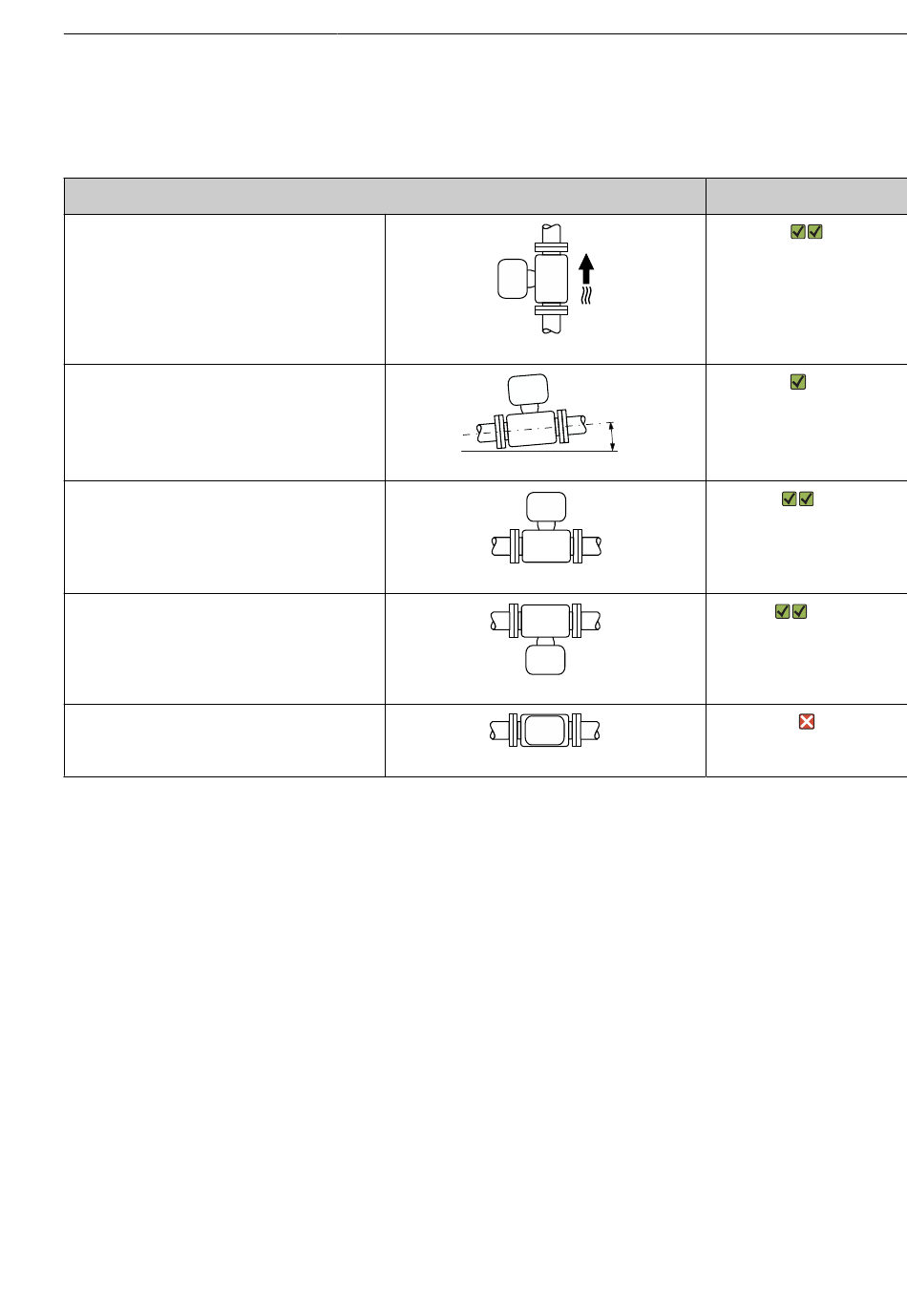

Einbaulage
Die Pfeilrichtung auf dem Typenschild hilft, das Messgerät entsprechend der Durchflussrich-
tung einzubauen.
Vertikale Einbaulage
Horizontale Einbaulage
Horizontale Einbaulage Messumformer
oben
Horizontale Einbaulage Messumformer
unten
Horizontale Einbaulage Messumformer
seitlich
1) Für Hygieneanwendungen sollte das Messgerät selbstentleerend sein. Hierfür ist eine vertikale Einbaulage emp-
fohlen. Sollte nur eine horizontale Einbaulage möglich sein, wird ein Neigungswinkel α ≥ 10° empfohlen.
2) Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die minimale
Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
3) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maximale
Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
4) Um eine Überhitzung der Elektronik bei starker Erwärmung (z.B. CIP- oder SIP-Reinigungsprozess) zu vermeiden,
das Gerät mit dem Messumformerteil nach unten gerichtet einbauen.
Horizontal
Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurzzei-
tige Isolierung der Messelektroden infolge mitgeführter Luftblasen vermieden.
Endress+Hauser
Einbaulage Empfehlung
A0015591
α
A0041328
A0015589
A0015590
A0015592
Montage
1)
2)
3) 4)
13
