Elektrischer Anschluss
6.4.3 Prozessanschlüsse aus Kunststoff
Beim Einsatz von Erdungsringen Folgendes beachten:
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen ent-
sprechende Kunststoffscheiben eingesetzt. Die Kunststoffscheiben dienen als "Platz-
halter" und besitzen keinerlei Potenzialausgleichsfunktion. Sie übernehmen eine
entscheidende Dichtungsfunktion an den Schnittstellen Messgerät und Prozessan-
schluss. Bei Prozessanschlüssen ohne metallische Erdungsringe dürfen die Kunststoff-
scheiben und Dichtungen nicht entfernt werden. Kunststoffscheiben und Dichtungen
müssen immer eingebaut werden.
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden . Die
Erdungsringe müssen kompatibel zum Elektrodenwerkstoff sein. Ansonsten besteht
die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden.
Werkstoffangaben .
• Erdungsringe inkl. Dichtungen werden innerhalb der Prozessanschlüsse eingebaut. Die
Einbaulänge wird dadurch nicht beeinflusst.

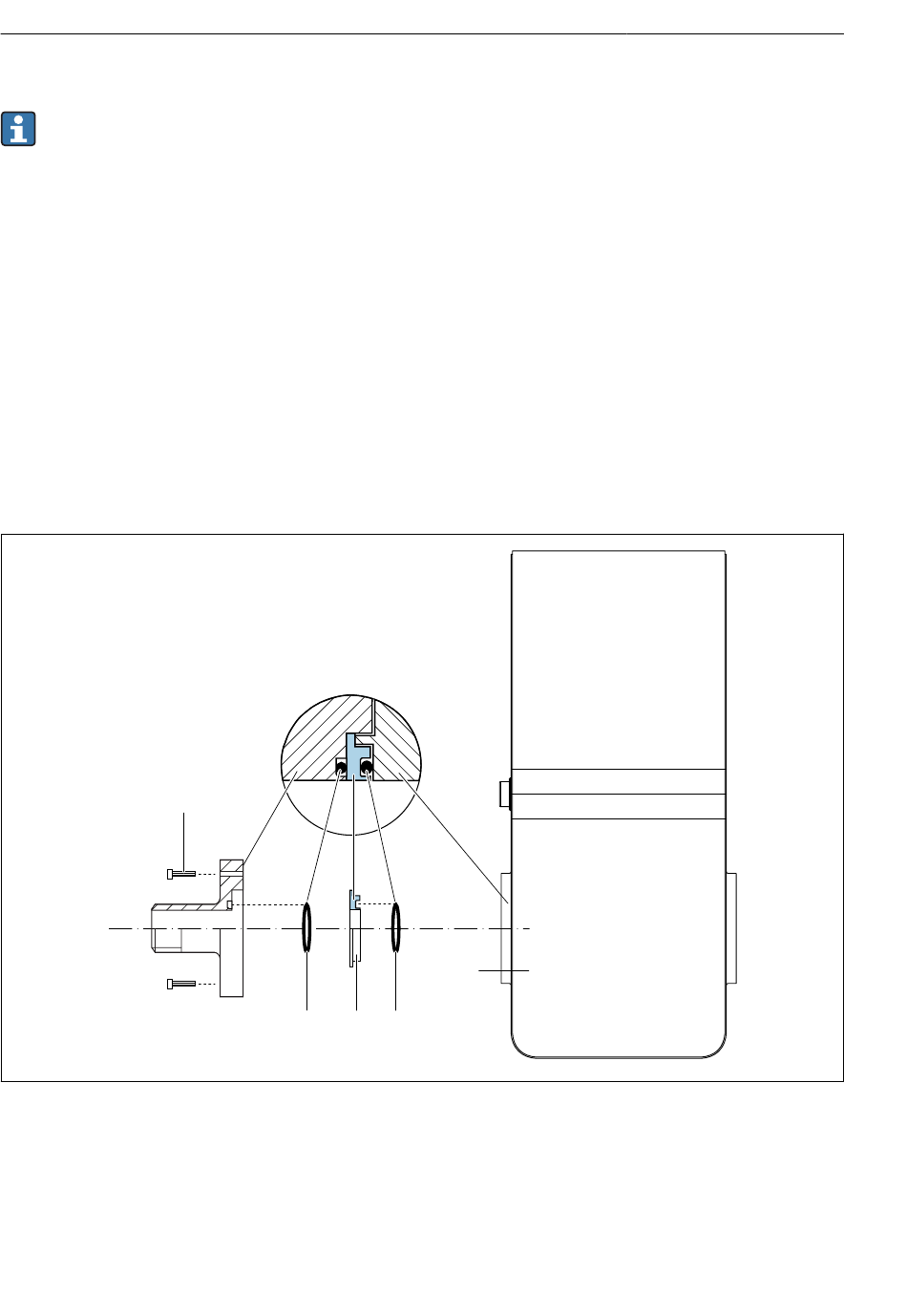

Potenzialausgleich über zusätzlichen Erdungsring
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Kunststoffscheibe (Platzhalter) bzw. Erdungsring
4 Messgerät
32
1
2
4
3 2
Dosimag
A0053324
