Elektrischer Anschluss
E

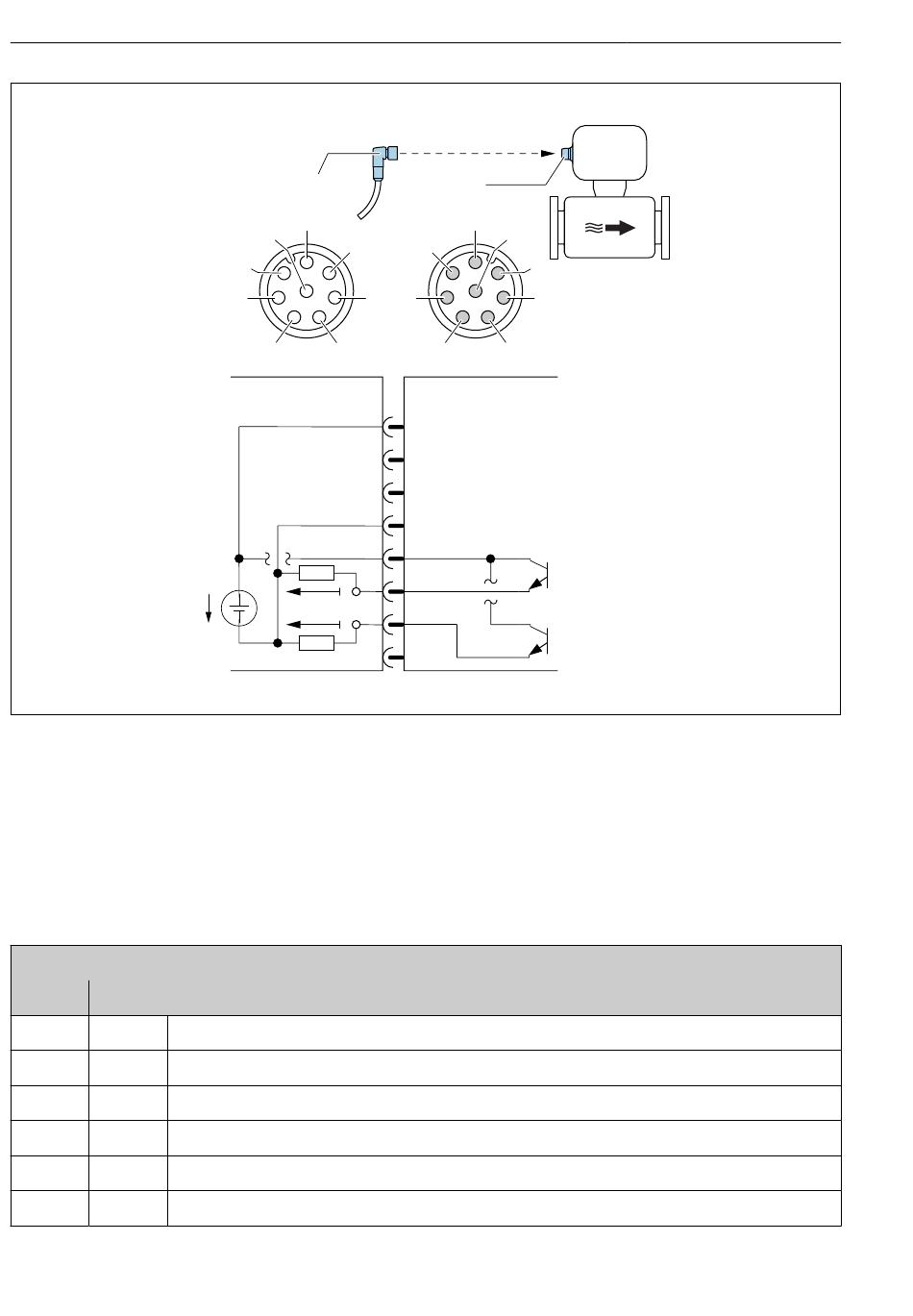

 4 Anschluss am Gerät
A Kupplung: Versorgungsspannung, Imp.-/Freq.-/Schaltausgang
B Stecker: Versorgungsspannung, Imp.-/Freq.-/Schaltausgang
E PELV- oder SELV-Spannungsversorgung
1...8 Pinbelegung
Pinbelegung
Pin Belegung
1 L+ Versorgungsspannung
2 + Service-Schnittstelle RX
3 + Service-Schnittstelle TX
4 L– Versorgungsspannung
5 + Impuls-/Frequenz-/Schaltausgang 1 und 2
6 – Impuls-/Frequenz-/Schaltausgang 1
24
A
2
8
3
1
4
7
6
5
A
+
Out PFS1
-
Out PFS2
Anschluss: Kupplung (A) – Stecker (B)
RSE 8
M12x1
B
2
8
3
1
4
7
6
5
B
1
2
3
4
5
6
7
8
Dosimag
A0054873
