Dosimag

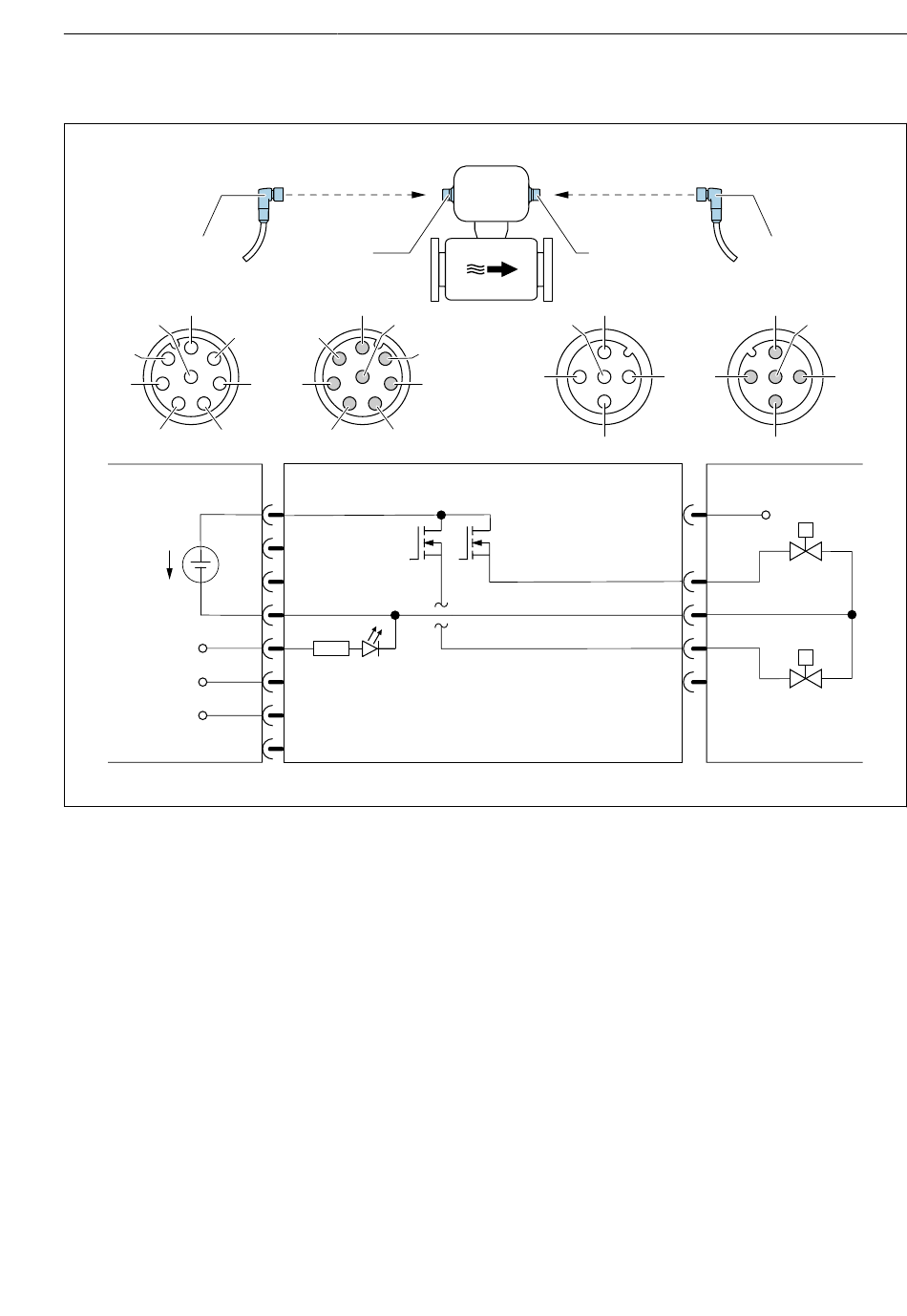

Variante 1: Statuseingang über Anschluss A/B
A
2
8
3
1
7
6
5
A
+
E
-
 6 Anschluss am Gerät
A Kupplung: Versorgungsspannung, Modbus RS485, Statuseingang
B Stecker: Versorgungsspannung, Modbus RS485, Statuseingang
C Kupplung: Schaltausgang (Batch)
D Stecker: Schaltausgang (Batch)
E PELV- oder SELV-Spannungsversorgung
V1 Ventil (Batch), Stufe 1
V2 Ventil (Batch), Stufe 2
1...8 Pinbelegung
Endress+Hauser
RSE 8
M12x1
B
2
8
3
1
4 4
6
5
B
1
2
3
4
5
6
7
8
M12x1
5
4
7
Elektrischer Anschluss
RSE 5
C D
1 1
2 2
3 3
C
D
1
2
3
4
5
5
4
V2
V1
A0053319
