4. Устройство и принцип действия
4.1 Обзор системы
Инфракрасный интерфейсный модуль DIT-IR (IRiM) получает
данные из фотометров DIT-M и DIT-L и передает их в один из
следующих интерфейсов:
•
USB COM (PC)
•
Соединение RS 232 (последовательный интерфейс).
Могут использоваться все принтеры ASCII с
последовательным интерфейсом.
Все интерфейсы могут быть подключены при запуске.
Интерфейсы можно активировать, нажав кнопку Select
(Выбрать) на модуле DIT-IR. При запуске активируется
последний выбранный интерфейс.
4.1.1 Системные требования для установки программного
обеспечения
См. также
5.2 Установка программного
Процессор
RAM
Разрешение экрана
Операционная система
Версия в Excel*
Свободное место на диске
* Если установлена версия Excel, предшествующая
®
Excel
2003, или Excel не установлен, то при запуске
программы опция загрузки Excel файла не появится.
4.2 Руководство по установке и эксплуатации
Данное руководство по установке и эксплуатации служит
справочным пособием для пользователей модуля DIT-IR,
а также для обновления встроенного программного
обеспечения устройства. Пользователь должен иметь
базовые навыки работы с приложениями на базе Windows.

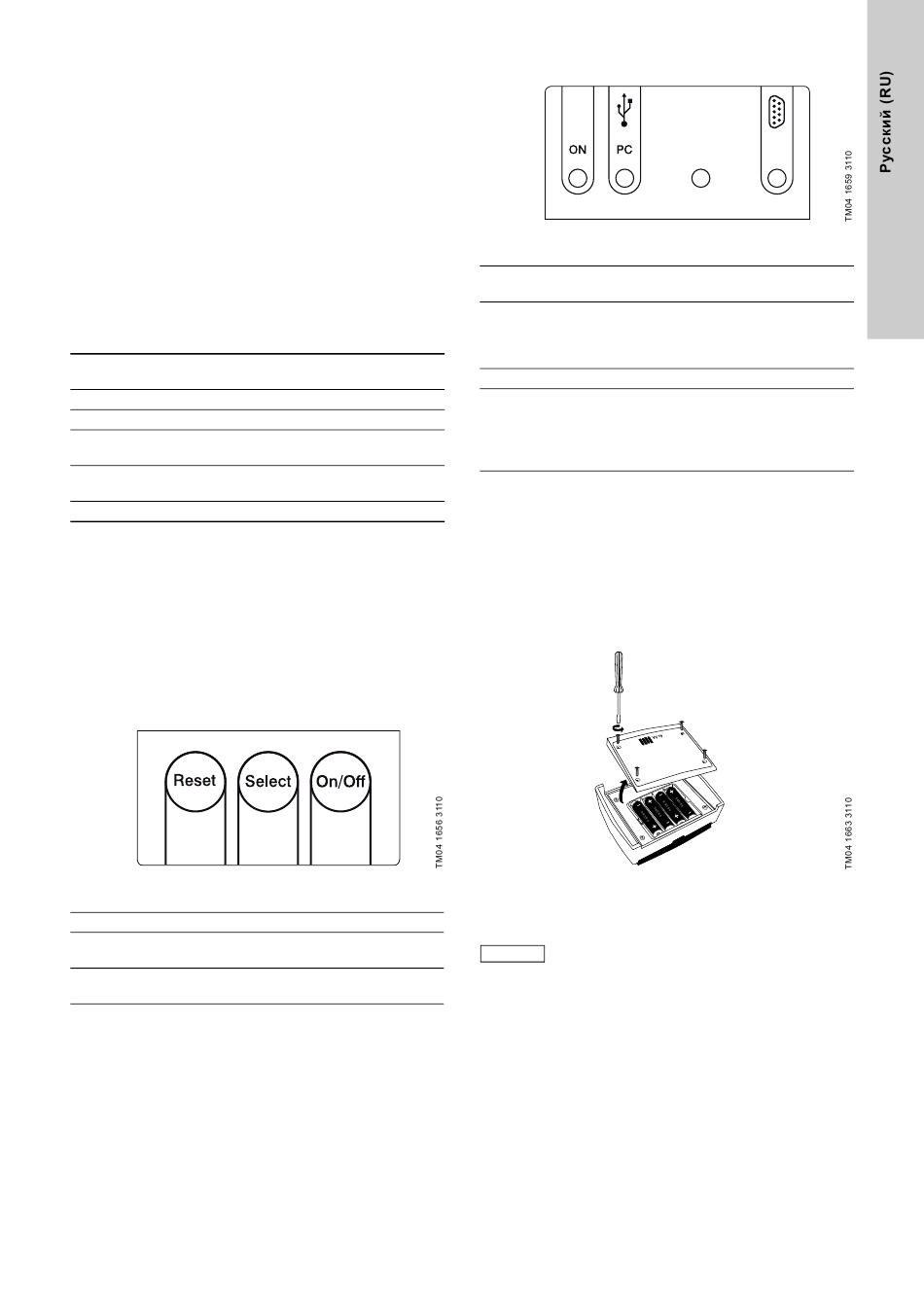

4.3 Обзор клавиатуры
Рис. 2
Кнопки на модуле DIT-IR
On/Off
Включает и выключает модуль
Select
Служит для переключения между
интерфейсными режимами (функция прокрутки)
Reset
Производит возврат панели модуля DIT-IR к
настройкам по умолчанию.
обеспечения.
®
Pentium
4/M или его
эквивалент
512 MB
Мин. 1280 x 1024 пикселей
®
Windows
XP, Windows Vista,
Windows 7
®
Требуется Excel
2003 или
более поздняя версия
90 MB
4.4 Светодиодные индикаторы
1
2
Рис. 3
Раскладка клавиатуры модуля DIT-IR
1
Индикатор питания будет светиться во время работы
модуля DIT-IR.
2
Индикатор ПК интерфейса будет светиться в том
случае, если выбран режим ПК интерфейса и кабель
подсоединен к компьютеру. Индикатор будет мигать в
том случае, если компьютер подключен некорректно.
3
USB интерфейс и светодиоды не назначены.
4
Индикатор принтера с последовательным
интерфейсом должен светиться в том случае, если
выбран режим интерфейса принтера RS232. Поиск
принтера с последовательным интерфейсом
производиться не будет
4.5 Источник питания модуля DIT-IR
Модуль DIT-IR может питаться от одного из двух источников:
•
от интерфейса USB-ПК, если он доступен
•
от 4 батарей типа AA, если питание через USB разъем
недоступно.
В том случае если модуль DIT-IR подключен к интерфейсу
USB-ПК, батареи не используются. Если программное
обеспечение запущено, светодиодный индикатор питания
будет светиться. См. рис. 3.
Рис. 4
Батарейный отсек модуля DIT-IR
Директива Европейского Парламента 2006/66/EC
предписывает пользователям вернуть все
использованные и отработанные батареи и
Указание
аккумуляторы. Они не должны утилизироваться
вместе с обычными бытовыми отходами.
3
4
41
