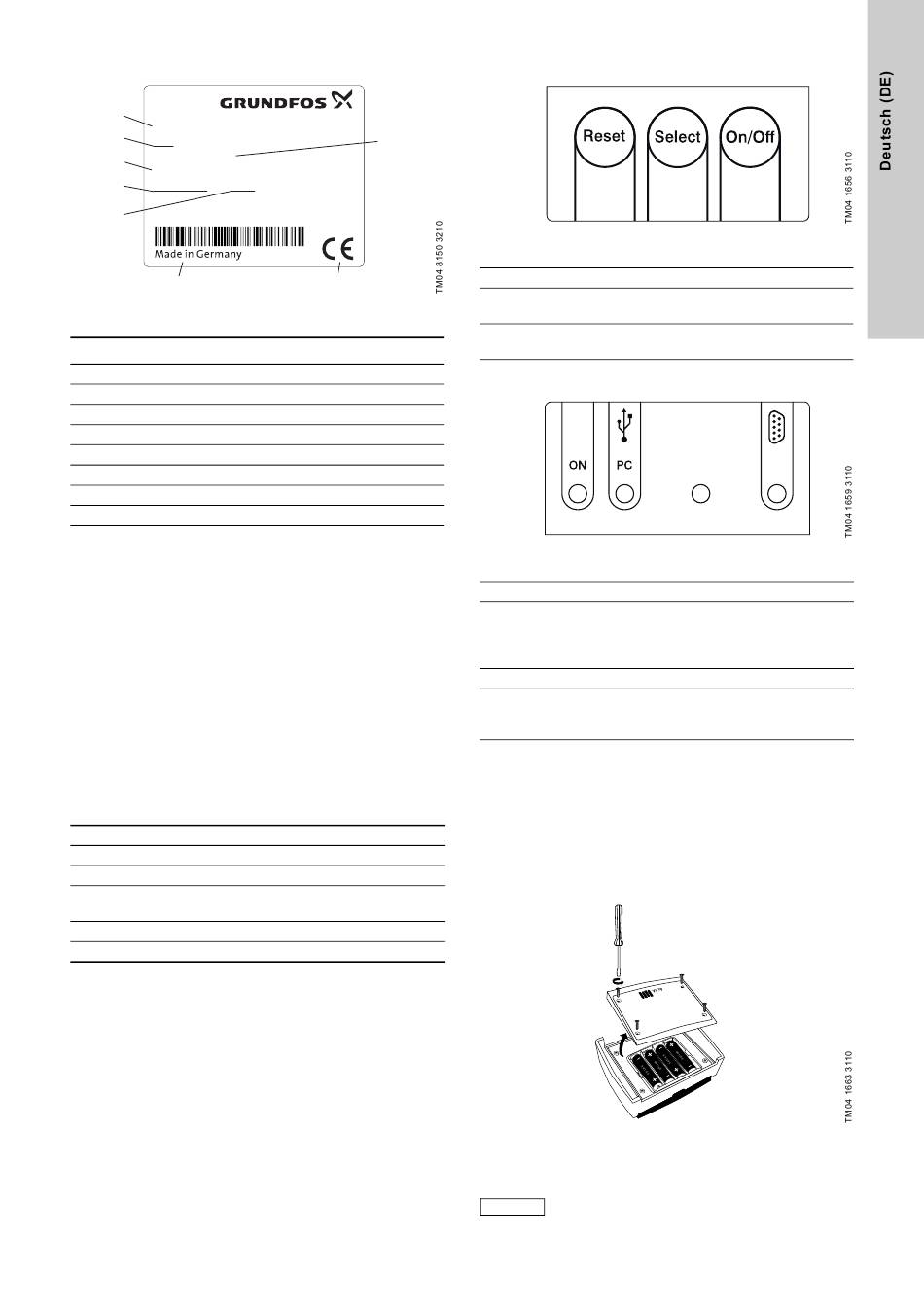

2.4 Typenschild
1
DIT-IR
2
310-700
S/N: 07/63516
3
DIT-IR
4
96609108P1107380763516
5
6
Abb. 1
DIT-IR Typenschild
Pos.
Beschreibung
1
Typenbezeichnung
2
Modell
3
Produktname
4
Produktnummer
5
Produktionsjahr und -woche
6
Herstellungsland
7
Prüfzeichen, CE-Zeichen usw.
8
Seriennummer
3. Aufbau und Funktion
3.1 Anlagenübersicht
Das Infrarot-Schnittstellenmodul DIT-IR empfängt Messdaten von
einem DIT-M oder DIT-L Photometer und überträgt diese an eine
von zwei Schnittstellen:
•
USB COM
•
RS 232 Anschluss (serielle Schnittstelle). Es kann jeder
ASCII-Drucker mit seriellem Anschluss verwendet werden.
Alle Schnittstellen können beim Einschalten des DIT-IR ange-
schlossen sein. Die Schnittstellen können mit Hilfe der Auswahl-
taste [Select] ausgewählt werden. Das DIT-IR wählt beim Ein-
schalten die zuletzt gewählte Schnittstelle.
3.1.1 Mindest-Systemvoraussetzungen für
Softwareinstallation
Siehe auch
4.2
Softwareinstallation.
Prozessor
RAM
Auflösung
Betriebssystem
Excel-Version*
freier Speicherplatz
* Sollte eine Excel-Version älter als 2003 oder kein Excel instal-
liert sein, erscheint bei Start der Software keine Excel-Aus-
wahlmöglichkeit.
3.2 Benutzerhandbuch
Dieses Handbuch dient als Referenz für DIT-IR Benutzer.
Der Benutzer muss Kenntnisse in der Benutzung Win-
dows-gestützter Anwendungen besitzen.
8
7
®
Pentium
4/M oder ähnlich
512 MB
min. 1280 x 1024 Pixel
®
Windows
XP, Windows Vista,
Windows 7
®
Excel
2003 oder höher
90 MB
3.3 Tastenübersicht
Abb. 2
DIT-IR Funktionstasten
ON/OFF
Schaltet das Gerät ein und aus.
SELECT
Auswahl der verschiedenen Schnittstellenmodi
(Scroll-Funktion)
RESET
Zurücksetzen des DIT-IR Boards auf die
Standardeinstellungen.
3.4 LED Anzeigen
1
2
Abb. 3
DIT-IR Schnittstellenbelegung
1
Die POWER LED leuchtet, wenn das DIT-IR in Betrieb ist.
2
Die PC-Schnittstellenstatus-LED leuchtet, wenn der
PC-Schnittstellenmodus gewählt und das DIT-IR mit dem
PC verbunden wurde. Die LED blinkt, wenn der PC nicht
oder falsch angeschlossen wurde.
3
Schnittstelle und LED sind nicht belegt.
4
Die serielle Drucker-Schnittstellen-LED leuchtet, wenn der
RS 232 Drucker-Schnittstellenmodus gewählt wurde. Sie
überprüft nicht das Vorhandensein des seriellen Druckers.
3.5 DIT-IR Stromversorgung
Das DIT-IR kann über zwei Stromquellen betrieben werden:
•
wenn verfügbar über die USB-PC-Schnittstelle
•
wenn diese nicht verfügbar ist, erfolgt die Stromversorgung
über 4 AA-Batterien
Ist die USB-Schnittstelle aktiv, werden die Batterien nicht belas-
tet. Wenn das DIT-IR in Betrieb ist, leuchtet die Power LED
(siehe
Abb.
3).
Abb. 4
DIT-IR – Batteriefach
Jeder Verbraucher ist aufgrund der Batterieverord-
nung (Richtlinie 2006/66/EG) gesetzlich zur Rück-
Hinweis
gabe aller ge- und verbrauchten Batterien bwz.
Akkus verpflichtet. Die Entsorgung über den Haus-
müll ist verboten.
3
4
11
