4.2 Installation du logiciel
Si un logiciel DIT-IR a déjà été installé sur votre PC,
il faut absolument le désinstaller (National Instru-
Précautions
ments Software et Photometer Data Acquisition)!
Le logiciel d'acquisition de données et la configuration des para-
mètres peuvent être trouvés sur le CD fourni.
Chemin d'accès au fichier d'installation [nom du CD]:\setup.exe
Si l'installation ne démarre pas automatiquement après insertion
du CD, double-cliquez sur le fichier 'setup.exe'.

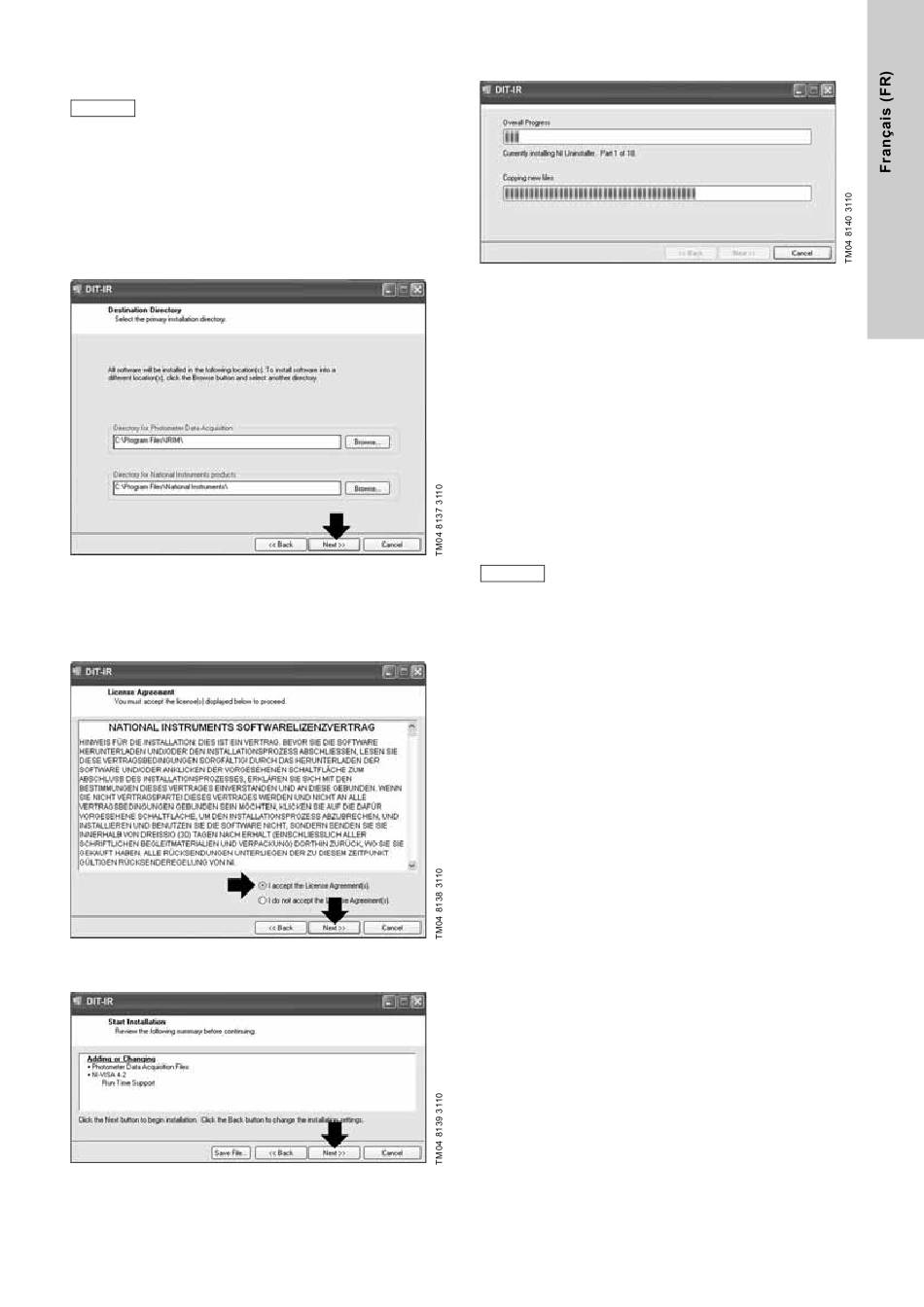

Au début de l'installation, vous devez choisir le dossier d'installa-
tion. Il est recommandé de confirmer le dossier proposé par
défaut en cliquant sur [Next].
Après confirmation, vous devez accepter les deux licences d'utili-
sation du logiciel.
Les autres langues peuvent être trouvées sur le CD,
sous "[Nom lecteur de CD]:\licence\".
Pour continuer, cliquer sur [Next].
Un résumé des programmes à installer s'affiche. Pour démarrer
l'installation, cliquer sur [Next].
Le logiciel s'installe.
Terminer l'installation en suivant la navigation dans les menus.
Après avoir terminé l'installation, un redémarrage est nécessaire.
Après le redémarrage, le logiciel peut être utilisé.
5. Démarrer l'application
Les données infrarouges provenant du photomètre sont reçues
par le DIT-IR à 9600 bauds. Le débit en bauds peut être modifié
par le logiciel fourni. Voir paragr.
du
DIT-IR. Lorsque l'appareil est mis sous tension, la dernière
interface sélectionnée est active.
5.1 Transmission de données
Positionner le DIT-IR activé et le dispositif de transmission, à
savoir le photomètre, en ligne de mire, face à face. (Voir aussi
fig. 5). Démarrer la commande d'impression sur le dispositif de
transmission. Les données sont envoyées au module DIT-IR.
Le DIT-IR ne prend pas en charge et ne signale pas
les dysfonctionnements de l'imprimante (bourrage
Nota
papier, bac à papier vide, etc.).
5.2 Mode interface en série
Pour faire défiler jusqu'à ce que le mode interface en série soit
réglé, appuyer sur la touche [Select]. La LED en face du connec-
teur DB9 clignote pour indiquer le mode interface en série. Toutes
les imprimantes ASCII avec interface en série peuvent être utili-
sées.
5.2.1 Branchement à une imprimante en série.
Brancher l'imprimante en série au branchement DB9 du module
DIT-IR. Utiliser un câble avec conducteurs non transposés.
Attribution des broches du câble en série :
•
Le pôle 2 est branché au pôle 2 de l'autre branchement DB9
•
Le pôle 3 est branché au pôle 3 de l'autre branchement DB9
•
GND (pôle 5 à pôle 5).
5.2.2 Réglage de l'interface
Régler le même débit en bauds sur le photomètre (voir notice
d'installation et de fonctionnement du photomètre), sur le DIT-IR
(voir
5.3.3 Configuration des réglages du
mante en série (voir manuel).
5.3.3 Configuration des réglages
DIT-IR) et sur l'impri-
25
