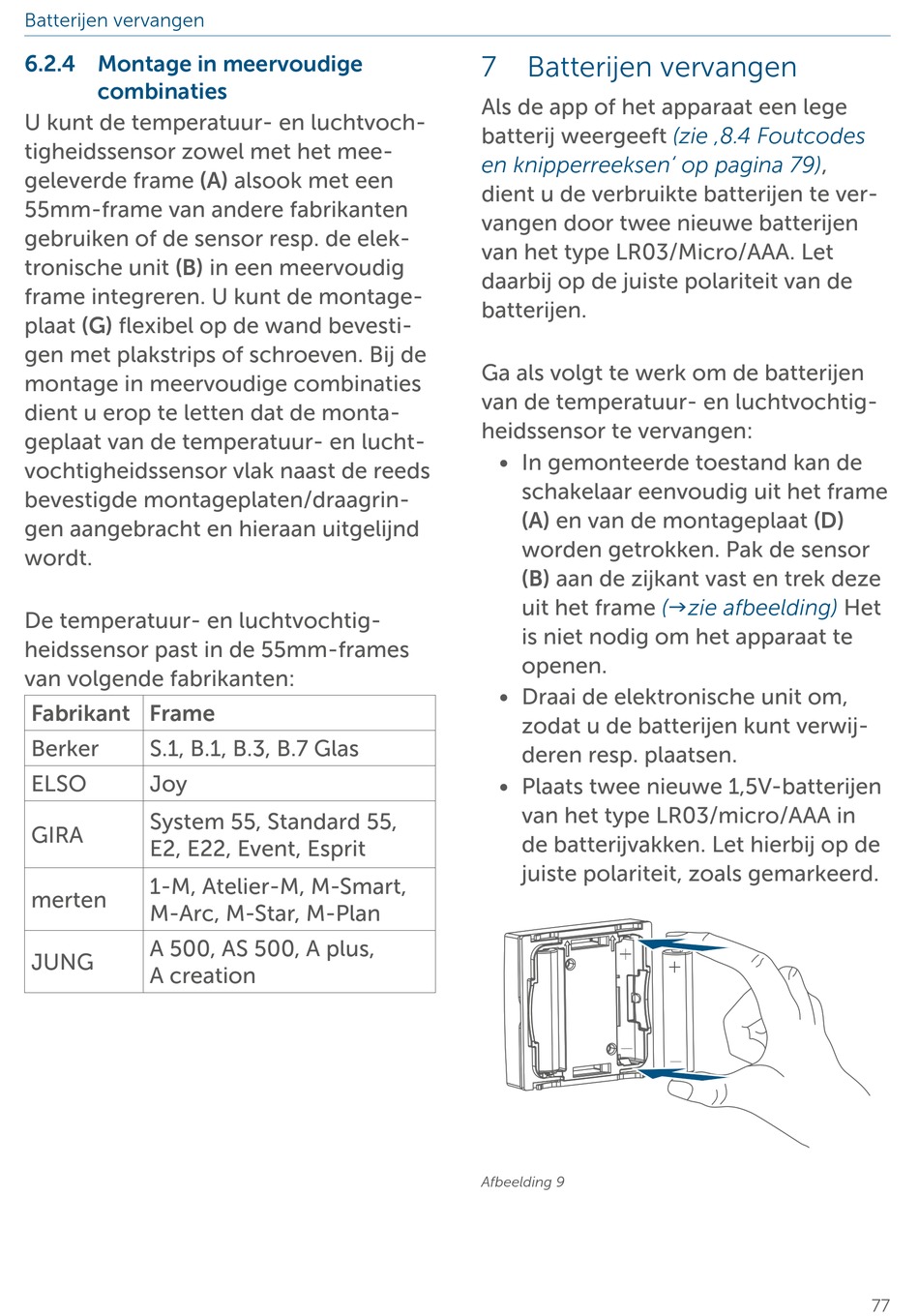

HomeMatic IP HmIP-STHD Installations- Und Bedienungsanleitung Seite 77

Batterijen vervangen
6.2.4 Montage in meervoudige
combinaties
U kunt de temperatuur- en luchtvoch-
tigheidssensor zowel met het mee-
geleverde frame (A) alsook met een
55mm-frame van andere fabrikanten
gebruiken of de sensor resp. de elek-
tronische unit (B) in een meervoudig
frame integreren. U kunt de montage-
plaat (G) flexibel op de wand bevesti-
gen met plakstrips of schroeven. Bij de
montage in meervoudige combinaties
dient u erop te letten dat de monta-
geplaat van de temperatuur- en lucht-
vochtigheidssensor vlak naast de reeds
bevestigde montageplaten/draagrin-
gen aangebracht en hieraan uitgelijnd
wordt.
De temperatuur- en luchtvochtig-
heidssensor past in de 55mm-frames
van volgende fabrikanten:
Fabrikant Frame
Berker S.1, B.1, B.3, B.7 Glas
ELSO Joy
System 55, Standard 55,
GIRA
E2, E22, Event, Esprit
1-M, Atelier-M, M-Smart,
merten
M-Arc, M-Star, M-Plan
A 500, AS 500, A plus,
JUNG
A creation
7 Batterijen vervangen
Als de app of het apparaat een lege
batterij weergeeft
en knipperreeksen' op pagina
dient u de verbruikte batterijen te ver-
vangen door twee nieuwe batterijen
van het type LR03/Micro/AAA. Let
daarbij op de juiste polariteit van de
batterijen.
Ga als volgt te werk om de batterijen
van de temperatuur- en luchtvochtig-
heidssensor te vervangen:
• In gemonteerde toestand kan de
schakelaar eenvoudig uit het frame
(A) en van de montageplaat (D)
worden getrokken. Pak de sensor
(B) aan de zijkant vast en trek deze
uit het frame
is niet nodig om het apparaat te
openen.
• Draai de elektronische unit om,
zodat u de batterijen kunt verwij-
deren resp. plaatsen.
• Plaats twee nieuwe 1,5V-batterijen
van het type LR03/micro/AAA in
de batterijvakken. Let hierbij op de
juiste polariteit, zoals gemarkeerd.
Afbeelding 9
(zie ‚8.4 Foutcodes
79),
(zie afbeelding) Het
77
