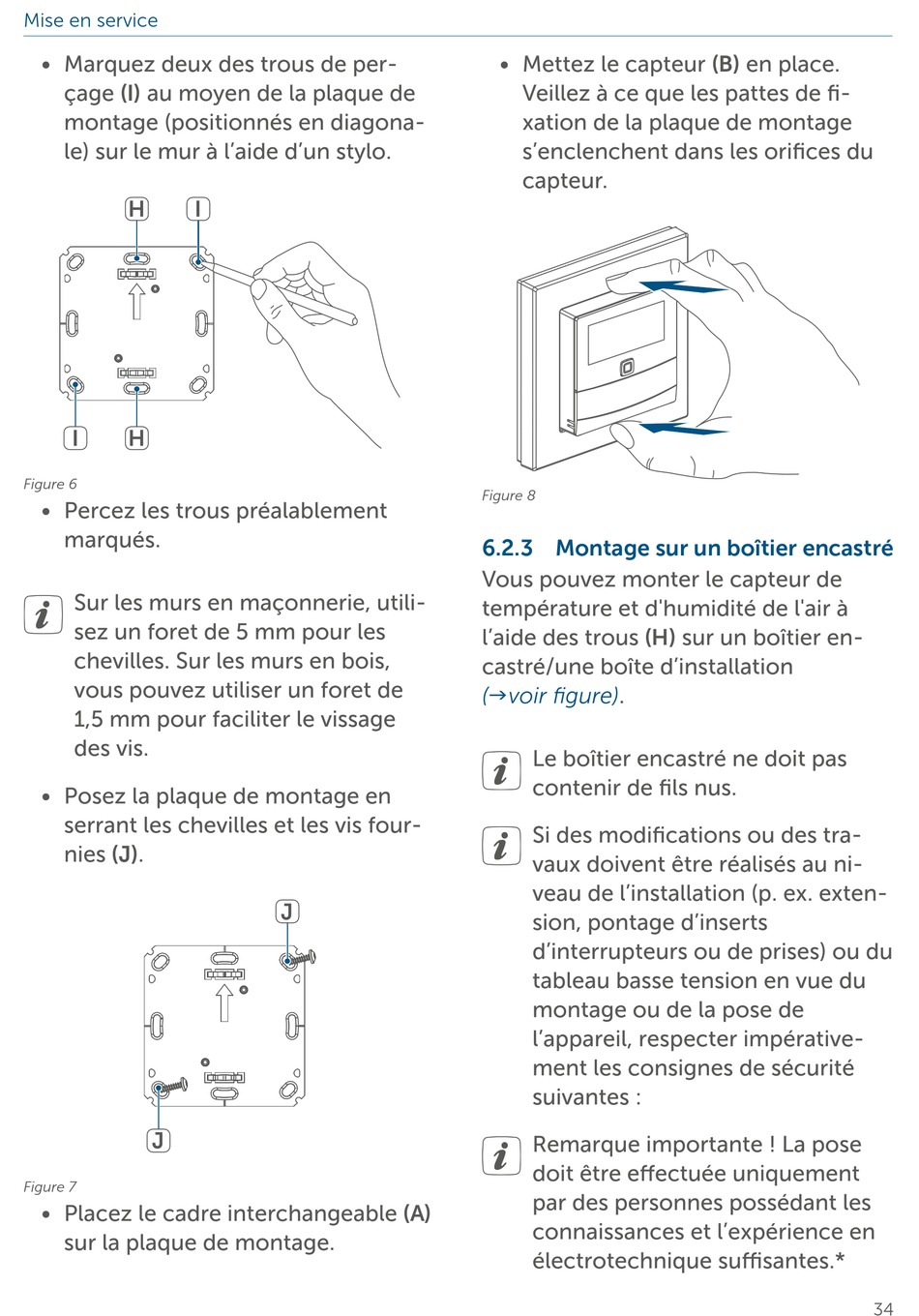

Mise en service
• Marquez deux des trous de per-
çage (I) au moyen de la plaque de
montage (positionnés en diagona-
le) sur le mur à l'aide d'un stylo.
H
I
I
H
Figure 6
• Percez les trous préalablement
marqués.
Sur les murs en maçonnerie, utili-
sez un foret de 5 mm pour les
chevilles. Sur les murs en bois,
vous pouvez utiliser un foret de
1,5 mm pour faciliter le vissage
des vis.
• Posez la plaque de montage en
serrant les chevilles et les vis four-
nies (J).
J
Figure 7
• Placez le cadre interchangeable (A)
sur la plaque de montage.
J
• Mettez le capteur (B) en place.
Veillez à ce que les pattes de fi-
xation de la plaque de montage
s'enclenchent dans les orifices du
capteur.
Figure 8
6.2.3 Montage sur un boîtier encastré
Vous pouvez monter le capteur de
température et d'humidité de l'air à
l'aide des trous (H) sur un boîtier en-
castré/une boîte d'installation
(voir
figure).
Le boîtier encastré ne doit pas
contenir de fils nus.
Si des modifications ou des tra-
vaux doivent être réalisés au ni-
veau de l'installation (p. ex. exten-
sion, pontage d'inserts
d'interrupteurs ou de prises) ou du
tableau basse tension en vue du
montage ou de la pose de
l'appareil, respecter impérative-
ment les consignes de sécurité
suivantes :
Remarque importante ! La pose
doit être effectuée uniquement
par des personnes possédant les
connaissances et l'expérience en
électrotechnique suffisantes.*
