4. PRÜFUNG UND INBETRIEBNAHME
Bei der Realisierung der Automatisierung sind die Prüfung und Inbetriebnahme
die wichtigsten, um maximale Sicherheit zu gewährleisten.
Die Prüfung kann auch dazu dienen, die Geräte, die die Automatisierung
bilden, regelmäßig zu kontrollieren. Diese Vorgänge müssen von qualifiziertem
und erfahrenem Personal durchgeführt werden, das für die Durchführung
der notwendigen Tests verantwortlich ist, um die vorgesehenen Maßnahmen
im Verhältnis zu den bestehenden Risiken zu prüfen und die Einhaltung der
Bestimmungen der geltenden Gesetze, Normen und Vorschriften zu überprüfen:
insbesondere die Einhaltung aller Anforderungen der Norm EN 12453, in der die
Testmethoden für die Überprüfung von Tor- und Schrankenantrieben festgelegt
sind.
Die zusätzlichen Geräte müssen speziell getestet werden, sowohl im
Hinblick auf ihre Funktionalität als auch auf ihr korrektes Zusammenspiel mit
der Steuerung; lesen Sie daher bitte die Bedienungsanleitungen der einzelnen
Geräte.
4.1 Prüfung
Die nachstehend beschriebene Abfolge der für die Durchführung der Prüfung
erforderlichen Vorgänge bezieht sich auf eine typische Anlage (Abb. 2):
01. Vergewissern Sie sich,
SICHERHEITSHINWEISE" auf Seite
eingehalten wurden.
02. Entriegeln Sie den Motor. Prüfen Sie, ob sich das Tor von Hand mit einer
Kraft von weniger als 225 Newton öffnen und schließen lässt.
03. Verriegeln Sie den Motor.
04. Testen Sie mit Hilfe der Steuervorrichtungen (Sender, Steuertaste,
Schlüsselwahlschalter usw.) das Öffnen, Schließen und Stoppen des Tores
und vergewissern Sie sich, dass die Bewegung der Flügel den Erwartungen
entspricht. Führen Sie mehrere Tests durch, um die Bewegung des Tores
zu beurteilen und eventuelle Montage- und Einstellfehler sowie das
Vorhandensein besonderer Reibungspunkte festzustellen.
05. Überprüfen
Sie nacheinander
Sicherheitsvorrichtungen der Anlage (Fotozellen, Sicherheitsleisten usw.).
06. Wenn sichergestellt ist, dass gefährliche Situationen, die durch die
Bewegung der Flügel verursacht werden, durch eine Begrenzung der
Aufprallkraft verhindert werden, muss die Kraftmessung gemäß EN 12453
durchgeführt werden.

4.2 Inbetriebnahme

Die Inbetriebnahme kann erst nach erfolgreichem Abschluss aller Prüfschritte
Prüfung" auf Seite 18) für die Steuerung und andere
(Abschnitt „4.1
vorhandene Geräte erfolgen. Eine teilweise oder „provisorische" Inbetriebnahme
ist verboten.
01. Erstellen Sie die technischen Unterlagen des Automatisierungssystems
und bewahren Sie sie mindestens 10 Jahre lang auf. Sie müssen mindes-
tens Folgendes enthalten: Gesamtzeichnung des Automatisierungssystems,
elektrischer Anschlussplan, Risikoanalyse und entsprechende Lösungen,
Konformitätserklärung des Herstellers aller verwendeten Geräte (für die
Steuerung ist die beigefügte EG-Konformitätserklärung zu verwenden), Kopie
der Gebrauchsanleitung und Wartungsplan des Automatisierungssystems.
02. Bringen Sie ein Schild am Tor an, das mindestens folgende Angaben
enthält: Art der Automatisierung, Name und Anschrift des Herstellers
(verantwortlich für die „Inbetriebnahme"), Seriennummer, Baujahr und „CE"-
Kennzeichnung.
03. Befestigen Sie beim Tor ein Schild, auf dem die Vorgänge für das
Entsperren und die manuelle Bedienung angegeben sind.
04. Befestigen Sie beim Tor ein Schild mit dieser Abbildung (Höhe: min. 60
mm).
22
05. Erstellen Sie die Konformitätserklärung der Automatisierung und
händigen Sie sie dem Besitzer aus.
06. Erstellen Sie die „Bedienungsanleitung und Hinweise für die
Verwendung der Automatisierung" und händigen Sie sie dem Besitzer
aus.
07. Erstellen Sie den Wartungsplan für die Automatisierung (er muss
alle Wartungsvorschriften für die einzelnen Vorrichtungen enthalten) und
händigen Sie sie dem Besitzer aus.
18 – Deutsch
dass alle in Kapitel „ALLGEMEINE
4
aufgeführten Bestimmungen
die korrekte Funktionsweise
4.3 Einstellung einer PIN-Nummer (Sperrcode für die
Steuerung)
Nachdem Sie sich vergewissert haben, dass die Steuerung ordnungsgemäß
funktioniert, können Sie eine PIN-Nummer zum Sperren der Steuerung festlegen,
um es dem Benutzer nicht zu erlauben, Parameter zu ändern, Laufhöhen
einzustellen und den Speicher zu löschen.
ACHTUNG! – Wenn die PIN-Nummer für den Zugriff vergessen wird, sind
keine Eingriffe an der Platine mehr möglich. Es wird empfohlen, sich den
Code nach dem Speichern zu notieren.
4.3.1. Einstellung einer PIN-Nummer (Sperrcode für die Steuerung)
Um die PIN-Nummer zum Sperren der Steuerung einzustellen, gehen Sie wie
folgt vor.
Beim Neustart können keine Parameter mehr geändert werden.

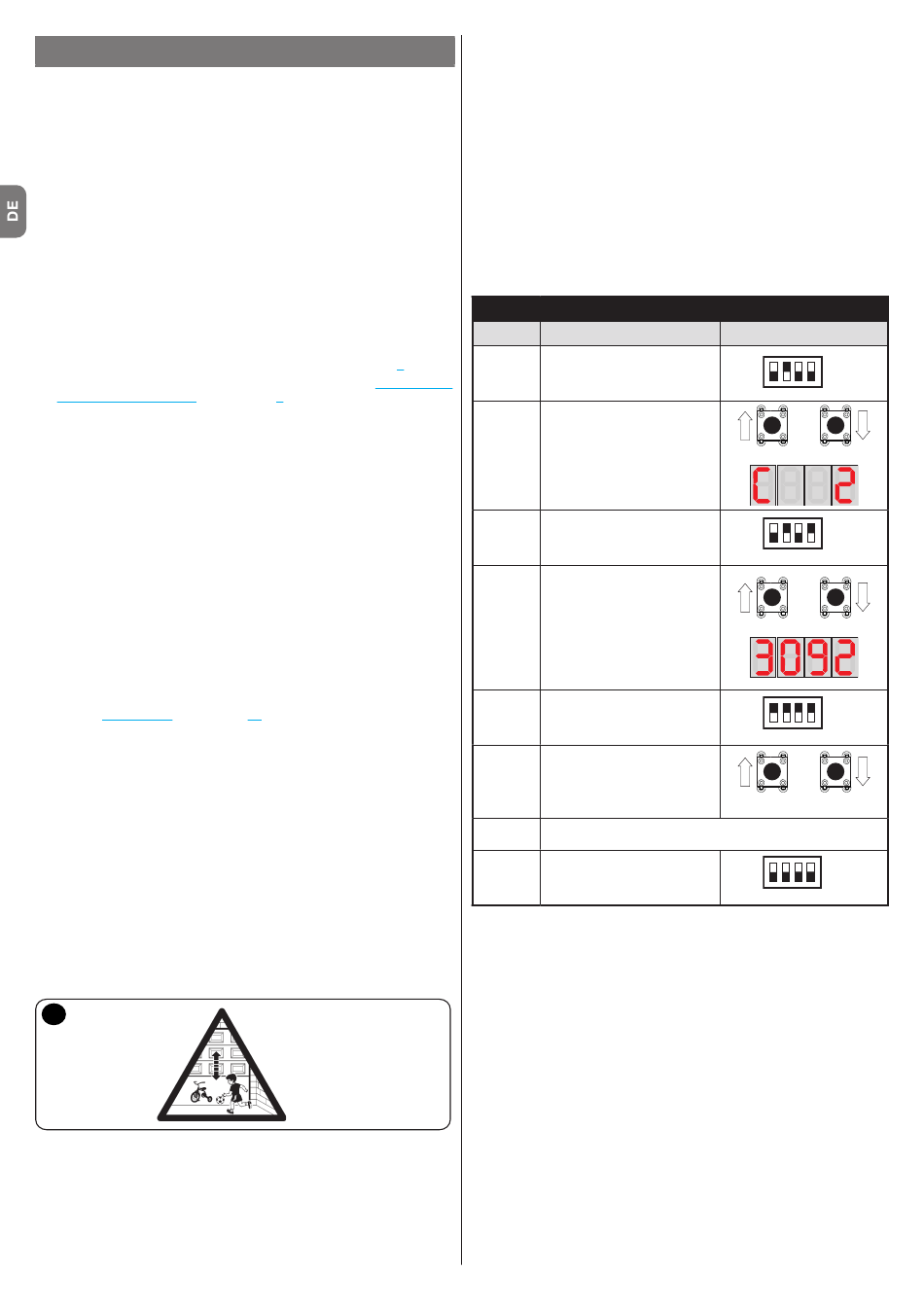

TABELLE 16 – Einstellung der PIN-Nummer
Phase Notwendiger Vorgang
Stellen Sie den DIP-Schalter 2
1
auf ON
Blättern Sie mit den Tasten auf
2 der Rückseite zum Parameter
C2
Stellen Sie den DIP-Schalter 4
3
auf ON
aller
Stellen Sie die PIN-Nummer
(Code zum Sperren/Entsperren)
mit den
Display-Platine ein
4
(zum Beispiel 3-0-9-2)
Notieren Sie sich die eingestellte
PIN-Nummer, um sie nicht zu
vergessen
Stellen Sie alle DIP-Schalter auf
5
ON
Halten Sie die beiden Tasten auf
der Rückseite circa 2 Sekunden
6 lang gleichzeitig gedrückt, bis die
eingestellte Nummer blinkt: Der
PIN-Code ist damit gespeichert.
Starten Sie die Steuerung neu, um die Sperre mit Code wirksam
7
werden zu lassen
Stellen Sie alle DIP-Schalter auf
8
OFF
Grafische Beschreibung
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
Tasten hinter der
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
ON
OFF
ON
OFF
/
ON
OFF
ON
OFF
ON
ON
OFF
OFF
/
ON
OFF
ON
OFF
ON
OFF
+
x 2s
ON
OFF
ON
OFF
