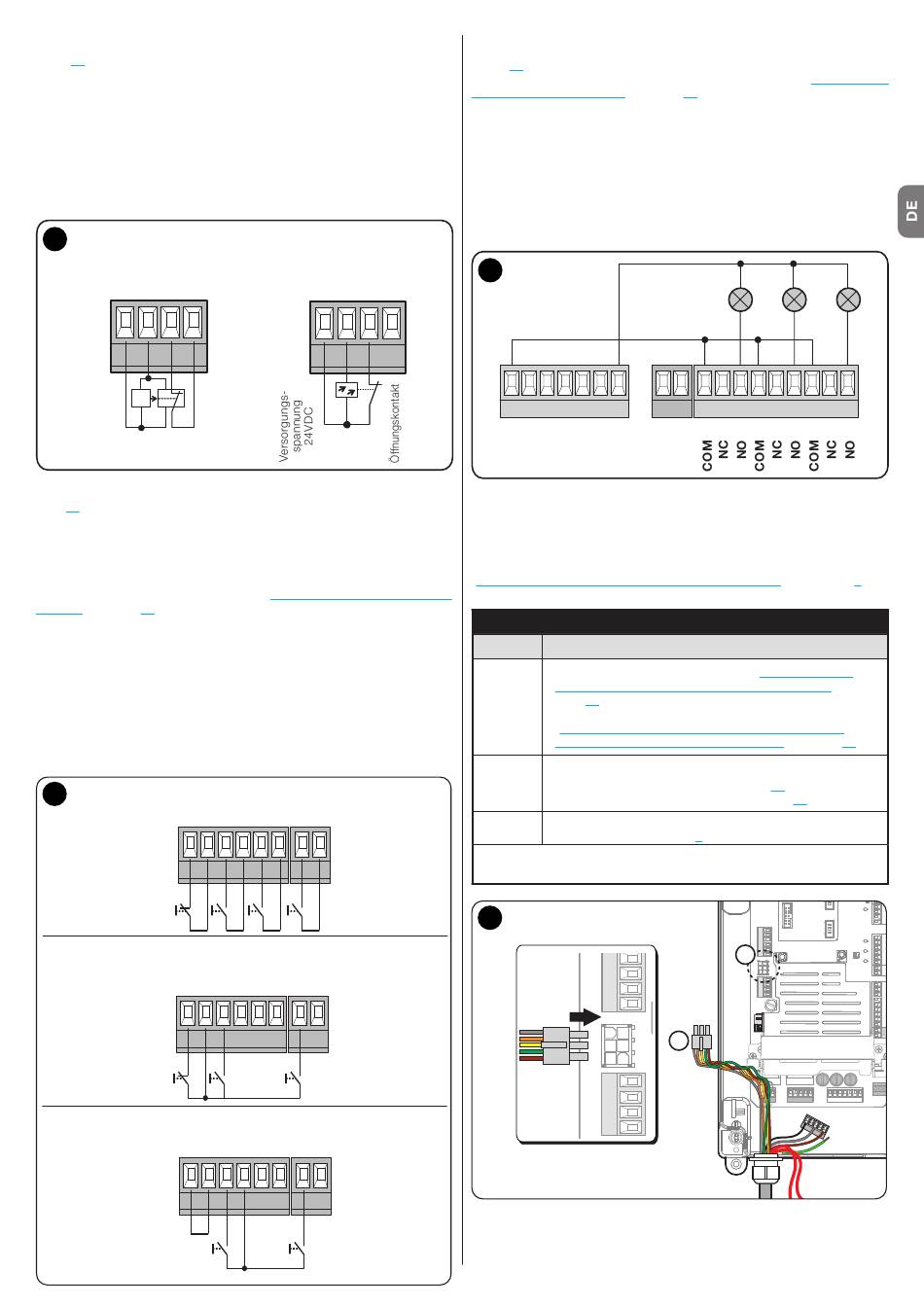

3.4 Elektrische Anschlüsse für die Fotozellen
(Abb. 13) Eine Fotozelle kann direkt an die Klemmleiste X5 des Produkts
angeschlossen werden. Die Fotozelle gewährleistet einen sicheren Durchgang:
Wenn ihr Infrarotstrahl während der Schließbewegung des Tores unterbrochen
wird, verriegelt sich das Tor und kehrt in seine obere Endlage zurück (durch
Einstellung des Parameters P104 kann ein anderes Verhalten des Tores bei
Unterbrechung des Infrarotstrahls der Fotozelle eingestellt werden).
ACHTUNG! – Bei einer unidirektionalen Lichtschranke mit 3 Anschlüssen
werden der Schaltkontakt und der positive Versorgungspol der Fotozelle
gemeinsam an die Klemme J30/1 auf Pluspotential angeschlossen.
Wenn die Fotozelle angeschlossen ist, entfernen Sie die Brücke auf J31 der
Klemmleiste X5!
Anschluss der Fotozelle
13
Sender und Empfänger
+ -
Foto
J30 J31
A
X5
S
E
S = Sender
E = Empfänger
3.5 Elektrische Anschlüsse für externe Tasten (INPUT)
(Abb. 14) Zwecks externer Steuerung kann an der Klemmleiste X4 ein Drei-Tasten-
Bedienfeld an die D-PRO Automatic Torsteuerung angeschlossen werden.
Die beiden Tasten ÖFFNEN und SCHLIESSEN sind als Schließer-Kontakte
auszuführen.
Das von diesen Eingängen empfangene Signal kann je nach dem in den
Parametern P100-P102 gewählten Wert zur Ausführung verschiedener
Vorgänge verwendet werden (siehe Kapitel
FEHLER" auf Seite 20).
Standardmäßig haben sie die folgende Funktion:
• UP = ÖFFNEN;
• IMP = SCHRITTBETRIEB;
• DOWN = SCHLIESSEN
Da die STOP-Taste mit dem Sicherheitskreis verbunden ist, muss sie als Öffner-
Kontakt angeschlossen werden.
Wenn an der Klemmleiste X4 eine STOPP-Taste angeschlossen ist, muss die
Brücke an der Klemme J15 entfernt und die STOP-Taste (Öffner) angeschlossen
werden!
Anschluss der Steuerungselemente
14
STOP ÖFFNEN
J15
X4
Anschluss des 3-Tasten-Bedienfelds
mit 4-Leiter-Kabel
STOP ÖFFNEN IMP
J15
X4
Anschluss eines Schlüsselschalters
STOP ÖFFNEN IMP
J15
X4
Anschluss der Fotozelle
Reflex
Foto
+ -
J30 J31
B
X5
„5. LISTE DER PARAMETER UND
IMP SCHLIESSEN
J16 J17 J18
SCHLIESSEN
J16 J17 J18
SCHLIESSEN
J16 J17 J18
3.6 Elektrische Anschlüsse für Signalleuchten (OUTPUT)
(Abb. 15) Diese Steuerung ist über die Parameter P110-P112 mit 3
programmierbaren Ausgängen ausgestattet (siehe Kapitel
PARAMETER UND FEHLER" auf Seite 20).
ACHTUNG! Da es sich um potentialfreie Kontakte handelt, kann jede
Art von Last angeschlossen werden, wobei die vom Relaishersteller
vorgegebenen Grenzwerte eingehalten werden: 10A 250VAC; 10A 30VDC.
Standardmäßig schalten die drei Ausgänge, indem sie je nach Status des Tores
ein Signal geben:
• OUT 3 (Pin 1-2-3) = TOR GESCHLOSSEN;
• OUT 2 (Pin 4-5-6) = TOR GEÖFFNET;
• OUT 1 (Pin 7-8-9) = BLINKLICHT.
15
X1
L1 L2 L3 N
3.7 Elektrische Anschlüsse für die Steuerung
ACHTUNG! – Alle elektrischen Anschlüsse müssen im stromlosen
Zustand vorgenommen werden.
Nehmen Sie nach der Befestigung des Steuerungskastens und der Vorbereitung
der Löcher für die Durchführung der elektrischen Kabel (siehe Abschnitt
„3.3 Elektrische Anschlüsse für die
elektrischen Anschlüsse wie folgt vor:
TABELLE 6 – Elektrische Anschlüsse
Phase
• Modell NDCC1000: siehe Abschnitt
Stromkabelanschluss für NDCC1000
12
Seite
1
• Modelle NDCC1100 und NDCC1200: siehe Abschnitt
„3.2 Anschluss des einphasigen Stromkabels für die
Steuerungen NDCC1100 und
Schließen Sie das vom Motor kommende Stromkabel an:
2
• Motor mit elektronischem Encoder (Abb.16)
• Motor mit mechanischem Endschalter (Abb. 17)
Schließen Sie im Abschluss die Elektrokabel der verschiedenen
3
Zubehörteile an (siehe Abb. 9).
Hinweis – Um den Anschluss der Kabel zu vereinfachen, können die Klemmen
aus ihrer Aufnahme entfernt werden.
Motor mit elektronischem Encoder
16
„5. LISTE DER
Brake 1 2 3 4 5 6 7
Sicherheitsleiste" auf Seite 8) die
Beschreibung
„3.1 Dreiphasiger
Steuerungen" auf
NDCC1200" auf Seite
A
A
U V W L1
Deutsch – 13
X3
8 9
12
PE
L2 L3 N
