3.

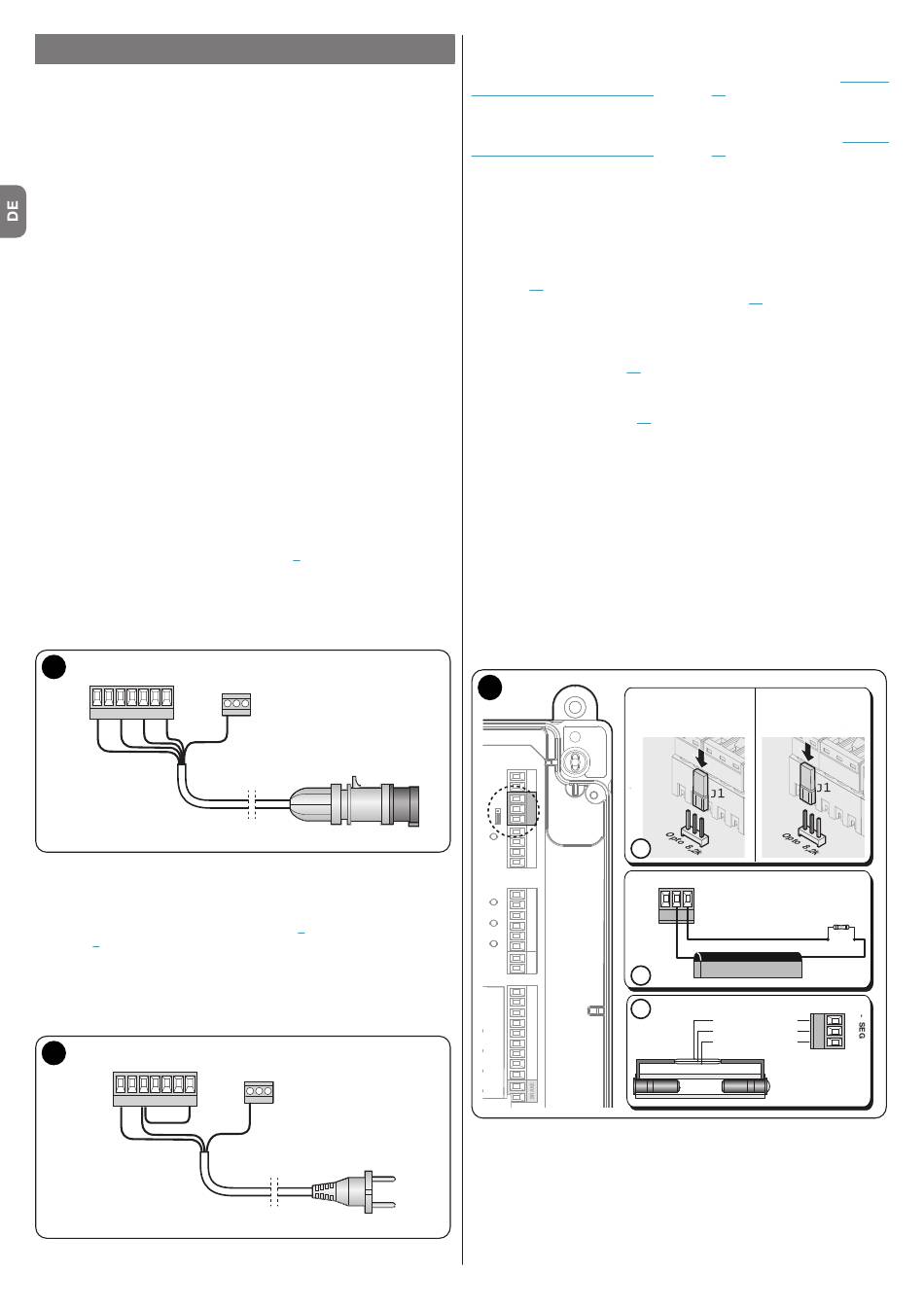

ELEKTRISCHE ANSCHLÜSSE
ACHTUNG!
• Alle elektrischen Anschlüsse müssen im stromlosen Zustand vorgenommen
werden.
• Die Anschlussarbeiten dürfen nur von qualifiziertem Personal durchgeführt
werden.
• In der Stromversorgungsleitung ist eine Trennvorrichtung vorzusehen,
die
eine
vollständige
Trennung
gewährleistet. Die Trennvorrichtung muss über Kontakte mit einem
Öffnungsabstand verfügen, der eine vollständige Trennung unter den
Bedingungen der Überspannungskategorie III in Übereinstimmung mit den
Installationsvorschriften ermöglicht. Diese Vorrichtung gewährleistet im
Bedarfsfall ein schnelles und sicheres Abschalten der Stromversorgung; sie
muss daher in Sichtweite der Automatisierung angebracht werden. Wird
sie an einer nicht sichtbaren Stelle angebracht, muss sie mit einem System
ausgestattet sein, das ein versehentliches oder unbefugtes Wiedereinschalten
der Stromversorgung verhindert, um jegliche Gefahr zu vermeiden. Die
Trennvorrichtung ist nicht im Lieferumfang der Steuerung enthalten.
WICHTIG!
Der Anschluss jeglicher Art von Geräten oder Zubehör, die nicht
ausdrücklich in dieser Bedienungsanleitung angegeben sind, wird
NICHT empfohlen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch
unsachgemäßen und nicht den Angaben in diesem Handbuch
entsprechenden Gebrauch der Geräte der Anlage entstehen.
Wenden Sie sich für weitere Informationen bitte an den Nice
Kundendienst.
3.1 Dreiphasiger Stromkabelanschluss für NDCC1000
Steuerungen
Für den elektrischen Anschluss siehe Abbildung 7.
An die Klemmen L1, L2, L3, N und an die Klemme PE ist ein 16A CEE-Stecker
angeschlossen.
Der Anschluss an die Steuerung kann auch über einen Dreiphasen-
Hauptschalter (Zubehör, nicht im Lieferumfang enthalten) erfolgen.
In diesem kann der CEE-Stecker bei der Montage entfernt werden.
10
L1
L2
L3
N
X1
3.2 Anschluss des einphasigen Stromkabels für die
Steuerungen NDCC1100 und NDCC1200
Für den elektrischen Anschluss siehe Abbildung
5
Abbildung
(Wechselstrommotoren mit Boost-Platine).
An die Klemmen L1, L2 (mit weiterem Anschluss zwischen L2 und N) und an die
Klemme PE ist ein Schuko-Stecker angeschlossen.
Der Anschluss an die Steuerung kann auch über einen Einphasen-Hauptschalter
(Zubehör, nicht im Lieferumfang enthalten) erfolgen.
In diesem kann kann der Schuko-Stecker bei der Montage entfernt werden.
11
L1
L2
N
X1
12 – Deutsch
der
Automatisierung
vom
PE
6
(Motoren mit Inverter) oder
PE
3.3 Elektrische Anschlüsse für die Sicherheitsleiste
Standardmäßig wird das Tor durch die Aktivierung der Sicherheitsleiste
vollständig geöffnet. Um diese Option zu ändern, siehe Kapitel
DER PARAMETER UND
Die Funktion des Eingangs SAFETY EDGE ist das sofortige Anhalten des
laufenden Manövers, gefolgt von der vollständigen Öffnung des Tores (diese
Option ist standardmäßig aktiviert – für andere Optionen siehe Kapitel
DER PARAMETER UND
An diesen Eingang können Geräte wie optische Sicherheitsleisten (OSE) oder
Netz
ein Konstantwiderstandsausgang 8,2 kΩ angeschlossen werden.
Während der Lernphase erkennt die Steuerung den Typ des angeschlossenen
Geräts und löst bei einer Abweichung vom eingelernten Zustand einen „STOPP"
aus.
3.3.1.
Anschluss einer optischen Sicherheitsleiste
Ändern Sie bei Verwendung einer optischen Sicherheitsleiste, die wie in
Abbildung 12C angeschlossen wird, die Position des Jumpers zwischen dem
mittleren Pin und der Kennzeichnung „OPTO" (Abb. 12A).
3.3.2.
Anschluss
Sicherheitsleiste
Wenn Sie eine pneumatische oder resistive Sicherheitsleiste verwenden,
muss diese wie in Abbildung 12B gezeigt angeschlossen werden:
- Schalten Sie einen Widerstand von 8k2 Ohm in Reihe;
- Ändern Sie die Position des Jumpers zwischen dem mittleren Pin und der
Kennzeichnung „8k2" (Abb. 12A).
Durch geeignete Maßnahmen können an den Eingang STOP SAFETY EDGE
mehrere Geräte, auch unterschiedlicher Typen, angeschlossen werden:
- Schließer-Geräte (NO): Schließen Sie einen Widerstand von 8,2 kΩ parallel
an das Gerät an.
- Öffner-Geräte (NC): Schließen Sie einen Widerstand von 8,2 kΩ in Reihe
an das Gerät an.
- Es ist möglich, mehrere NC-Geräte ohne Mengenbegrenzung „in Reihe"
miteinander zu schalten.
- Wenn mehrere Geräte vorhanden sind, müssen diese mit einem einzigen 8,2
kΩ Abschlusswiderstand „kaskadiert" werden;
- Eine Kombination aus Schließer und Öffner kann durch „Parallelschaltung"
der beiden Kontakte hergestellt werden. In diesem Fall muss ein 8,2 kΩ-
Widerstand in Reihe mit dem Öffnerkontakt geschaltet werden. Dadurch ist
es auch möglich, drei Geräte zu kombinieren: NO, NC und 8,2 kΩ.
12
FEHLER" auf Seite
20
– Parameter P105.
FEHLER" auf Seite
20
– Parameter P105).
einer
resistiven
oder
Resistive/Pneumatic
Optical safety
safety edge 8K2
edge (OSE)
A
- SIG
X6
B
C
Weiß – GND/0V
Grün – Ausgang
Braun – 12V DC
„5. LISTE
„5. LISTE
pneumatischen
8,2 kΩ
X6
