Inbetriebnahme und Betrieb
Ausrichtung
5 . 3

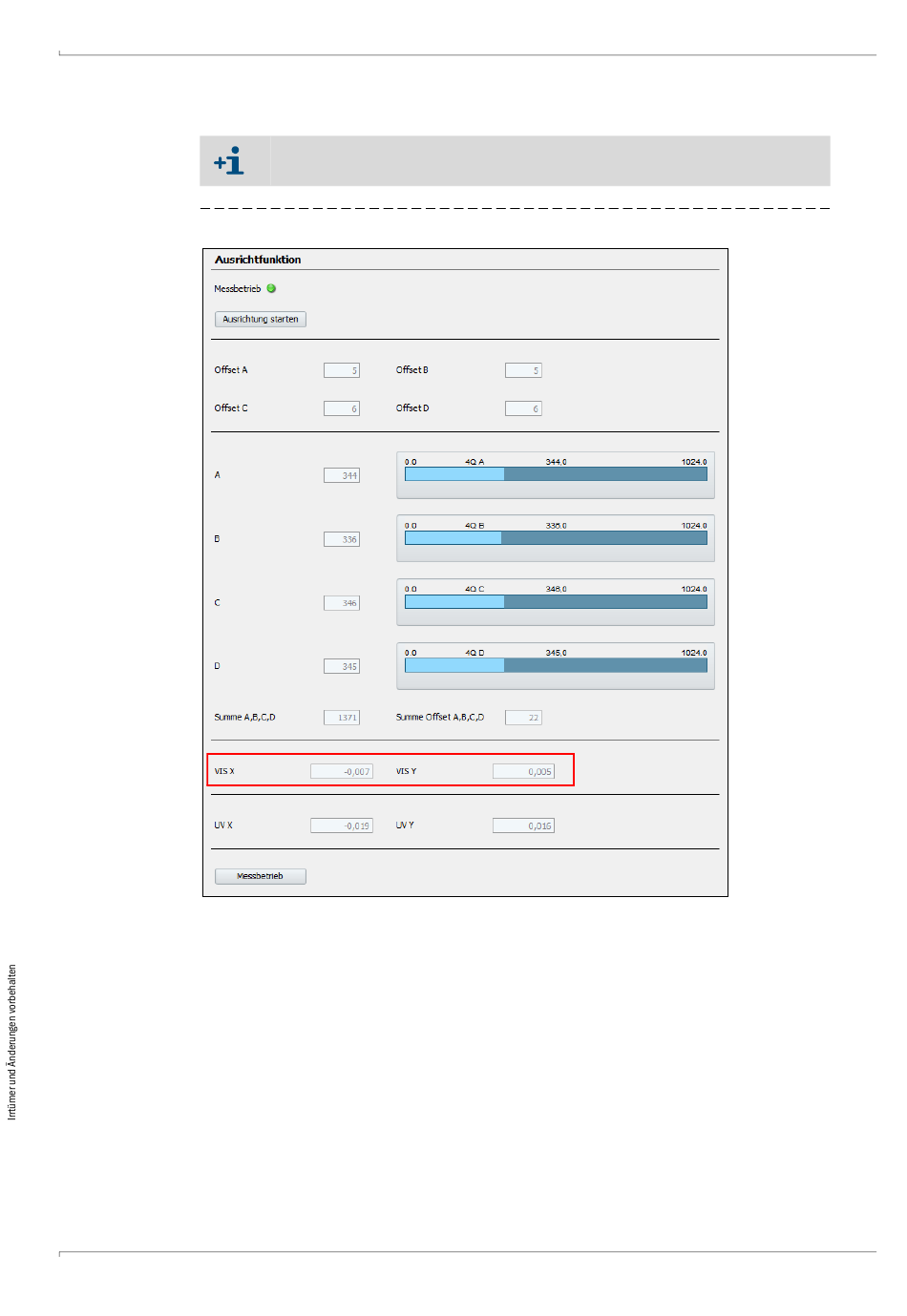

Bild 21
Menübaum Justage/Ausrichtfunktion
1 Im SOPAS Menübaum „Justage/Ausrichtfunktion" öffnen.
Horizontale Ausrichtung feinjustieren
1 Die Halteschrauben des Messgeräts auf der Montagekonsole leicht lösen, sodass das
Gerät bewegt werden kann.
2 Sehr vorsichtig mit einem kleinen Kunststoff- oder Gummihammer an der unten ange-
zeigten Stelle leicht klopfen (siehe → Bild 22).
3 Solange klopfen bis der VIS X-Wert im Display <0.15 erreicht.
4 Halteschrauben wieder fest anziehen.
VICOTEC320 · Betriebsanleitung · 8011702/YE39 V 3-0 · © SICK AG
Die mechanische Ausrichtung des Messgeräts und des Reflektors muss vorher
unter Verwendung der Laserjustiereinheiten durchgeführt worden sein.
39
