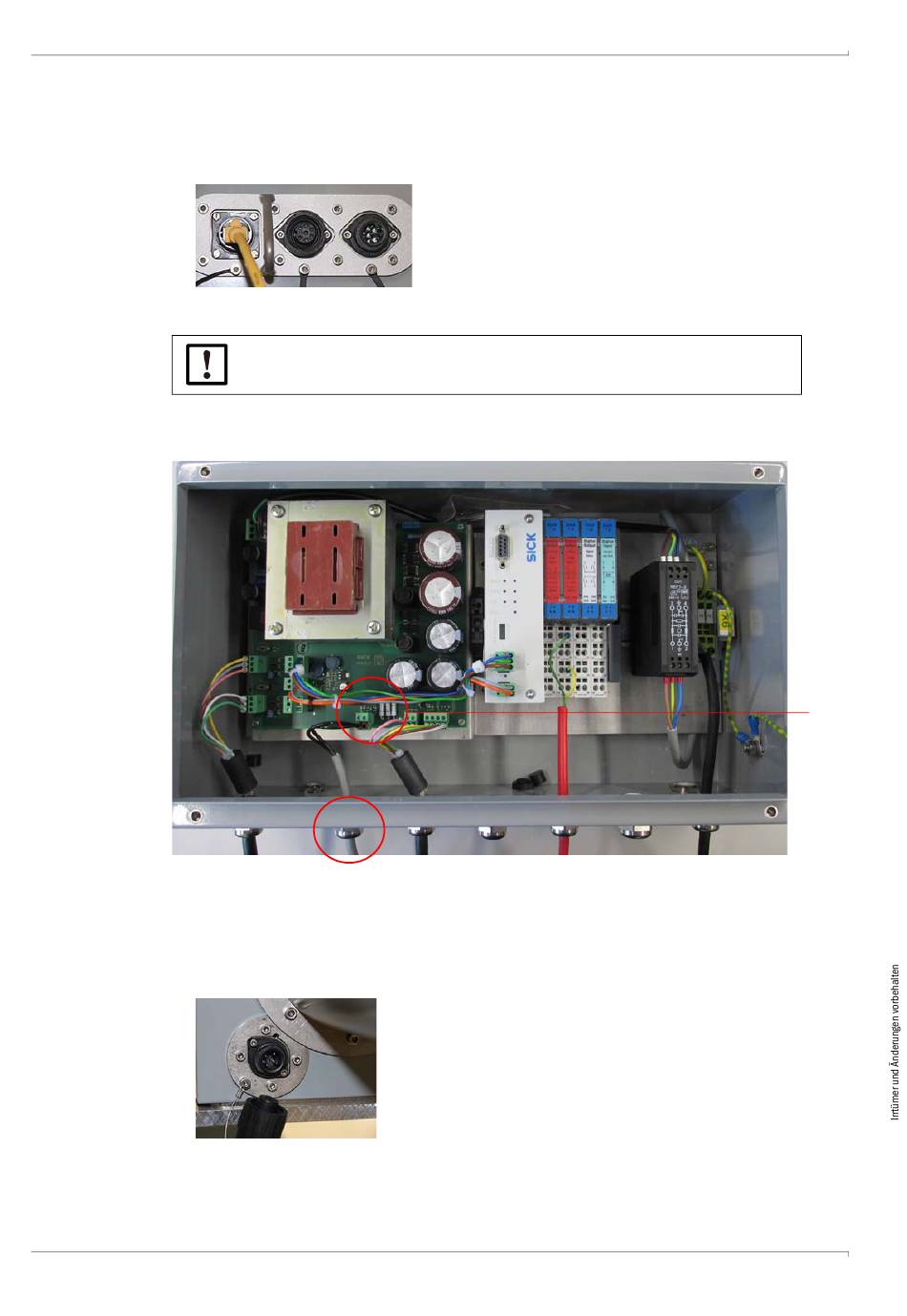

Verbindung der Sensoren mit der Anschlusseinheit
4.6.2
1 Verbindungsleitungen, die fest mit der Anschlusseinheit montiert sind, in die entspre-
chenden Buchsen der Sende- und Empfangseinheit stecken.
2 Verbindungsleitung zum Reflektor an der Anschlusseinheit anschließen:
a) Anschlusseinheit öffnen.
b) M-Verschraubung für W3 (b) abschrauben.
c) Verbindungsleitung durch die M-Verschraubung ziehen und am W3-Anschluss (c)
d) M-Verschraubung fest andrehen, Maulschlüssel verwenden.
3 Verbindungsleitung am Reflektor einstecken.
4 Verbindungsleitungen an der Tunnelwand befestigen.
28
Anschlussdiagramm auf der Rückseite des Deckels beachten.
b)
anschließen.
VICOTEC320 · Betriebsanleitung · 8011702/YE39 V 3-0 · © SICK AG
Installation
