Projektierung der Elektroinstallation
3. 2
● Die Sende- und Empfangseinheit (2) muss immer links montiert werden (siehe → Bild 8),
damit das Visier (4) zugänglich ist.
● Die Anschlusseinheit (1) muss so platziert werden, dass sie mit einem 1 m langen Kabel
mit der Sende- und Empfangseinheit verbunden werden kann.
● Für jedes Gerät muss eine Möglichkeit geschaffen werden, es einzeln vom Stromnetz zu
trennen, z. B. durch einen Schalter oder einen Sicherungsautomaten.

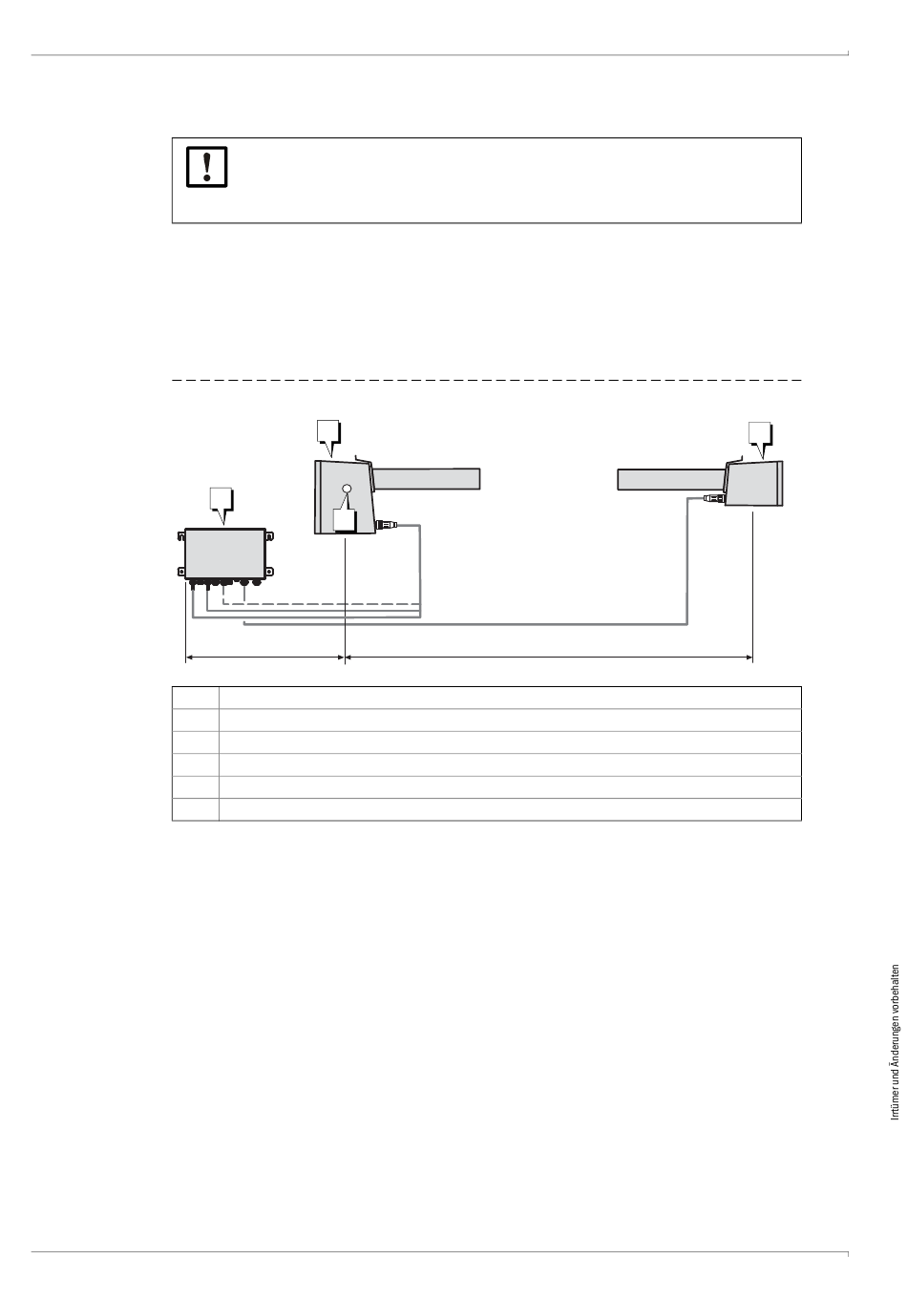

Bild 8
Anordnung der Sensoren
1
2
3
4
A
B
20
Bei allen Installationsarbeiten müssen die einschlägigen Sicherheitsbestim-
mungen beachtet werden. Gegen mögliche örtliche oder anlagenbedingte
Gefahren müssen geeignete Schutzmaßnahmen ergriffen werden. Siehe auch
→ „Zu Ihrer Sicherheit" (S. 7)
2
1
4
B
Anschlusseinheit
Sende- und Empfangseinheit
Reflektor
Visier
±0,1
Messstrecke (10
m)
max. 0,7 m (Kabellänge von 1 m beachten)
A
VICOTEC320 · Betriebsanleitung · 8011702/YE39 V 3-0 · © SICK AG
Projektierung
3
