4.2.1 Spannungen kleiner 24 V
Bei Spannungen unter 24 V muss das Gerät durch
Drücken des Tasters ein- bzw. umgeschaltet
werden.
4.2.2 Spannungen 24 ... 1000 V AC / 1500 V DC
(Nennspannungsbereich nach IEC 61243-3)
Das Gerät zeigt automatisch die Spannungsart
(AC / DC), die Spannung in „V" auf dem Display.
4.2.3 Spannungen 1000 V AC ... 1200 V AC
(oberhalb der Grenzen nach IEC 61243-3)
Mit dem DSP 4 können Sie Prüfungen oberhalb
des Nennspannungsbereiches bis 1200 V AC sicher
durchführen. Der Messwert wird blinkend auf dem
Display angezeigt.
4.2.4 Spannungen > 1200 V AC / 1500 V DC
Vor Spannungen über 1200 V AC / 1500 V DC warnt
die Anzeige „OL" und eine akustische Warnmeldung.
In diesem Fall muss die Prüfung sofort abgebrochen
werden!
4.3 Phase und Drehfeldrichtung prüfen
Der MultiSafe DSP 4 ist mit zwei dreieckigen LEDs
ausgestattet, um Drehfeldrichtungsprüfungen
anzuzeigen.
Achtung!
Diese Prüfungen funktionieren erst ab Spannungen
von 165 V (50 Hz) gegen Erde.

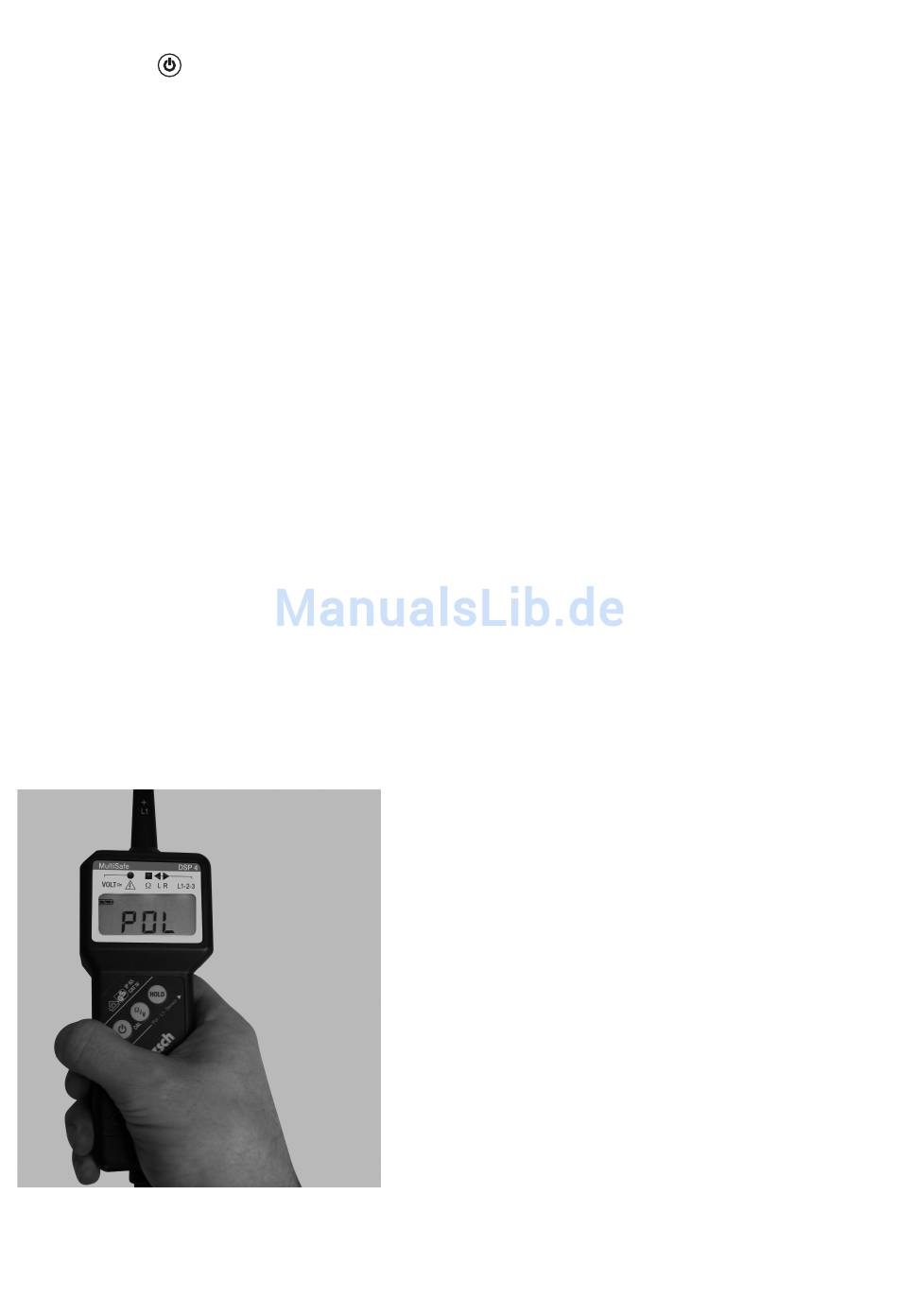

Bei diesen Prüfungen muss das Gerät an der Hand-
habe des Anzeigeteils fest umfasst werden.
(Bild unten).
Hinweis: Es können isolierende Handschuhe
getragen werden.
Prüfungen können durch ungünstige Standorte wie
Holztrittleitern oder stark isolierende Fußboden-
beläge und bei nicht betriebsmäßig geerdeten
Wechselspannungssystemen beeinträchtigt werden.
