- Seite 1 Bedienungsanleitung User Instructions MultiSafe DSP 3TT36 Teleskop-Hochspannungsprüfer Telescope High Voltage Tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 D-58256 Ennepetal Telefon +49 2333-75989 Telefax +49 2333-75257 info@tietzsch.de www.tietzsch.de DSP 3TT36_BA_01-2014...
-
Seite 2: Symbole Auf Dem Gerät
Achtung! Bedienungsanleitung beachten! EG-Konformitätskennzeichnung Einschaltdauer für Spannungsprüfung Gerät zum Arbeiten unter Spannung Dieses Gerät darf nicht mit dem Hausmüll entsorgt werden (WEEE 2012/19/ EU). Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte an service@tietzsch.de Universalklemme Magnet alternativ zu 7 alternativ zu 7... -
Seite 3: Bestimmungsgemäße Verwendung

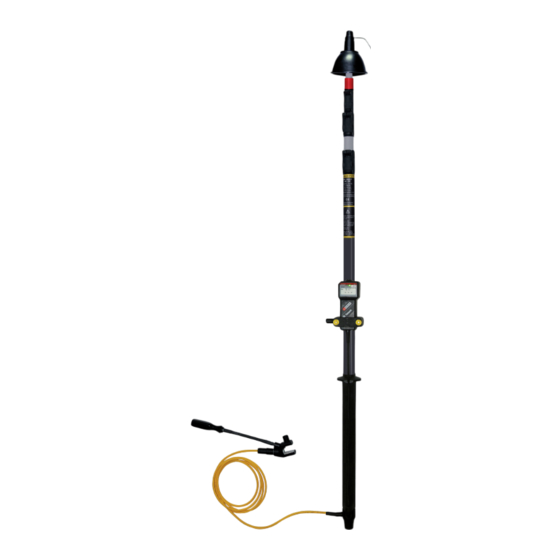

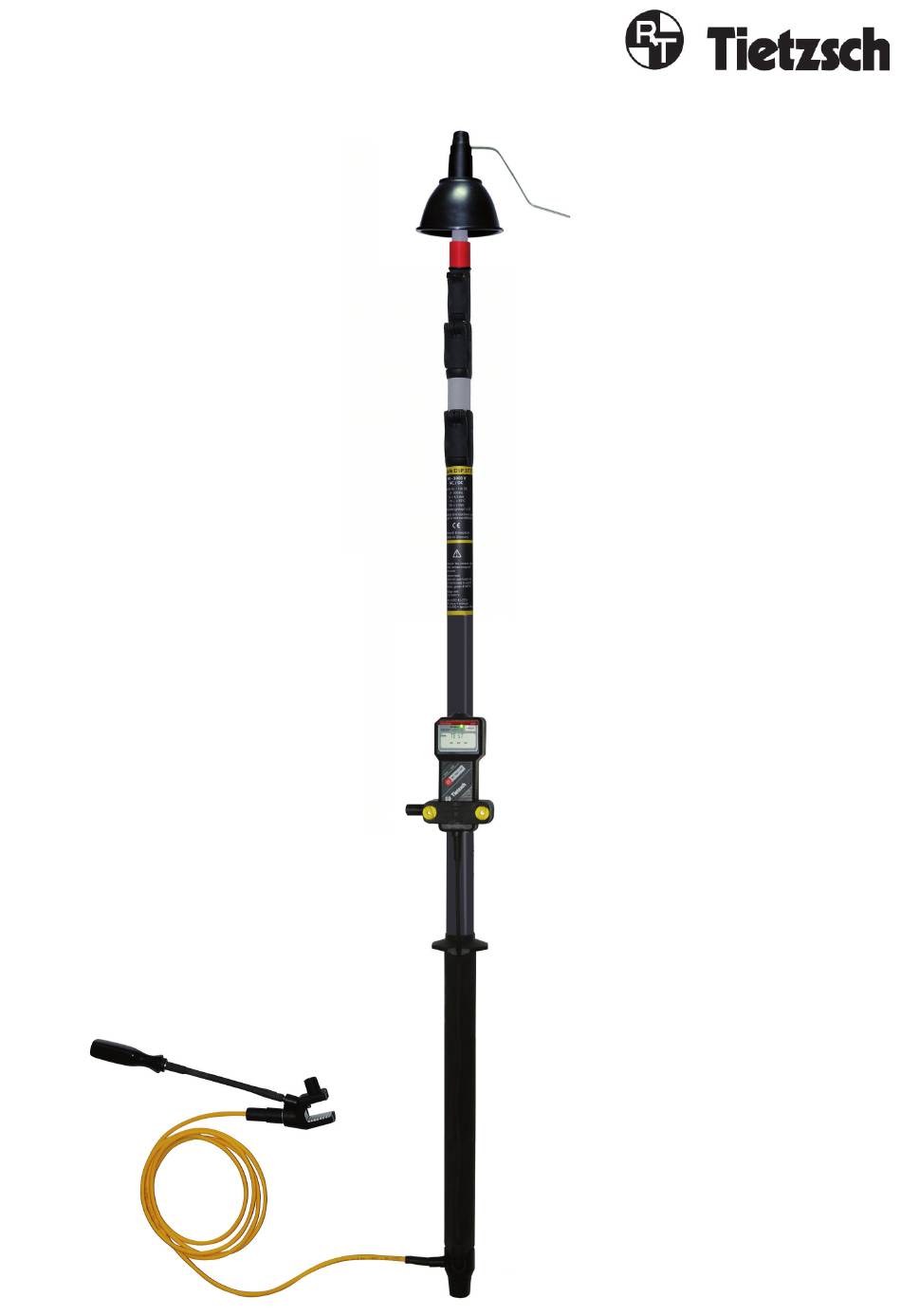

1. Anwendung Der MultiSafe DSP 3TT36 ist ein zweipoliger Teleskop-Spannungsprüfer für Spannungen bis 36000 V AC/DC. Er ist geeignet, um die Spannung an nicht isolierten Oberleitungen (Fahrdraht) gegen Erde (Schiene) schnell und sicher festzustellen. Das Gerät besteht aus einem dreifach ausziehbaren Teleskop-Rohr mit Prüfelektrode zum Einhängen in die Oberleitung und einem mit dem Rohr verschraubtem Anzeigeteil sowie der Leitung mit Magnet oder Kontakt- klemme zur Kontaktierung der Fahrschiene. -
Seite 4: Kontakt Mit Erde Herstellen
- Prüfelektrode fest aufgeschraubt? Funktionstest wiederholen 4. Messen und Prüfen 4.1 Allgemeine Hinweise Der MultiSafe DSP 3TT36 schaltet sich nicht automatisch ein. Für den Eigentest und Spannungsprüfungen muss das Gerät mit dem Ein-Aus-Taster aktiviert werden. Ausschalten: Ein-Aus-Taster drücken bis „oFF“ erscheint. -
Seite 5: Einhängen Und Spannung Prüfen
5.3 Einhängen und Spannung prüfen Teleskop auf Länge ausziehen Den MultiSafe DSP 3TT36 mit dem Gummifuß senkrecht auf den Boden stellen und das Rohr auf etwa 1 m unterhalb der Prüfhöhe ausziehen. Dabei mit dem dünnsten Rohr beginnen, die Arretierung lösen, Rohr ausziehen und wieder arretieren. -
Seite 6: Teleskop Zusammenschieben
Sie den Haltebügel und fixieren Sie diesen mit beiden Schrauben. Achtung! Spannungsprüfer dürfen bei geöffnetem Batteriefach nicht benutzt werden. Der MultiSafe DSP 3TT36 darf nur im montiertem Zustand auf dem Teleskoprohr verwendet werden! Hinweis: Der Prüfer enthält im Auslieferungszustand eine Batterie. Diese Batterien sind nicht dazu bestimmt wieder aufgeladen zu werden. -
Seite 7: Prüfelektrode Tauschen
Nach Tausch der Prüfelektrode ist der Eigentest durchzuführen. 7. Wartung / Lagerung 7.1 Allgemeine Informationen Der MultiSafe DSP 3TT36 ist stets in trockenem und sauberen Zustand aufzubewahren. Die Anzeigeeinheit und das Teleskoprohr kann mit einem mit klarem Wasser (ohne Reinigungsmittel) befeuchteten Tuch gereinigt werden. - Seite 8 10. Zubehör Federklemme für Wandhalterung Sonderleitung 40 kV für den Einsatz in der Nähe von spannungsführenden Teilen. Prüfelektrode TT36 und Gummi- befestigungselement Universalklemme Kontaktklemme für den Schienenfuß Tasche mit Aufhänge-Öse und Schultergurt 11. Technische Daten DSP 3TT36 Nennspannungsbereich: 50 ... 36000 V AC/DC Frequenzbereich: 0 ...
