3.5 Teleskop auf Länge ausziehen
Den MultiSafe TT 3 mit dem Gummifuß senkrecht auf den Boden stellen und das Rohr
auf etwa 1 m unterhalb der Prüfhöhe ausziehen.
Dabei mit dem dünnsten Rohr beginnen, die Arretierung lösen, Rohr ausziehen und wieder
arretieren. Verfahren Sie so weiter, bis die gewünschte Länge erreicht wird.
4. Messen und Prüfen
4.1 Spannung prüfen
Achtung!
Gerät bei der Prüfung nur unterhalb der Begrenzungsscheibe anfassen!
Der Magnet kann unter Spannung stehen, wenn er nicht mit der Schiene
verbunden ist. Der Funktionstest muss erfolgreich durchgeführt worden sein.
Nur oberhalb der roten Grenzmarke an Spannung kontaktieren!
Halten Sie den Spannungsprüfer unterhalb der Begrenzungsscheibe und hängen
Sie die Prüfelektrode in die Oberleitung ein. Das Display sollte sich etwa in
Augenhöhe gut sichtbar sein. Sobald die Elektrode in die Oberleitung eingehangen ist,
wird vorhandene Spannung signalisiert.
Hinweis: Induzierte Spannungen können auch ohne direkten Kontakt zum
Fahrdraht angezeigt werden.

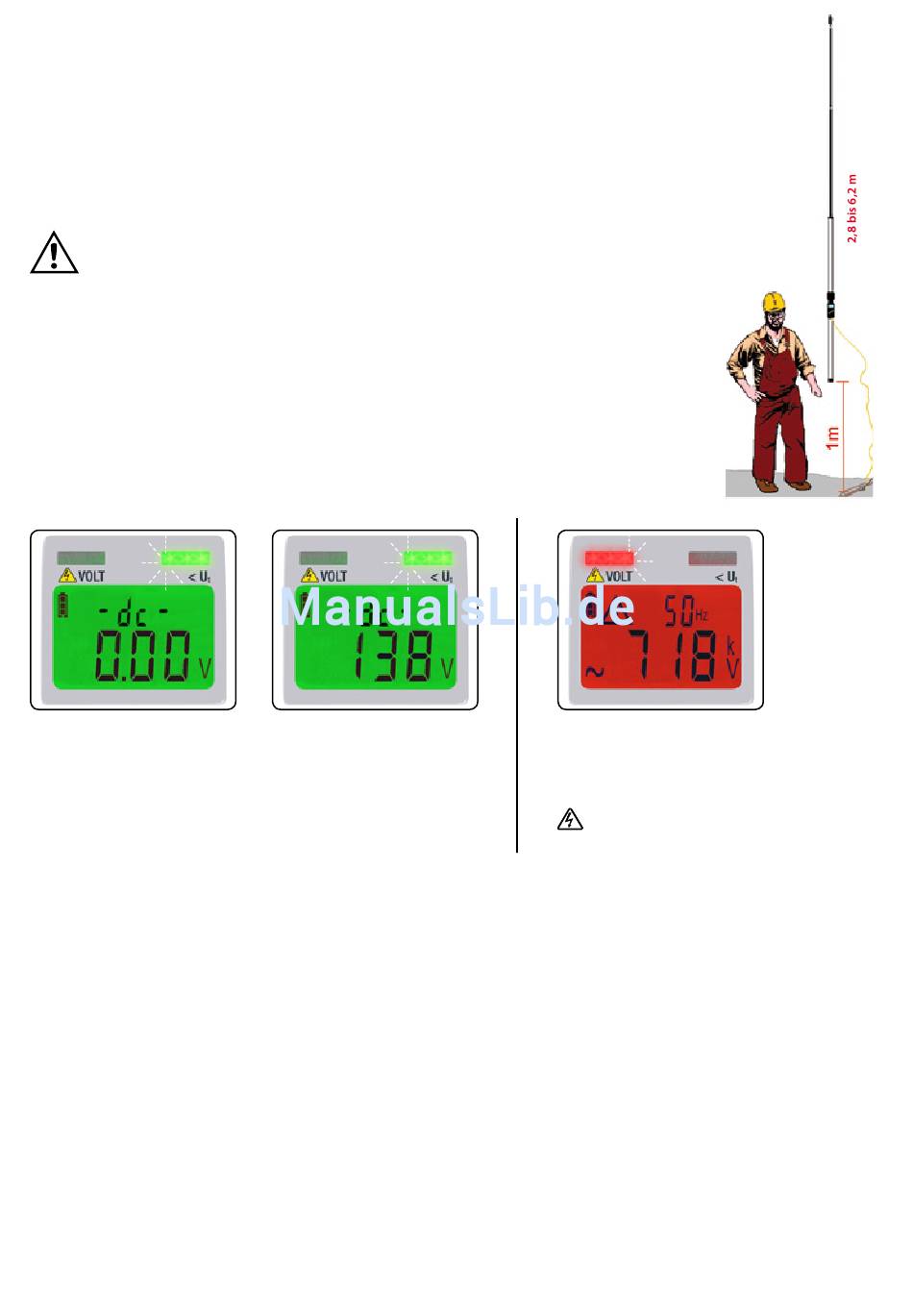

Keine Betriebsspannung
Keine Spannung:
Displaybeleuchtung grün, nach 5 s aus
grüne LED leuchtet
Displaybeleuchtung grün oder aus
Anzeige 000 V
Achtung!
Bei Spannungen über 3 kV AC / DC erscheint „OL" ohne Zahlenwert und ein akustisches Signal.
In diesem Fall muss die Prüfung sofort abgebrochen werden!
U t = maximale Störspannung. Der Wert für U t ist auf dem Typenschild gekennzeichnet.
Hinweis: Auch bei abgeschalteten/geerdeten Fahrleitungen können Störspannungen bis ca. 300 V angezeigt werden.
Der Spannungsprüfer ist mit einer stetigen Funktionsüberwachung ausgestattet. Wird während der Spannungs-
prüfung die Meldung „ - U - Err" angezeigt, ist das Gerät defekt und darf nicht mehr verwendet werden!
Stetige Überwachung
Zur Sicherheit kann der TT 3 während der Arbeiten im Fahrdraht eingehängt bleiben.
Sollte eine Spannung > 230 V wiederkehren, schaltet sich der TT 3 automatisch ein und warnt durch seine 360°-LED
Anzeige sowie durch akustische Signal.
Frequenzanzeige
In der oberen Displayzeile wird gleichzeitig zur Spannung die Netzfrequenz in Hz angezeigt.
Bei Gleichspannung wird „dc" signalisiert.
Gleich-/Wechselspannung, Polarität
Die Art der Spannung wird durch die Symbole „~" für AC und kein Vorzeichen oder „–" für DC dargestellt.
Liegt Minus bei Gleichspannungen an der Prüfspitze mit Anzeigeteil an, so erscheint das „-" Vorzeichen.
Liegt dort Plus an , so erscheint kein Vorzeichen vor dem angezeigten Wert.
Störspannung < Grenze U t :
Displaybeleuchtung grün
grüne LED leuchtet
Displaybeleuchtung grün
Anzeige Spannungswert
Betriebsspannung
Spannung > Grenze U t :
Displaybeleuchtung rot
rote LED leuchtet
Displaybeleuchtung rot
Anzweige für Spannungshöhe und Frequenz und
Symbol erscheint auf dem beleuchtetem Display,
akustisches Signal ertönt
