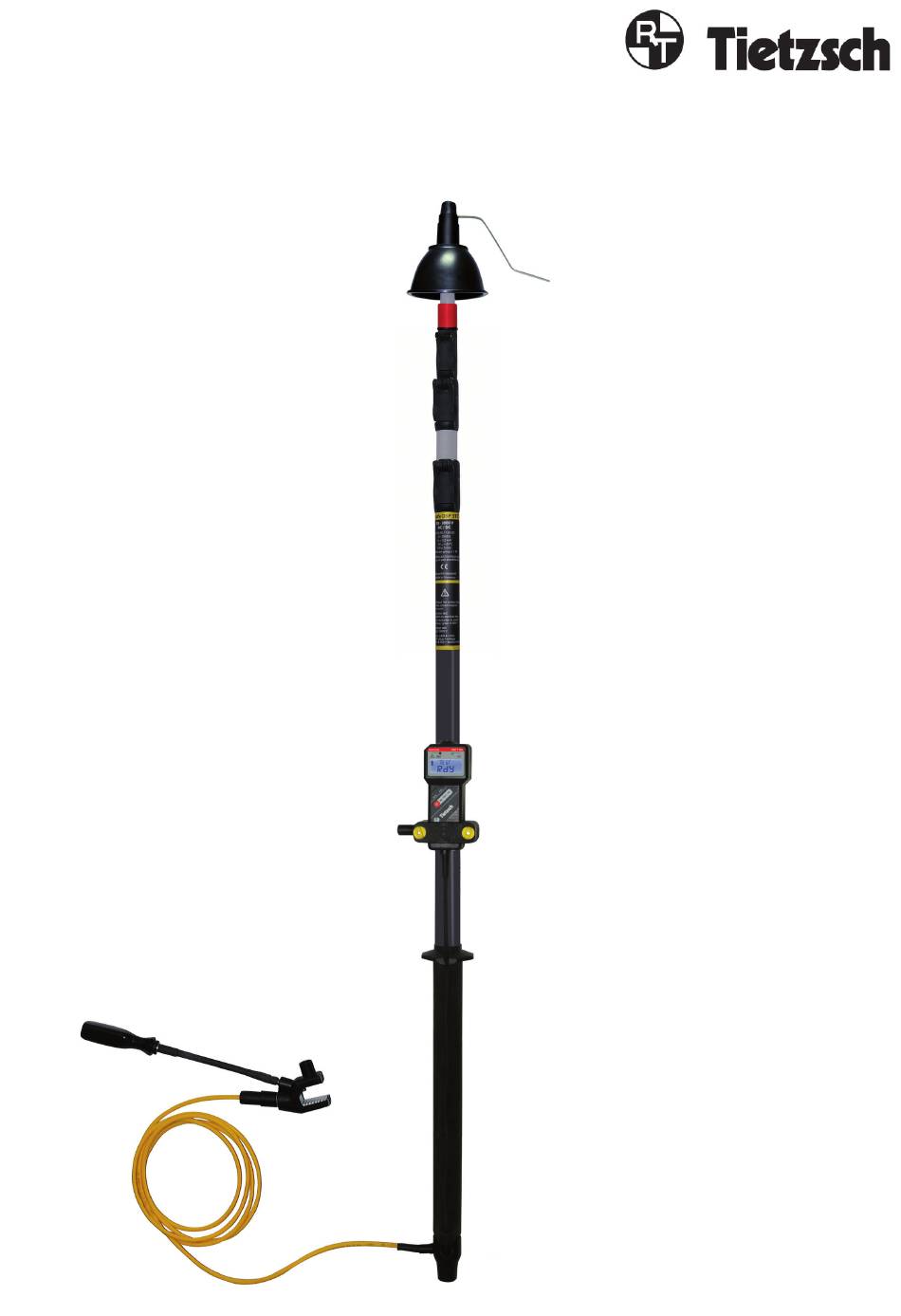

- Seite 1 Bedienungsanleitung User Instructions MultiSafe DSP TT36 Teleskop-Spannungsprüfer Telescope Voltage Tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Telefon: +49 2333-75989 info@tietzsch.de www.tietzsch.de DSP TT36_BA_06-2015...
- Seite 2 Symbole auf dem Gerät Achtung! Bedienungsanleitung beachten! EG-Konformitätskennzeichnung Gerät zum Arbeiten unter Spannung Dieses Gerät muss gemäß den geltenden Richt- linien und Gesetzen (für Europa: WEEE 2012/19/EU) fachgerecht entsorgt werden. Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte an service@tietzsch.de...
-
Seite 3: Bestimmungsgemäße Verwendung

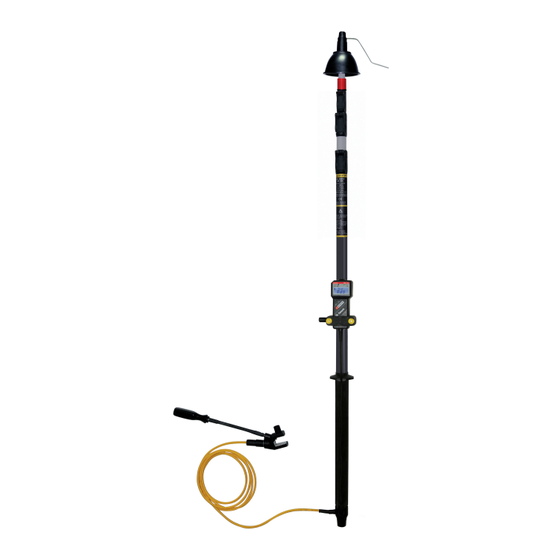

1. Anwendung Der MultiSafe DSP TT36 ist ein zweipoliger Teleskop-Spannungsprüfer für Spannungen bis 36000 V AC / DC. Er ist geeignet, um die Spannung an nicht isolierten Oberleitungen (Fahrdraht) oder unisolierten Stromschienen gegen Erde (Schiene) schnell und sicher festzustellen. Der DSP TT36 ist zur Verwendung für Innenraumanlagen und Außenanlagen zugelassen. Die Spannung wird durch eine rote LED signalisiert und der Wert digital auf dem LCD angezeigt. -
Seite 4: Allgemeine Hinweise
3. Inbetriebnahme 3.1 Allgemeine Hinweise Einschalten: Der DSP TT36 schaltet sich nicht automatisch ein. Für Spannungsprüfungen muss zuerst der Eigentest (siehe 3.4) durchgeführt werden. Ausschalten: Taster drücken bis „oFF“ erscheint. Das Gerät schaltet sich nach 90 s automatisch aus, wenn keine Spannung anliegt. -
Seite 5: Teleskop Auf Länge Ausziehen
3.5 Teleskop auf Länge ausziehen Den MultiSafe DSP TT36 mit dem Gummifuß senkrecht auf den Boden stellen und das Rohr auf etwa 1 m unterhalb der Prüfhöhe ausziehen. Dabei mit dem dünnsten Rohr beginnen, die Arretierung lösen (siehe 4.2), Rohr ausziehen und wieder arretieren. -
Seite 6: Teleskop Zusammenschieben
Anwendung in feuchter Umgebung Der DSP TT36 ist zur Verwendung im Freien und für Innenraumanlagen zugelassen. Bei Niederschlag ist der Prüfer vor dem Gebrauch trocken zu wischen. Arbeiten bei starkem Nebel, der die Sicht beeinträchtigt, ist nicht zugelassen. Arretierung 4.2 Teleskop zusammenschieben lösen Nach dem Spannungsprüfen den MultiSafe DSP TT36 aus der Fahrleitung aushaken und den Teleskop von dem dickstem... -
Seite 7: Prüfelektrode Tauschen / Drehen
Bei Beschädigung des Gerätes, Ausfall des Eigentests oder zur detaillierten Überprüfung/Kalibrierung wenden Sie sich bitte an service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller. 9. Eingeschränkte Garantie und Haftungsbeschränkung Durch ständige Qualitätskontrollen, modernste Elektronik und hochwertige Werkstoffe gewährleisten wir, dass dieser Prüfer für die Dauer von 2 Jahren frei von Material- und Fertigungsdefekten bleibt. - Seite 8 10. Zubehör Universalklemme Federklemme für Sonderleitung 40 kV für den Wandhalterung Einsatz in der Nähe von spannungsführenden Teilen. Tasche mit Aufhänge-Öse und Schultergurt Kontaktklemme für den Prüfelektrode TT36 und Gummi- Ersatzleitung mit Magnet oder Klemme Schienenfuß puffer 11. Technische Daten Nennspannungsbereich: 50 ...
- Seite 11 User Instructions MultiSafe DSP TT36 Telescope-voltage Tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Phone: +49 2333-75989 info@tietzsch.de www.tietzsch.de DSP TT36_BA_06-2015...
- Seite 12 Symbols on the instrument Attention! Observe user instructions! EC conformity Device for live working This device has to be disposed of according to the applicable regulations and laws (for Europe: WEEE 2012/19/EU). Please contact service@tietzsch.de in regard to the return of old devices.
-
Seite 13: Intended Use
1. Application The MultiSafe DSP TT36 is a two-pole telescope voltage tester for voltages up to 36000 V AC / DC. It is suitable to detect voltage at uninsulated overhead lines (catanary) or unisulated busbars against ground (earth rail) quickly and securely. The DSP TT36 is approved for indoor and outdoor applications. -
Seite 14: General Information
3. Putting into operation 3.1 General information The DSP TT36 does not switch on automatically. For voltage tests of the self-test must be performed (see 3.4) first. Switch-off: Press button until „oFF“ is indicated. When no voltage is applied, the device switches off auto- matically after 90 s. - Seite 15 3.5 Pull off the telescope Position the MultiSafe DSP TT36 vertically with the rubber bumpers to the ground and pull out the tube 1 m beneath to the test hight. Start with the thinnest tube, release the lock (see 4.2), pull out and arrest it with the next tube. Proceed until the desired length is achieved. 4.
-
Seite 16: Check Battery Condition
Application in moist environments The DSP TT36 is approved for indoor and outdoor applications. In case of precipitation, the device has to be wiped dry before usage. Workings in case of dense fog and impaired visibility are not approved. Release 4.2 Slide together the telescope the lock After voltage testing and unhooking from the catenary line, slide the telescope... - Seite 17 In case of damages on the device or failure of the function test according to section 5.2 or for detailed inspec- tion/calibration, please contact: service@tietzsch.de or send the device and a description of failure back to the manufacturer (address see page 1).
- Seite 18 10. Accessories Universal clamp Spring clip for wall Special line 40 kV for use holder near energized parts. Bag with ring bolt and shoulder belt Contact clamp for Test electrode TT36 Replacement line 1 kV with magnet or the rail foot and rubber bumper clamp.
