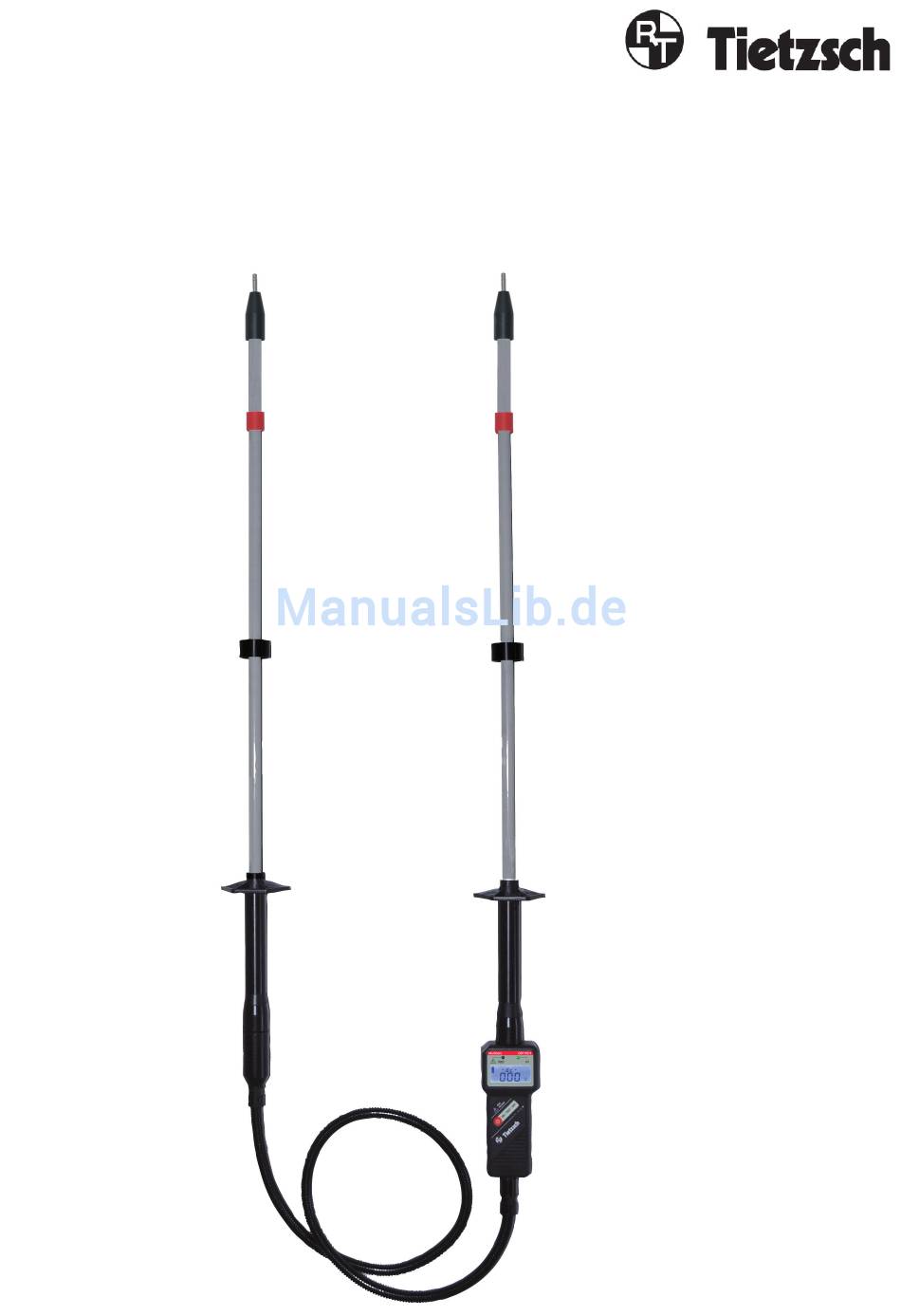

Bedienungsanleitung
User Instructions

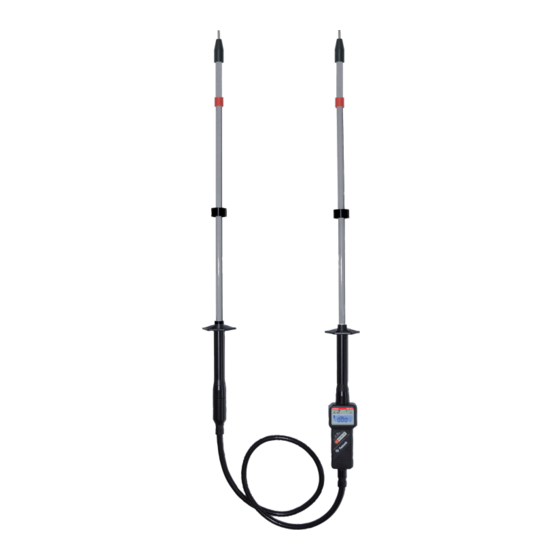

MultiSafe DSP HS11
Zweipoliger Hochspannungsprüfer
Two-pole high voltage tester
Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
D-58256 Ennepetal
Telefon +49 2333-75989
Telefax +49 2333-75257
info@tietzsch.de
www.tietzsch.de
DSP HS11_BA_11-2014
Werbung
Verwandte Anleitungen für Tietzsch MultiSafe DSP HS11
Inhaltszusammenfassung für Tietzsch MultiSafe DSP HS11
- Seite 1 Bedienungsanleitung User Instructions MultiSafe DSP HS11 Zweipoliger Hochspannungsprüfer Two-pole high voltage tester Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 D-58256 Ennepetal Telefon +49 2333-75989 Telefax +49 2333-75257 info@tietzsch.de www.tietzsch.de DSP HS11_BA_11-2014...
-
Seite 2: Symbole Auf Dem Gerät
4. Handhabe 5. Anzeigeeinheit 6. Verbindungsleitung Symbole auf dem Gerät Achtung! Bedienungsanleitung beachten! EG-Konformitätskennzeichnung Gerät zum Arbeiten unter Spannung Dieses Gerät darf nicht mit dem Hausmüll entsorgt werden (WEEE 2012/19/EU). Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte an service@tietzsch.de... - Seite 3 1. Anwendung Der MultiSafe DSP HS11 ist ein zweipoliger Spannungsprüfer für Wechselspannungen bis 11 kV AC und Gleichspannungen bis 16 kV. Er ist geeignet um die Spannung und Spannungsfreiheit an Kondensatorenbat- terien und Zwischenkreisen von Umrichtern sowie Einspeisungen und Verteilungen schnell und sicher festzu- stellen.
- Seite 4 Schritt 2 - Test des Prüfkreises und der Schutzwiderstände Halten Sie die beiden Prüfelektroden ca. 5 Sekunden zusammen (Elektroden kurzschließen). Wenn „Rdy“ angezeigt wird und die grüne LED leuchtet, ist der MultiSafe DSP HS11 einsatzbereit. Hinweis: Falls der Funktionstest nicht erfolgreich war, ist folgendes zu überprüfen: Prüfelektroden kurzgeschlossen? Prüfelektroden fest aufgeschraubt? Batterie leer?
- Seite 5 Diese können einfach auf die Hochspannungsprüfspitzen aufgeschraubt werden. Danach ist der Eigentest durchzuführen (siehe 3.3)! Ausführungen der Prüfelektroden Für den MultiSafe DSP HS11 werden folgende Prüfelektroden angeboten: i = runde Elektrode (Standard) G = spitze Elektrode mit M5-Gewinde Y = gegabelte Elektrode...
- Seite 6 Bei Beschädigung des Gerätes, Ausfall des Eigentests oder zur detaillierten Überprüfung/Kalibrierung wenden Sie sich bitte an service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller. 9. Eingeschränkte Garantie- und Haftungsbeschränkung Durch ständige Qualitätskontrollen, modernste Elektronik und hochwertige Werkstoffe gewährleisten wir, dass dieser Prüfer für die Dauer von 2 Jahren frei von Material- und Fertigungsdefekten bleibt.
- Seite 7 11. Technische Daten MultiSafe DSP HS11 Nennspannung: 50 ... 11000 V AC / 16000 V DC Frequenzbereich: 0 ... 500 Hz Eingangswiderstand: 55,8 MΩ Messstrom: 0,29 mA bei 16000 V DC Stoßspannungsfestigeit: > 300 kV (VDE-Prüfbericht liegt vor) Anzeige Gruppe:...
