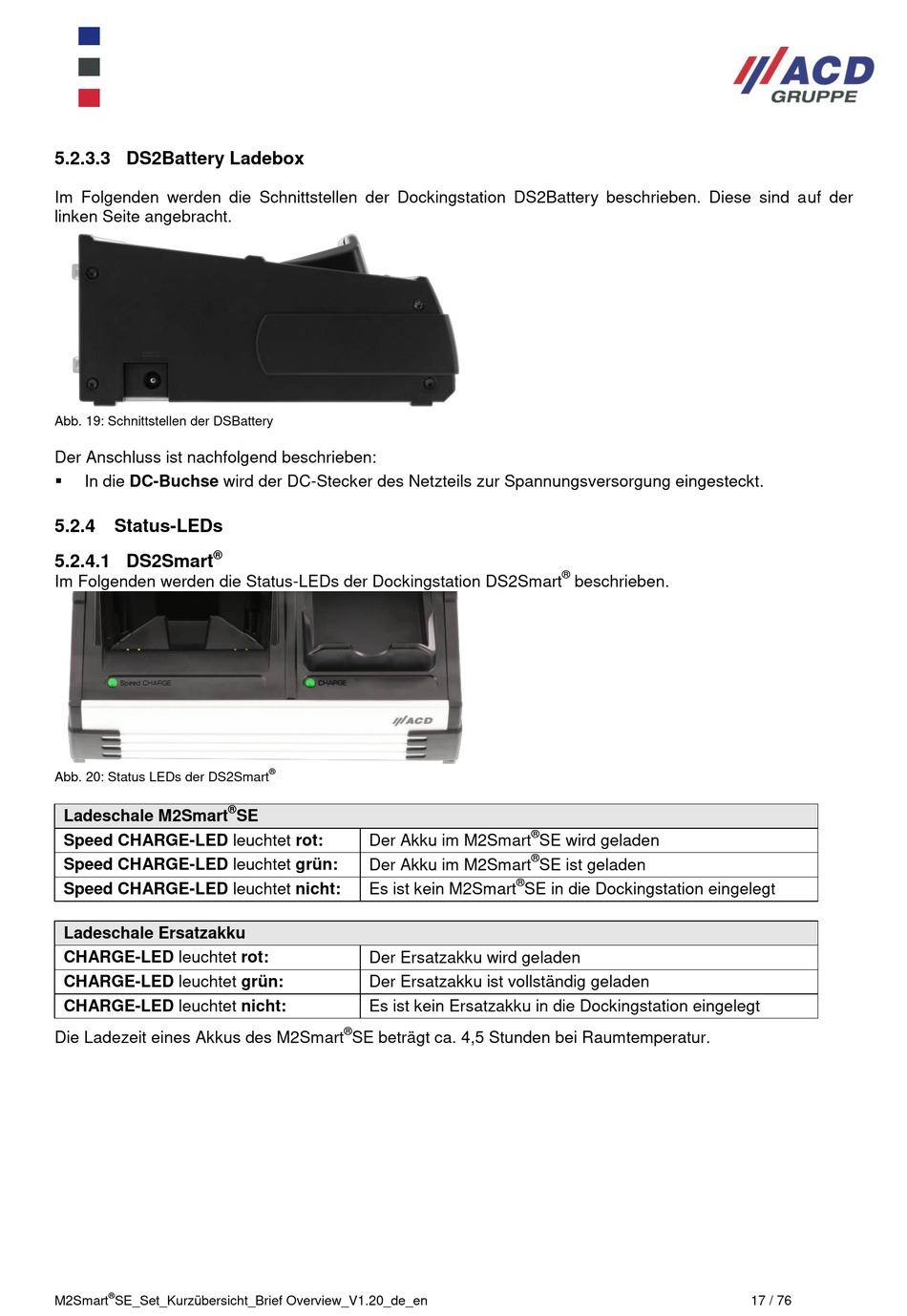

5.2.3.3 DS2Battery Ladebox
Im Folgenden werden die Schnittstellen der Dockingstation DS2Battery beschrieben. Diese sind auf der
linken Seite angebracht.
Abb. 19: Schnittstellen der DSBattery
Der Anschluss ist nachfolgend beschrieben:
In die DC-Buchse wird der DC-Stecker des Netzteils zur Spannungsversorgung eingesteckt.
5.2.4 Status-LEDs
®
5.2.4.1 DS2Smart
Im Folgenden werden die Status-LEDs der Dockingstation DS2Smart
Abb. 20: Status LEDs der DS2Smart
Ladeschale M2Smart
Speed CHARGE-LED leuchtet rot:
Speed CHARGE-LED leuchtet grün:
Speed CHARGE-LED leuchtet nicht:
Ladeschale Ersatzakku
CHARGE-LED leuchtet rot:
CHARGE-LED leuchtet grün:
CHARGE-LED leuchtet nicht:
Die Ladezeit eines Akkus des M2Smart
®
M2Smart
SE_Set_Kurzübersicht_Brief Overview_V1.20_de_en
®
®
SE
Der Akku im M2Smart
Der Akku im M2Smart
Es ist kein M2Smart
Der Ersatzakku wird geladen
Der Ersatzakku ist vollständig geladen
Es ist kein Ersatzakku in die Dockingstation eingelegt
®
SE beträgt ca. 4,5 Stunden bei Raumtemperatur.
®
beschrieben.
®
SE wird geladen
®
SE ist geladen
®
SE in die Dockingstation eingelegt
17 / 76
