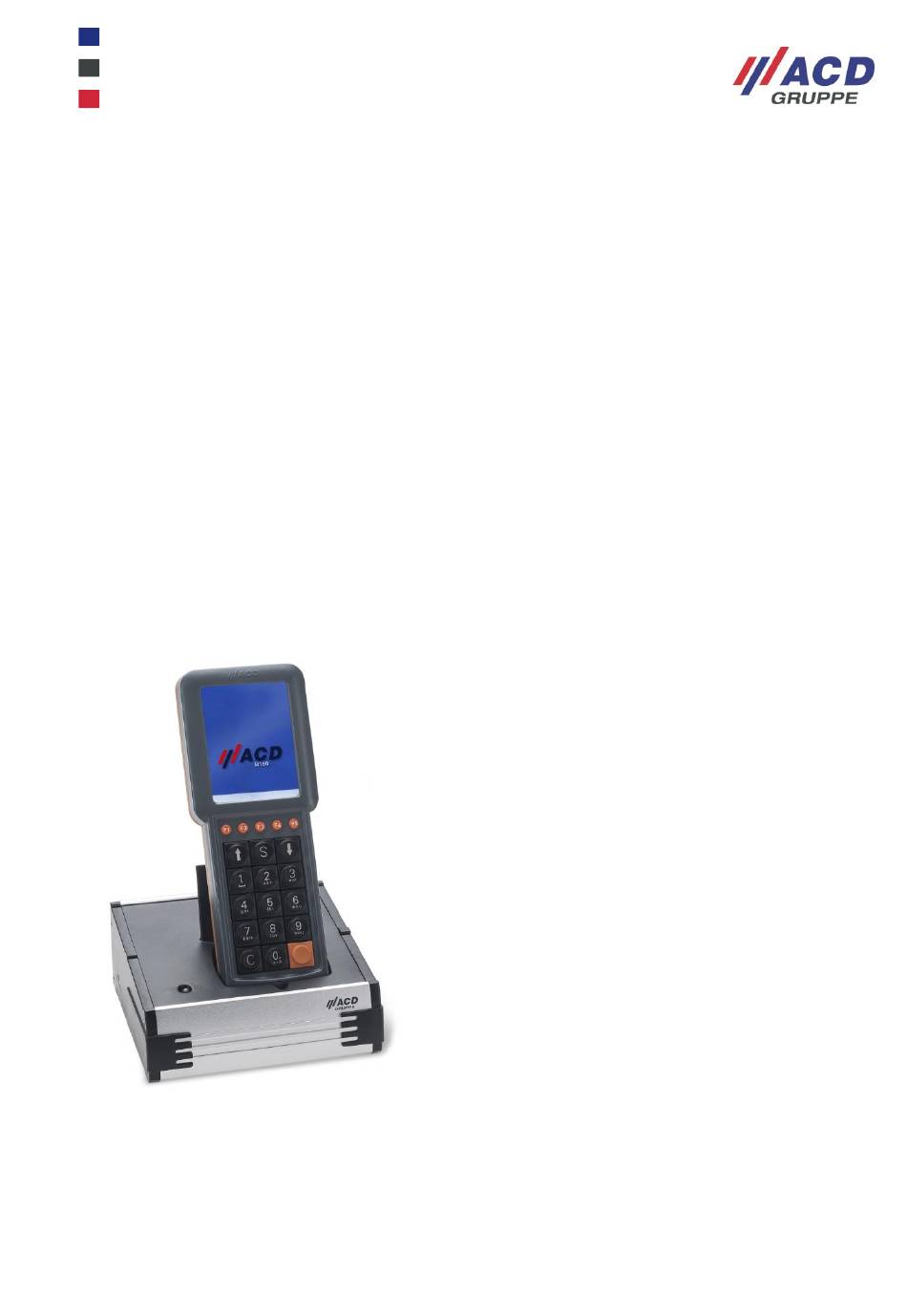

Kurzübersicht/Brief Overview
Mobiles Terminal/Mobile Terminal
M160 (M160/DS160)
Version: 1.04
1 / 29
Inhaltsverzeichnis
Verwandte Anleitungen für ACD M160
Inhaltszusammenfassung für ACD M160
- Seite 1 Kurzübersicht/Brief Overview Mobiles Terminal/Mobile Terminal M160 (M160/DS160) Version: 1.04 © Copyright ACD Gruppe Dieses Dokument darf ohne Zustimmung weder vervielfältigt noch Dritten zugänglich gemacht werden. This document may not be duplicated or made accessible to third parties without permission. M160_Set_Kurzübersicht_Brief Overview_V1.04_de_en...
-
Seite 2: Inhaltsverzeichnis
Inhaltsübersicht/Content Deutsch Lieferumfang ....................4 Bestimmungsgemäße Verwendung ............. 4 Warn- und Sicherheitshinweise ..............4 Vor der ersten Inbetriebnahme ..............6 Inbetriebnahme des mobilen Terminals ..............6 Inbetriebnahme der Dockingstation ................6 Handhabung Mobiles Terminal und Dockingstation ........7 Mobiles Terminal ....................... 7 5.1.1 Einschalten ...................... - Seite 3 English 11 Scope of delivery ..................17 12 Intended use ....................17 13 Warning and safety information ..............17 14 Prior to initial commissioning ..............20 14.1 Commissioning the mobile terminal ................ 20 14.2 Commissioning the docking station ................ 20 15 Handling of the mobile terminal and the docking station ......
-
Seite 4: Lieferumfang
Unvollständigkeit der Sendung oder bei Beschädigungen melden Sie dies bitte unverzüglich bei der dafür zuständigen Stelle Ihres Hauses. 2 Bestimmungsgemäße Verwendung Das mobile Terminal M160 Set (M160/DS160) dient zur mobilen Erfassung und Übermittlung von Daten. Die mitgelieferten Komponenten sind ausschließlich zur Verwendung mit dem mobilen Terminal oder der Dockingstation vorgesehen. - Seite 5 übermäßigen Staubquellen oder Erschütterungen aus. Achten Sie darauf, dass keine Stolpergefahr durch Anschlusskabel oder Netzteile besteht. ACHTUNG Die maximal erlaubten Umgebungstemperaturen für das M160 sind nachfolgend aufgeführt. Betriebstemperatur: -20 °C bis 45 °C/-4 °F bis 113 °F Lagertemperatur: -20 °C bis 70 °C/-4 °F bis 158 °F Bedienen Sie den Touchscreen grundsätzlich nur mit den...
-
Seite 6: Vor Der Ersten Inbetriebnahme
Das Gerät verfügt über folgende Funksysteme: WLAN, RFID Frequenzbänder: WLAN 2,412 GHz – 2,472 GHz 5,15 GHz – 5,35 GHz 5,47 GHz – 5,725GHz UHF-RFID 865 MHz ACHTUNG Max. zulässige Sendeleistung im Frequenzband: WLAN 2,4 GHz-Band max. 100 mW ... -
Seite 7: Handhabung Mobiles Terminal Und Dockingstation
5 Handhabung Mobiles Terminal und Dockingstation 5.1 Mobiles Terminal 5.1.1 Einschalten Um das mobile Terminal einzuschalten nutzen Sie bitte die folgenden Tasten: „C“ + „orange Enter“ Tasten gleichzeitig gedrückt halten. Hartschalentastatur: Silikontastatur: Power Taste drücken. Die Status LED leuchtet grün, sobald das mobile Terminal eingeschaltet ist. Der Desktop des Betriebssystems bzw. -
Seite 8: Tastatur/Tasten
5.1.4 Tastatur/Tasten Hartschalen- Beleuchtete Silikontastatur tastatur Schnelleingabe- Beleuchtete tastatur mit Silikontastatur mit Alphanumerik- Alphanumerik- Funktion, Funktion 15 Tasten, 25 Tasten, Tastenanzahl 5 Funktionstasten 5 Funktionstasten Tastenabstand 15 mm 0 bis 9, ., Enter, shift, C, , , , 0 bis 9, Enter, , , Tab, Key, alpha, Layout , S, C, F1 –... -
Seite 9: Status-Leds
5.1.6 Status-LEDs Im Folgenden werden die Status LEDs des mobilen Terminals M160 beschrieben. Status-LED leuchtet grün: Die Status-LED leuchtet grün, wenn das Gerät eingeschaltet ist, oder gerade startet. Status-LED blinkt grün: Die Status-LED blinkt grün im Abstand von drei Sekunden, wenn sich das Gerät im Suspend Mode befindet. -
Seite 10: Dockingstation
5.2 Dockingstation 5.2.1 Netzteil Das M160 darf in der Dockingstation DS160 nur mit entsprechendem Netzteil geladen werden. Externes Netzteil für DS160 100 – 240 V AC; 1,0 A max.; 50 – 60 Hz o Eingangsspannung o Ausgangsspannung 15 V DC; 2,4 A ... -
Seite 11: Status-Led
Administration“ oder dem „Handbuch Programmierung“ beschreiben. Diese Dokumentationen sind unter der folgenden Internetadresse im Kundenportal verfügbar: https://www.acd-gruppe.de/downloads/ Falls Sie weitere Unterstützung benötigen, wenden Sie sich bitte an unsere Support-Hotline: ///ACD Elektronik GmbH Engelberg 2 88480 Achstetten Tel.: +49 7392 708-488 E-Mail: support.technik@acd-elektronik.de... -
Seite 12: Ausbauvarianten Des Mobilen Terminals
Für das mobile Terminal steht optional ein 1D-Scanner zur Verfügung. Der Scanner befindet sich oben im Gehäuse unter der Scheibe. Die integrierte Hardware erlaubt verschiedene Stromsparmodi. Zur Ansteuerung des Scanmoduls ist von der ACD Elektronik GmbH ein Scannertreiber entwickelt worden. Das Programm sowie eine ausführliche Dokumentation und die Entwicklungsdateien sind bei der ACD Elektronik GmbH erhältlich. -
Seite 13: Wlan
6.3 WLAN In dem mobilen Terminal ist optional WLAN nach IEEE 802.11a/b/g/n integriert. WLAN Security (Standard Verschlüsselungen sind ACD validiert) WEP, WPA, IEEE802.11i, WPA2, WPA2-PSK, 802.1x: Authentifizierung 6.4 microSD-Karte Für das mobile Terminal steht optional eine microSD-Karte zur Verfügung. Im Gerät ist ein microSD-Karten Steckplatz vorbereitet, durch den der Speicher des mobilen Terminals erweitert werden kann. -
Seite 14: Technische Daten
7 Technische Daten 7.1 Mobiles Terminal Die folgende Tabelle umfasst die technischen Daten des mobilen Terminals M160. Gehäuse Schutzart IP54 -20 °C bis 45 °C/-4 °F bis 113 °F Betriebstemperatur Einsatz bis -20 °C im Kühlraum bzw. Außenbereich ist zulässig. Das Gerät sollte davor mindestens 20 Minuten in Betrieb gewesen sein. -
Seite 15: Dockingstation
7.2 Dockingstation Die folgende Tabelle umfasst die technischen Daten der Dockingstation DS160 Gehäuse ABS V0 Seitenteile; ABS/FDA Ladeschale Schutzart IP30 Betriebstemperatur 0 °C bis 40 °C/32 °F bis 104 °F Lagertemperatur -20 °C bis 60 °C/-4 °F bis 140 °F Geräteabmessung Ca. -
Seite 16: Sonstiges
