ACD M2Smart SE Set Kurzübersicht

Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
© Copyright
ACD Gruppe
Dieses Dokument darf ohne Zustimmung weder vervielfältigt noch
Dritten zugänglich gemacht werden.
Bitte beachten, dass in der Dokumentation ggfs. bereits abgekündigte
Produkte/Module enthalten sind.
This document may not be duplicated or made accessible to
third parties without permission.
Please note that the documentation may contain products/modules that
have already been discontinued.
®
M2Smart
SE_Set_Kurzübersicht_Brief Overview_V1.20_de_en
Kurzübersicht/Brief Overview

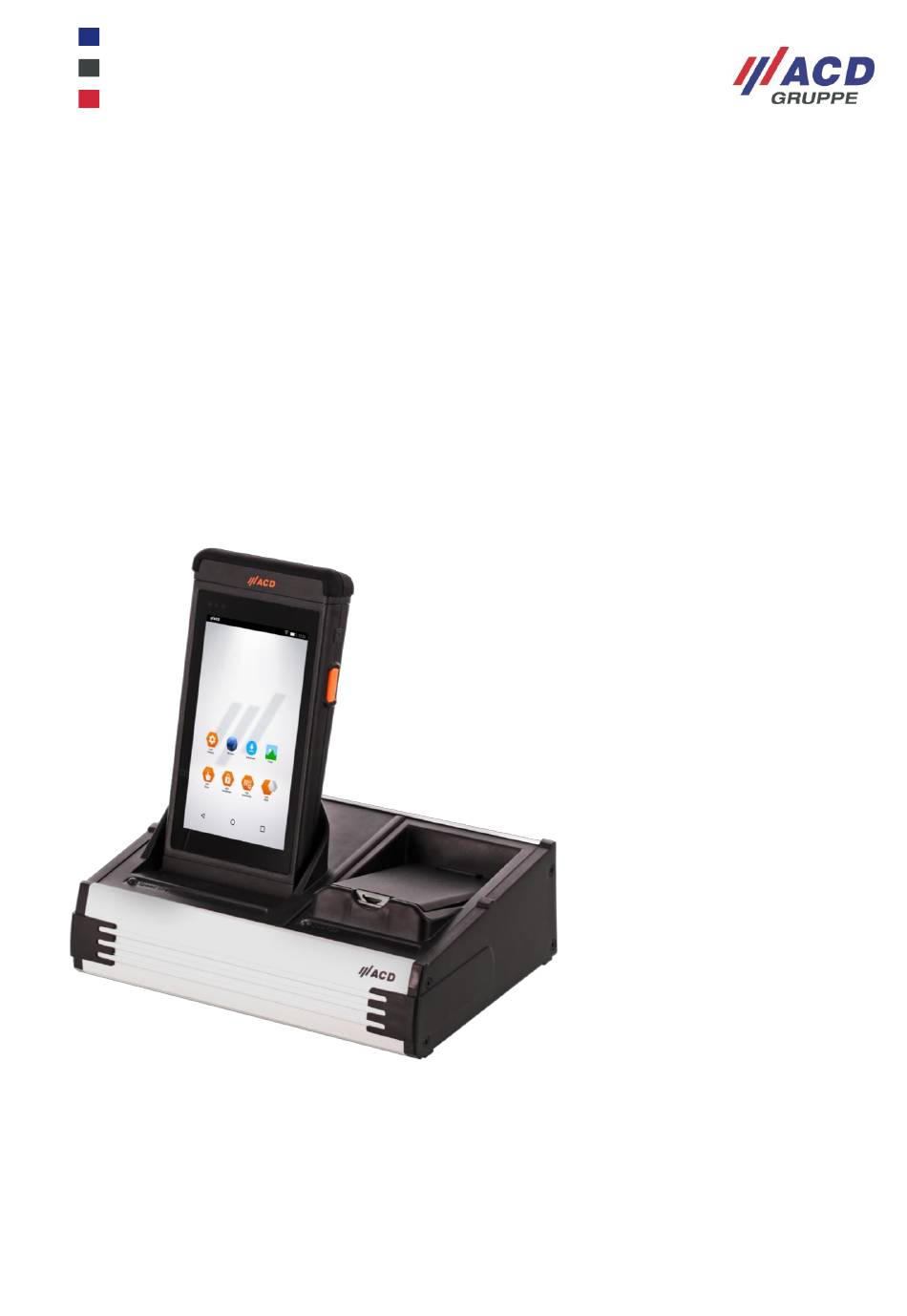

Mobiler Handheld Computer/Mobile Handheld Computer
®
M2Smart
SE Set (M2Smart
Version: 1.20
®
®
SE/DS2Smart
/M2Module)
1 / 76

Werbung

loading

Verwandte Anleitungen für ACD M2Smart SE Set

Inhaltszusammenfassung für ACD M2Smart SE Set

  • Seite 1 SE Set (M2Smart SE/DS2Smart /M2Module) Version: 1.20 © Copyright ACD Gruppe Dieses Dokument darf ohne Zustimmung weder vervielfältigt noch Dritten zugänglich gemacht werden. Bitte beachten, dass in der Dokumentation ggfs. bereits abgekündigte Produkte/Module enthalten sind. This document may not be duplicated or made accessible to third parties without permission.
  • Seite 2 Inhaltsübersicht/Content Deutsch Lieferumfang ....................6 Bestimmungsgemäße Verwendung ............. 6 Warn- und Sicherheitshinweise ..............6 Vor der ersten Inbetriebnahme ..............10 Inbetriebnahme des Mobilen Handheld Computers ..........10 Inbetriebnahme der Dockingstation ................ 10 Handhabung Mobiler Handheld Computer und Dockingstation ....10 Mobiler Handheld Computer ...................
  • Seite 3 12 M2Module ....................24 12.1 Bestimmungsgemäße Verwendung ................ 24 12.2 Warn- und Sicherheitshinweise ................25 12.3 Reinigungs- und Pflegehinweise................26 12.3.1 Kommunikationskontakte ................... 26 12.3.2 Tastaturen/Tasten ....................26 12.4 Sonstiges ........................ 26 12.5 Anbringen und Abnehmen der Module ..............26 12.6 Die einzelnen Module im Detail ................
  • Seite 4 English 14 Scope of Delivery ..................42 15 Intended Use ....................42 16 Warning and Safety Notices ............... 42 17 Before Initial Start-up .................. 46 17.1 Starting up the Mobile Handheld Computer ............46 17.2 Starting up the Docking Station ................46 18 Handling of Mobile Handheld Computer and Docking Station ....
  • Seite 5 25 M2Module ....................61 25.1 Intended Use ......................61 25.2 Warning and Safety Notices ................... 61 25.3 Instructions for Cleaning and Care ................. 62 25.3.1 Communication contacts ................... 62 25.3.2 Keyboard/Keys ....................62 25.4 Miscellaneous ......................62 25.5 Attaching and removing the modules ..............62 25.6 The individual modules in detail ................
  • Seite 6 Komponenten kann zur Zerstörung des Mobilen Handheld Computers oder der Dockingstation führen. ACHTUNG Wird ein Akku verwendet, welcher nicht von ACD zugelassen ist, besteht Explosionsgefahr. Verwenden Sie die ACD zugelassenen Komponenten nicht mit einem Fremdgerät. Der Akku für den Mobilen Handheld Computer ist ein Lithium Ionen Akkupack.
  • Seite 7 Vor der Benutzung sind der Mobile Handheld Computer, der Akku, die Dockingstation, das Netzteil sowie eventuell vorhandene Anschlusskabel auf Beschädigungen zu überprüfen. Beschädigte Teile müssen ausgetauscht werden. Nehmen Sie bitte hierzu ACHTUNG Kontakt mit der ACD Elektronik GmbH auf. ® M2Smart SE_Set_Kurzübersicht_Brief Overview_V1.20_de_en 7 / 76...
  • Seite 8 Sollten Metallspäne oder andere leitende Teile in den Akkuschacht gelangen, so ist der Mobile Handheld Computer umgehend auszuschalten und zu reinigen. ACHTUNG Eine nicht bestimmungsgemäße Verwendung der Schnittstellen ist verboten. ACHTUNG Um Überhitzungen zu vermeiden, darf der Mobile Handheld Computer, der Akku, die Dockingstation sowie das Netzteil im Betrieb nicht abgedeckt werden.
  • Seite 9 Beachten Sie bitte die folgenden nationalen regulatorischen Einschränkungen zum Einsatz von drahtlosen Geräten. WLAN-Einschränkungen: In der EU darf WLAN 5 GHz-Band (5,15 GHz – 5,35 GHz) nur  im Innenbereich betrieben werden. ACHTUNG In Frankreich ist WLAN-Betrieb im Außenbereich (Kanäle 8 – 13) ...
  • Seite 10 4 Vor der ersten Inbetriebnahme 4.1 Inbetriebnahme des Mobilen Handheld Computers Stellen Sie vor der ersten Inbetriebnahme des Mobilen Handheld Computers, bitte sicher, dass der ab Werk in den Mobilen Handheld Computer eingelegte Akku vollgeladen ist. Schließen Sie die Dockingstation (falls im Lieferumfang enthalten) über das mitgelieferte Netzteil an das Stromnetz an und legen Sie den Mobilen Handheld Computer in die Dockingstation ein.
  • Seite 11 5.1.4 Notstromversorgung Nachdem der Mobile Handheld Computer für mindestens 30 Minuten eingeschaltet ist, kann die Notstrom- versorgung verwendet werden. Durch die Notstromversorgung wird der Mobile Handheld Computer auch beim Akkuwechel für bis zu zehn Sekunden mit Strom versorgt, sodass ein Akkuwechel bei laufender Anwendung möglich ist. Das Herausnehmen des Akkus wird erkannt und eine Meldung an das Betriebssystem abgesetzt.
  • Seite 12 5.1.7 Haltebandwechsel Um das Halteband zu entfernen drehen Sie das Gerät auf die Rückseite und öffnen den Klettverschluss des Haltebandes. Lösen Sie danach die Haltebandöse am unteren Ende des Geräts und ziehen Sie dann das Halteband nach unten durch die obere Haltebandeinhängung heraus. Abb.
  • Seite 13 5.1.8 Status-LEDs ® Im Folgenden werden die Status-LEDs des Mobilen Handheld Computers M2Smart SE beschrieben. ® Abb. 9: Status LEDs des M2Smart Die LEDs sind von links beginnend wie folgt angeordnet: On-LED, Charge-LED, Applikations-LED On-LED leuchtet grün: Die On-LED leuchtet grün, wenn das Gerät eingeschaltet ist oder gerade startet.
  • Seite 14 Die Lade- und Kommunikationskontakte sind sehr empfindlich! Der Mobile Handheld Computer darf nur wie oben beschrieben in die Dockingstation eingelegt und wieder entnommen werden. Die Kontakte weder mit Fingern, noch mit Gegenständen wie ACHTUNG Kugelschreiber, Schraubendreher, etc. berühren. Lassen Sie den Mobilen Handheld Computer inkl. Akku nicht unnötig lange in der Dockingstation.
  • Seite 15 5.2 Dockingstation 5.2.1 Varianten der Dockingstation ® Die Dockingstation DS2Smart ist in den folgenden Varianten erhältlich: ®  DS2Smart Lade- und Übertragungsbox ® Zum Laden eines M2Smart SE sowie eines Ersatzakkus, inkl. Ethernet-Schnittstelle und USB- Schnittstelle. ® Abb. 13: DS2Smart Lade- Übertragungsbox ®...
  • Seite 16 5.2.2 Netzteil ® ® Das M2Smart SE und der Ersatzakku dürfen in der Dockingstation DS2Smart und die beiden Ersatzakkus dürfen in der Dockingstation DS2Battery nur mit entsprechendem Netzteil geladen werden. ®  Externes Netzteil für DS2Smart /DS2Battery  Eingangsspannung 100 - 240 V AC; 1,0 A max.; 50 - 60 Hz ...
  • Seite 17 5.2.3.3 DS2Battery Ladebox Im Folgenden werden die Schnittstellen der Dockingstation DS2Battery beschrieben. Diese sind auf der linken Seite angebracht. Abb. 19: Schnittstellen der DSBattery Der Anschluss ist nachfolgend beschrieben: In die DC-Buchse wird der DC-Stecker des Netzteils zur Spannungsversorgung eingesteckt. ...
  • Seite 18 „Handbuch Administration“ oder dem „Handbuch Programmierung“ beschreiben. Diese Dokumentationen sind unter folgendem Link im Kundenportal verfügbar: https://www.acd-gruppe.de/en/downloads/ Falls Sie weitere Unterstützung benötigen, wenden Sie sich bitte an unsere Support-Hotline: ///ACD Elektronik GmbH Engelberg 2 88480 Achstetten Tel.: +49 7392 708-488 E-Mail: support.technik@acd-elektronik.de...
  • Seite 19 DotCodes - zur Verfügung. Der Imager befindet sich oben im Gehäuse unter der Scheibe des Geräts. Zur Ansteuerung des Scanmoduls ist von der ACD Elektronik GmbH ein Scannertreiber/Scannerdienst entwickelt worden. Das Programm sowie eine ausführliche Dokumentation und die Entwicklungsdateien sind bei der ACD Elektronik GmbH erhältlich.
  • Seite 20 6.4 RFID/NFC-Reader Das Gerät verfügt optional über einen RFID/NFC-Reader PN7150 mit integrierter Firmware, der nachfolgende Betriebsarten bzw. Protokolle unterstützt. NFC-IP Modes: Reader NFC-Forum Tag-Type 1 bis 5, P2P activ Initiator und Target, P2P passiv Initiator und Target, Reader/Writer mode, Peer to Peer mode und Card emulation. Reader (PCD-VCD): ISO/IEC 14443A/B, ISO/IEC15693, MIFARE Classic/DESFire, Sony FeliCa.
  • Seite 21 Integrierter Lautsprecher M2Key16 Logistik, M2Longrange (SE4850), M2UHF-RFID Shortrange, Optional M2UHF-RFID Midrange, ® ePop-Loq Adapter, ACD Mobile Device Manager, ® SOTI MobiControl Eingetragenes Warenzeichen – Android - Android ist eine Marke von Google LLC ® M2Smart SE_Set_Kurzübersicht_Brief Overview_V1.20_de_en 21 / 76...
  • Seite 22 Technische Daten Auf Anfrage Weitere kundenspezifische Module Halteband, M2Griff5/M2Griff5 SE, M2Logistikschutzkappen, ® Dockingstation DS2Smart Lade- und Übertragungsbox, ® Dockingstation DS2Smart Ladebox, ® Zubehör Dockingstation DS2Smart Developerbox, Dockingstation DS2Battery Ladebox (2-fach), Verschiedene Taschen/Holster, Kapazitiver Touchstift, Displayschutzfolie reflexionsarm, Displayschutzfolie ® 7.2 Dockingstation DS2Smart ®...
  • Seite 23 Üben Sie keinen starken Druck auf die Tastatur/Tasten aus. 9 Sonstiges EU-Richtlinie über die Entsorgung von Elektro- und Elektronik- Altgeräten (WEEE, Waste Electrical and Electronic Equipment) Alle Komponenten müssen am Ende ihrer Lebensdauer zum Recycling an die ACD Elektronik GmbH zurückgesandt werden. WEEE: 53473276 ® M2Smart SE_Set_Kurzübersicht_Brief Overview_V1.20_de_en...
  • Seite 24 Softwarebestandteile bei der ACD Elektronik GmbH anfordern, wenn Sie innerhalb von drei Jahren nach dem Vertrieb des Produktes durch die ACD Elektronik GmbH eine Anfrage an den ACD Support stellen. Anfallende Kosten für entstehende Aufwände werden Ihnen bei der Anfrage mitgeteilt.
  • Seite 25 Vor der Benutzung sind die Module, sowie eventuell vorhandene Anschlusskabel, auf Beschädigungen zu überprüfen. Beschädigte Teile müssen ausgetauscht werden. Nehmen Sie bitte hierzu Kontakt mit der ACD Elektronik GmbH auf. ACHTUNG Vor der Benutzung sind die Kontakte der Module sowie die Kontakte eventuell vorhandener Stecker auf Verschmutzungen zu prüfen und gegebenenfalls zu reinigen.
  • Seite 26 EU-Richtlinie über die Entsorgung von Elektro- und Elektronik- Altgeräten (WEEE, Waste Electrical and Electronic Equipment) Alle Komponenten müssen am Ende ihrer Lebensdauer zum Recycling an die ACD Elektronik GmbH zurückgesandt werden. WEEE: 53473276 12.5 Anbringen und Abnehmen der Module Das obere Aufsteckmodul und das untere Aufsteckmodul können, wie in den folgenden Abbildungen dargestellt, angebracht und abgenommen werden.
  • Seite 27 12.6 Die einzelnen Module im Detail 12.6.1 M2Key16 Logistik Im Folgenden ist das Modul M2Key16 Logistik beschrieben. Hierbei handelt es sich um eine Hartschalentastatur mit 16 Tasten, welche für den unteren Steck-Schiebemechanismus verwendbar ist. Abb. 25: Tastaturmodul M2Key16 Logistik 12.6.1.1 Lieferumfang Folgende Komponenten gehören zum Lieferumfang des M2Key16 Logistik: ...
  • Seite 28 Nach Betätigung der F-Taste ist die erste Tastaturebene wieder automatisch aktiv. Wird keine F-Taste betätigt, erlischt die Funktion der Fn-Taste nach drei Sekunden automatisch. Die dritte Tastaturebene (grün beschriftete Buchstaben-Tasten) wird aktiviert, indem die Fn-Taste (aus Ebene 1 heraus zweimal drücken, aus Ebene 2 heraus einmal drücken) betätigt und anschließend innerhalb von drei Sekunden die gewünschte Buchstaben-Taste gedrückt wird.
  • Seite 29 Schnittstellen Stecker zum Anschluss an das Hauptgerät 12.6.1.6 EU-Konformitätserklärung M2Key16 Logistik Hiermit erklärt die ACD Elektronik GmbH, dass das M2Key16 Logistik der Richtlinie 2014/30/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse im Kundenportal verfügbar: https://www.acd-gruppe.de/en/downloads/ 12.6.2 M2UHF-RFID Shortrange Im Folgenden ist das Modul M2UHF-RFID Shortrange beschrieben.
  • Seite 30 12.6.2.2 Warn- und Sicherheitshinweise Abnahme Aufsteckmoduls oberen Steck- Schiebemechanismus vom Gerät: Bitte nicht in den Bereich des Scannerglases des Grundgerätes greifen, es besteht Verletzungsgefahr durch Einklemmen beim ACHTUNG Schieben. Außerdem kann dabei das Scannerglas beschmutzt werden. Die maximal erlaubten Umgebungstemperaturen für das Modul sind nachfolgend aufgeführt.
  • Seite 31 9 dBm bis 22 dBm (EIRP) Strahlungsleistung 7 dBm bis 20 dBm (ERP) 12.6.2.5 EU-Konformitätserklärung M2UHF-RFID Shortrange Hiermit erklärt die ACD Elektronik GmbH, dass das M2UHF-RFID Shortrange der Richtlinie 2014/30/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse im Kundenportal verfügbar: https://www.acd-gruppe.de/en/downloads/ 12.6.3 M2UHF-RFID Midrange...
  • Seite 32 12.6.3.2 Warn- und Sicherheitshinweise Abnahme Aufsteckmoduls oberen Steck- Schiebemechanismus vom Gerät: Bitte nicht in den Bereich des Scannerglases des Grundgerätes greifen, es besteht Verletzungsgefahr durch Einklemmen beim ACHTUNG Schieben. Außerdem kann dabei das Scannerglas beschmutzt werden. Die maximal erlaubten Umgebungstemperaturen für das Modul sind nachfolgend aufgeführt.
  • Seite 33 9 dBm bis 26 dBm (EIRP) Strahlungsleistung 7 dBm bis 24 dBm (ERP) 12.6.3.5 EU-Konformitätserklärung M2UHF-RFID Midrange Hiermit erklärt die ACD Elektronik GmbH, dass das M2UHF-RFID Midrange der Richtlinie 2014/30/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse im Kundenportal verfügbar: https://www.acd-gruppe.de/en/downloads/ 12.6.4 M2Longrange...
  • Seite 34 12.6.4.2 Warn- und Sicherheitshinweise Abnahme Aufsteckmoduls oberen Steck- Schiebemechanismus vom Gerät: Bitte nicht in den Bereich des Scannerglases des Grundgerätes greifen, es besteht Verletzungsgefahr durch Einklemmen beim ACHTUNG Schieben. Außerdem kann dabei das Scannerglas beschmutzt werden. Die maximal erlaubten Umgebungstemperaturen für das Modul sind nachfolgend aufgeführt.
  • Seite 35 Bis ca. 17,78 m 1D-Barcodes Barcode Typen 2D-Barcodes 12.6.4.6 EU-Konformitätserklärung M2Longrange Hiermit erklärt die ACD Elektronik GmbH, dass das M2Longrange der Richtlinie 2014/30/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse im Kundenportal verfügbar: https://www.acd-gruppe.de/en/downloads/ ® M2Smart SE_Set_Kurzübersicht_Brief Overview_V1.20_de_en...
  • Seite 36 13 Zubehör 13.1 M2Griff5/M2Griff5 SE ® Als Zubehör für das M2Smart SE steht ein Griff zu Verfügung. Dieser kann werkzeuglos an das ® M2Smart SE angebracht werden. Abb. 29: M2Griff5/M2Griff5 SE Der obere und untere Schiebemechanismus bleiben unberührt und können so weiterhin für verschiedene ®...
  • Seite 37 ® Abb. 30: M2Griff5/M2Griff5 SE ans M2Smart SE anbringen Die Scannertaste wird nun mechanisch kontaktiert und kann über die Scannertaste im Griff ausgelöst werden. ® 13.1.3 M2Griff5/M2Griff5 SE vom M2Smart SE abnehmen Um den M2Griff5/M2Griff5 SE abzunehmen schieben Sie die seitliche Bereiche des M2Griff5/M2Griff5 SE vom Gerät ab.
  • Seite 38 Um die obere und untere M2Logistikschutzkappe ans M2Smart SE anzubringen stülpen Sie diese über die entsprechende Blindkappe. Die obere Logistikschutzkappe ist durch das ACD Logo gekennzeichnet und hat zudem eine Ausparung für den Scanner. Die untere Logistikschutzkappe ist durch die Aussparung für das Halteband und die Ladekontakte gekennzeichnet.
  • Seite 39 ® 13.2.3 M2Logistikschutzkappen vom M2Smart SE abnehmen ® Um die obere und untere M2Logistikschutzkappe vom M2Smart SE wieder zu entfernen, nehmen Sie diese von den Blindkappen wieder ab. Lösen Sie zuerst das Halteband (siehe Kapitel 5.1.7), nehmen Sie dann die untere Logistikschutzkappe ab und hängen Sie danach das Halteband wieder ein (siehe Kapitel 5.1.7).
  • Seite 40 13.3.2 M2Key16 Logistik Schutzkappe ans Modul anbringen Um die M2Key16 Logistik Schutzkappe ans Tastaturmodul M2Key16 Logistik anzubringen stülpen Sie diese über das Tastaturmodul. Abb. 39: M2Key16 Logistik Schutzkappe anbringen 13.3.3 M2Key16 Logistik Schutzkappe vom Modul abnehmen Um die M2Key16 Logistik Schutzkappe vom Tastaturmodul M2Key16 Logistik abzunehmen, nehmen Sie diese vom Tastaturmodul ab.
  • Seite 41 13.4.1 Lieferumfang Folgende Komponenten gehören zum Lieferumfang der M2Longrnage Schutzkappe:  Zubehör M2Longrange Schutzkappe Kurzübersicht  Der oben genannte Lieferumfang kann variieren und hängt von der entsprechenden Bestellung ab. Bitte prüfen Sie den Packungsinhalt direkt nach Erhalt auf Vollständigkeit und Beschädigungen. Bei Unvollständigkeit der Sendung oder bei Beschädigungen melden Sie dies bitte unverzüglich bei der dafür zuständigen Stelle Ihres Hauses.
  • Seite 42 Mobile Handheld Computer or the docking station. If a battery is CAUTION used that is not approved by ACD, there is a risk of explosion. Do not use the ACD-approved components with a third-party device. The rechargeable battery for the Mobile Handheld Computer is a lithium ion rechargeable battery pack.
  • Seite 43 CAUTION Before use, the Mobile Handheld Computer, battery, docking station, power supply, and any connection cables must be checked for damage. Damaged parts must be replaced. For this, please contact ACD Elektronik GmbH. CAUTION ® M2Smart SE_Set_Kurzübersicht_Brief Overview_V1.20_de_en...
  • Seite 44 If metal chips or other conductive parts get into the battery compartment, switch off the Mobile Handheld Computer immediately and clean it. CAUTION Unintended use of the interfaces is forbidden. CAUTION To prevent overheating, the Mobile Handheld Computer, battery, docking station, and the power supply may not be covered while they are in operation.
  • Seite 45 Please heed the following national regulatory restrictions for the use of wireless devices. WLAN restrictions: In the EU, WLAN 5 GHz band (5.15 GHz – 5.35 GHz) may only be  operated indoors. CAUTION In France, WLAN operation outdoors (channels 8 – 13) at 2.454 ...
  • Seite 46 17 Before Initial Start-up 17.1 Starting up the Mobile Handheld Computer Before starting up the Mobile Handheld Computer for the first time, please make sure that the rechargeable battery installed in the Mobile Handheld Computer at the factory is fully charged. Connect the docking station (if included in scope of delivery) to the mains supply with the included power supply and place the Mobile Handheld Computer in the docking station.
  • Seite 47 18.1.4 Emergency power supply After the Mobile Handheld Computer has been switched on for at least 30 minutes, the emergency power supply can be used. Due to the emergency power supply, the Mobile Handheld Computer is also supplied with power for up to ten seconds so that it is possible to change the rechargeable battery when the application is running.
  • Seite 48 18.1.7 Changing the retaining strap To remove the retaining strap, turn the device on its back and open the Velcro closure of the retaining strap. Then loosen the retaining strap eyelet at the bottom of the unit and pull the retaining strap down through the upper retaining strap attachment.
  • Seite 49 18.1.8 Status LEDs ® The Status LEDs of the M2Smart SE Mobile Handheld Computer will be described below. ® Fig. 52: Status LEDs of the M2Smart The LEDs are arranged as follows from left to right: On LED, charge LED, application LED On LED lit green: The On LED lights up green when the device is turned on or is just starting.
  • Seite 50 The charging and communication contacts are very sensitive! The Mobile Handheld Computer may only be inserted in and removed from the docking station as described above. Do not touch the contact with your fingers or with objects such as pens, CAUTION screwdrivers, etc.
  • Seite 51 18.2 Docking Station 18.2.1 Variants of the docking station ® The DS2Smart docking station is available in the following versions: ®  DS2Smart Charging and transmission box ® For charging the M2Smart SE as well as a replacement battery, incl. Ethernet interface und USB interface ®...
  • Seite 52 18.2.2 Power supply ® ® The M2Smart SE and the replacement rechargeable battery may only be charged in the DS2Smart docking station and the two replacement rechargeable batteries may only be charged in the DS2Battery docking station with the appropriate power supply. ®...
  • Seite 53 The connection is described below:  Insert the DC connector of the power supply in the DC socket for the supply voltage. ® The DS2Smart Developer box has an additional USB cable on the side for connection to a PC. 18.2.3.3 DS2Battery Charging box The interfaces of the DS2Battery docking station are described below.
  • Seite 54 “Administration Manual” and the “Programming Manual.” These documentations are available via the following link in the customer portal: https://www.acd-gruppe.de/en/downloads/ If you need additional assistance, please contact our support hotline: ///ACD Elektronik GmbH Engelberg 2 88480 Achstetten, Germany Tel.: +49 7392 708-488 E-Mail: support.technik@acd-elektronik.de...
  • Seite 55 There are 2D Imager - opportunity to scan DotCodes as option - available for the Mobile Handheld Computer. The Imager is on top of the housing under the disk of the device. ACD Elektronik GmbH has developed a scanner driver/scanner service to activate the scan module. The program and detailed documentation and the development files are available from ACD Elektronik GmbH.
  • Seite 56 19.4 RFID/NFC reader The device has a RFID/NFC reader PN7150 with integrated firmware as option, which supports the following operating modes or protocols. NFC-IP Modes: Reader NFC-Forum Tag-Type 1 to 5, P2P activ Initiator and Target, P2P passiv Initiator and Target, Reader/Writer mode, Peer to Peer mode and Card emulation.
  • Seite 57 20 Technical Data ® 20.1 Mobile Handheld Computer M2Smart ® The table below includes the technical data for the M2Smart SE Mobile Handheld Computer. Technical Data Housing ABS/PC Protection class IP54/IP65 -20 °C to 50°C/-4 °F to 122 °F Operating temperature Use up to -20 °C/-4 °F in cold store or outdoors is permissible.
  • Seite 58 Technical Data Retaining strap, M2Grip5/M2Grip5 SE, M2Logistics protection caps, ® Docking station DS2Smart Charging and transmission box, ® Docking station DS2Smart Charging box, ® Accessories Docking station DS2Smart Developer box, Docking station DS2Battery Charging box (2-fold), Various bags/holsters, Capacitive touch pen, Display protection film low reflection, Display protection film ®...
  • Seite 59 22 Miscellaneous EU directive about the disposal of waste electrical and electronic equipment (WEEE, Waste Electrical and Electronic Equipment) All components must be returned to ACD Elektronik GmbH at the end of their service life for recycling. WEEE: 53473276 ®...
  • Seite 60 GNU General Public License. If necessary, you can request the source code for these software components from ACD Elektronik GmbH if you make a request through ACD Elektronik GmbH to ACD support within three years after sale of the product. Any costs for work incurred will be communicated to you on request.
  • Seite 61 Please read the following warning and safety notices. They are for your safety and to ensure that the various modules are ready to use. Only ACD original power supplies may be used for operation of the modules! The use of components that have not been approved can cause the destruction of the modules or the main device.
  • Seite 62 25.4 Miscellaneous EU directive about the disposal of waste electrical and electronic equipment (WEEE, Waste Electrical and Electronic Equipment) All components must be return to ACD Elektronik GmbH at the end of their service life for recycling. WEEE: 53473276 25.5 Attaching and removing the modules The upper plug-in module and the lower plug-in module can be attached and removed as shown in the following figures.
  • Seite 63 25.6 The individual modules in detail 25.6.1 M2Key16 Logistics The M2Key16 Logistics is described below. It is a hard case keyboard with 16 keys, which can be used for the lower plug-in sliding mechanism. Fig. 68: M2Key16 Logistics keyboard module 25.6.1.1 Scope of Delivery The following components are included in the scope of delivery of the M2Key16 Logistics:...
  • Seite 64 The third keyboard level (green marked keys) is activated by pressing the Fn key (from level 1 press twice, from level 2 press once) and then pressing the desired letter key within 3 seconds. The activation of the third keyboard level is indicated by the LED on the Fn key, which lights up green. The desired letter can be selected by repeatedly pressing the corresponding key, as in the familiar T9 keyboard.
  • Seite 65 25.6.1.6 EU declaration of conformity M2Key16 Logistics ACD Elektronik GmbH hereby declares that the M2Key16 Logistics complies with the directive 2014/30/EU. The complete text of the EU Declaration of Conformity is available in the customer portal at the following internet address: https://www.acd-gruppe.de/en/downloads/...
  • Seite 66 25.6.2.2 Warning and Safety Notices Removal of the plug-in module on the upper plug-slide mechanism of the device: Please do not reach into the area around the scanner glass of the main device; there is a risk of injury due to pinching when sliding. CAUTION The scanner glass can also be soiled in the process.
  • Seite 67 7 dBm until 20 dBm (ERP) 25.6.2.5 EU declaration of conformity M2UHF-RFID Shortrange ACD Elektronik GmbH hereby declares that the M2UHF-RFID Shortrange complies with the directive 2014/30/EU. The complete text of the EU Declaration of Conformity is available in the customer portal at the following internet address: https://www.acd-gruppe.de/en/downloads/...
  • Seite 68 25.6.3.2 Warning and Safety Notices Removal of the plug-in module on the upper plug-slide mechanism of the device: Please do not reach into the area around the scanner glass of the main device; there is a risk of injury due to pinching when sliding. CAUTION The scanner glass can also be soiled in the process.
  • Seite 69 7 dBm until 24 dBm (ERP) 25.6.3.5 EU declaration of conformity M2UHF-RFID Midrange ACD Elektronik GmbH hereby declares that the M2UHF-RFID Midrange complies with the directive 2014/30/EU. The complete text of the EU Declaration of Conformity is available in the customer portal at the following internet address: https://www.acd-gruppe.de/en/downloads/...
  • Seite 70 25.6.4.2 Warning and Safety Notices Removal of the plug-in module on the upper plug-slide mechanism of the device: Please do not reach into the area around the scanner glass of the main device; there is a risk of injury due to pinching when sliding. CAUTION The scanner glass can also be soiled in the process.
  • Seite 71 2D barcodes 25.6.4.6 EU declaration of conformity M2Longrange ACD Elektronik GmbH hereby declares that the M2Longrange complies with the directive 2014/30/EU. The complete text of the EU Declaration of Conformity is available in the customer portal at the following internet address: https://www.acd-gruppe.de/en/downloads/...
  • Seite 72 26 Accessories 26.1 M2Grip5/M2Grip5 SE ® ® A handle is available as an accessory for the M2Smart SE. It can be attached to the M2Smart SE without tools. Fig. 72: M2Grip5/M2Grip5 SE The upper and lower slide mechanisms remain untouched and can therefore still be used for different ®...
  • Seite 73 ® Fig. 73: Attaching M2Grip5/M2Grip5 SE to M2Smart The scanner button is now mechanically contacted and can be triggered by the scanner button in the handle. ® 26.1.3 Removing M2Grip5/M2Grip5 SE from the M2Smart To remove the M2Grip5/M2Grip5 SE, slide the side sections of the M2Grip5/M2Grip5 SE off the device. Then you can guide the M2Grip5/M2Grip5 SE out of the upper retaining strap attachment.
  • Seite 74 To attach the upper and lower M2 logistics protective cap to the M2Smart SE, place it over the corresponding blind cap. The upper logistics protective cap is marked by the ACD logo and also has a recess for the scanner.
  • Seite 75 26.3 M2Key16 Logistics protective caps ® M2Key16 Logistics protective caps are another accessory for the M2Smart SE. Their purpose is to increase fall protection. M2Key16 Logistics protective caps are designed for the keyboard module M2Key16 Logistics. Fig. 81: M2Key16 Logistics protective caps 26.3.1 Scope of delivery The following components are included in the scope of delivery of the M2Key16 Logistics protective caps: M2Key16 Logistics protective caps accessories...
  • Seite 76 26.4 M2Longrange protective caps ® M2Longrange protective caps are another accessory for the M2Smart SE. Their purpose is to increase fall protection. M2Longrange protective caps are designed for the scanner module M2Longrange. Fig. 84: M2Longrange protective caps 26.4.1 Scope of delivery The following components are included in the scope of delivery of the M2Longrange protective caps: ...
