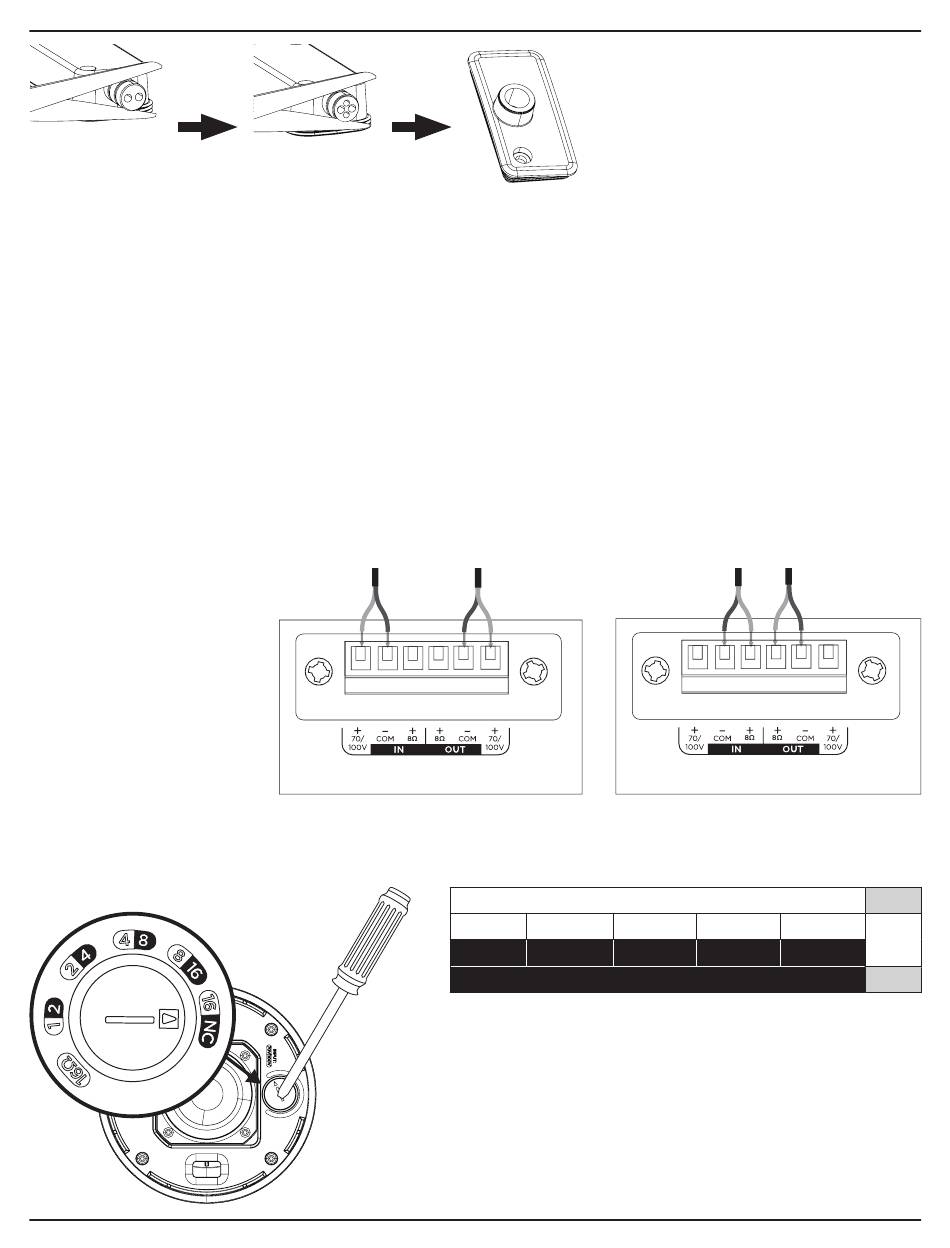

Entrada única
Preparación de la cubierta de entrada resistente a la intemperie
La cubierta de entrada resistente a la intemperie se diseñó para 3 arreglos de cableado diferentes (consulte las imágenes ubicadas arriba).
Para cambiar el formato de la cubierta de entrada a fin de ser compatible con el arreglo del cableado, corte a lo largo de la perforación en
el conducto de goma.
Nota: Solo las aplicaciones de áreas interiores no necesitan el uso de la cubierta de entrada.
Nota: Si utiliza el formato del conducto de goma de abertura completa, es responsabilidad del instalador sellarlo para que no entre agua en el
conector Euroblock.
Cableado de los altavoces
Calibre de cable
El altavoz FreeSpace FS2P está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
Diagramas de conexión
Exponga 6 mm (1/4") de cable sin
aislación para conectarlo a los
terminales.
Nota: El altavoz no está diseñado
para su uso con un conducto rígido.
El altavoz es apto solamente para
conexiones mediante cableado o
conductos flexibles.
Nota: El método de cableado debe
cumplir con los siguientes códigos:
En Canadá, CSA C22.1, el Código
Canadiense de Normas de Electricidad,
Parte I, Estándar de Seguridad para
Instalaciones Eléctricas, Sección 32.
En Estados Unidos, el Código
Eléctrico Nacional, NFPA 70.
Configuración del altavoz
Guía de instalación • FreeSpace FS2P
Entrada y salida
70/100V
Abertura completa
1 W 2 W
2 W 4 W
* Predeterminado de fábrica ** NC: Sin conexión (no utilizar)
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un destornillador
de cabeza plana.
Configuración
) a 14 AWG (2.1 mm
2
16Ω
70 V
4 W 8 W 16 W*
8 W 16 W NC**
100 V
).
2
16 Ω
