Konfigurering
Enkel inngang

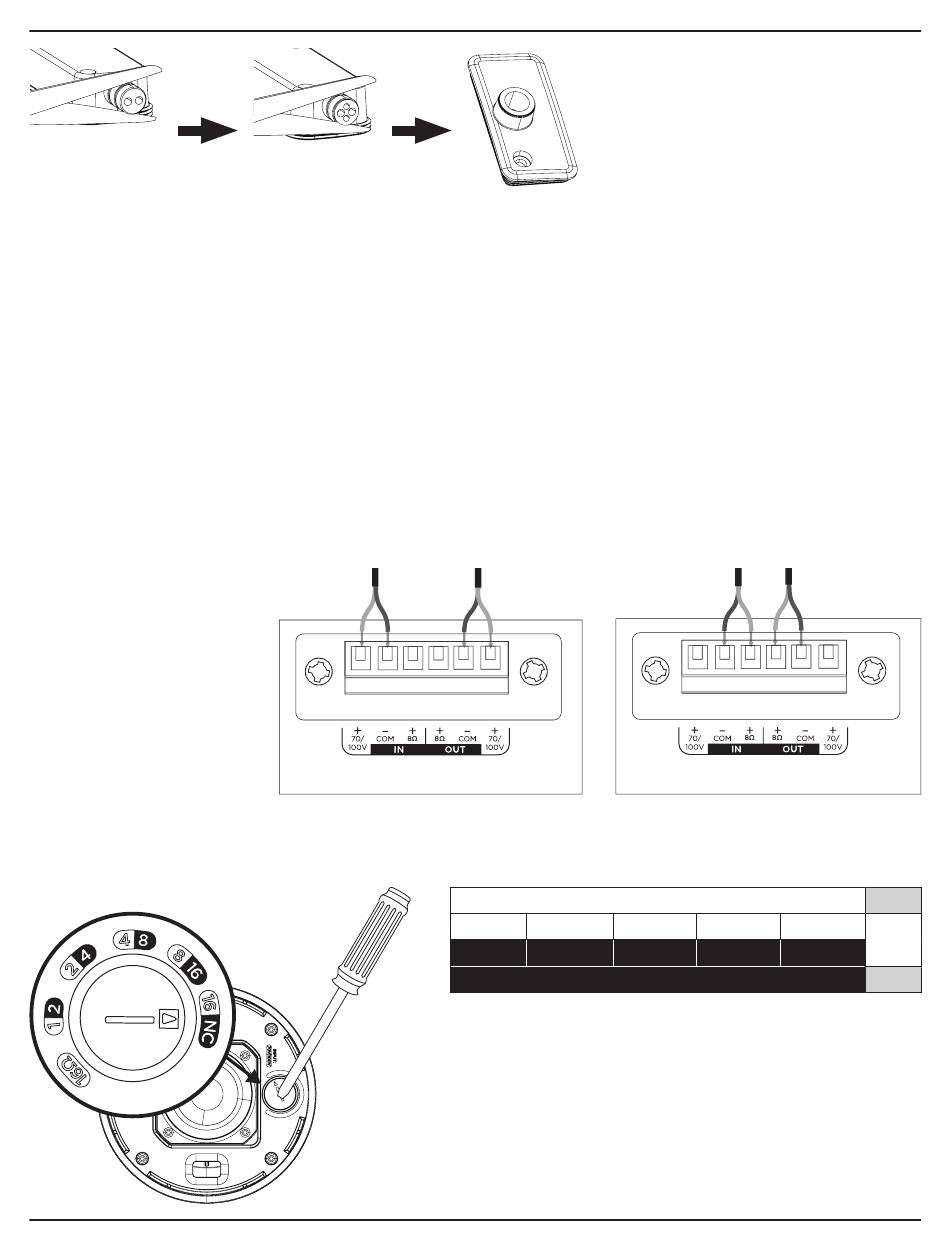

Klargjøre det værbestandige trekket til inngangen
Det værbestandige trekket til inngangen er utformet for tre forskjellige ledningsoppsett (se ovenfor) Hvis du vil endre oppsettet
av trekket til inngangen for å støtte ledningsoppsettet ditt, kan du skjære langs perforeringen på gummirøret.
Merk: Ved innendørsbruk trenger du ikke trekket til inngangen.
Merk: Hvis du bruke det åpne gummirøroppsettet, er det montørens ansvar å forsegle mot vanninntrenging i Euroblock-kontakten.
Kable høyttaleren
Kabeldiameter
FreeSpace FS2P-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm
Koblingsdiagrammer
Eksponer seks millimeter (1/4 tomme)
av ledningen for å feste til terminalene.
Merk: Høyttaleren er ikke sertifisert
for bruk med et stivt rør. Høyttaleren
passer kun med et fleksibelt rør-
eller en ledningskobling.
Merk: Kablingsmetoden må gjøres
i henhold til:
I Canada, CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical Installations,
Section 32;
I USA, The National Electrical Code,
NFPA 70.
Høyttalerinnstillinger
34 • Norsk
Inngang og utgang
70/100V
Helt åpen
1 W 2 W
2 W 4 W
* Fabrikkstandard ** NC: Ingen tilkobling (ikke bruk)
Innstilling av omformerkontakt
Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.
boseprofessional.com
) til 14 AWG (2,1 mm ).
2 2
16Ω
70 V
4 W 8 W 16 W*
8 W 16 W NC**
100 V
FreeSpace FS2P • Monteringsveiledning
16 Ω
