Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2
Guía de instalación . . . . . . . . . . . . . . . . . . . . . 6
Notice d'installation . . . . . . . . . . . . . . . . . . . 10
Installationsanleitung . . . . . . . . . . . . . . . . . . 14
Guida all'installazione . . . . . . . . . . . . . . . . . . 18
Installatiehandleiding . . . . . . . . . . . . . . . . . . 22

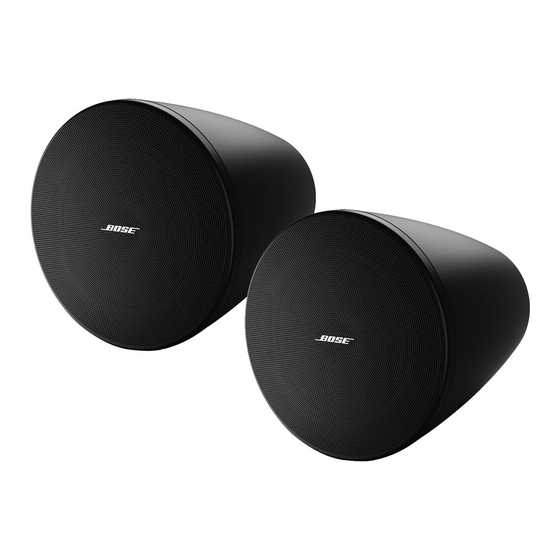

DesignMax DM5P
Pendant Loudspeaker
Monteringsveiledning . . . . . . . . . . . . . . . . . . 26
Instrukcja montażu . . . . . . . . . . . . . . . . . . . . 30
安装指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
安裝指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
設置ガイド . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
46
دليل التركيب
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bose Professional DesignMax DM5P
Inhaltszusammenfassung für Bose Professional DesignMax DM5P
-
Seite 1: Inhaltsverzeichnis
DesignMax DM5P Pendant Loudspeaker Installation Guide . . . . . . . . . . . . . . . . . . . . . . . 2 Monteringsveiledning . -
Seite 2: Important Safety Instructions
Current or Power: (70V): 3W, 6W, 12W, 25W, 50W; (100V): 6W, 12W, 25W, 50W Do not attempt to service this product yourself. Refer all servicing to authorized service centers, installers, technicians, dealers or distributors. To contact Bose Professional or to find a dealer or Regulatory Information distributor near you, visit PRO.BOSE.COM. -
Seite 3: Package Contents
159 mm 275 mm 6.26 in 10.83 in Technical Specifications Important Installation Information For additional specifications, see the DesignMax DM5P technical data sheet Before installing the loudspeaker, review Important at PRO.BOSE.COM. Safety Instructions on page 2. Physical Product Dimensions Bottom diameter: 259 mm Safety and Regulatory Compliance (10.20 in) - Seite 4 Threaded Rod Adapter Pendant Conduit Adapter Wiring the Loudspeaker Wire Gauge The DesignMax DM5P loudspeaker is designed to work with 18 AWG (0.8 mm ) to 14 AWG (2.1 mm ) size wire only. Connection Diagrams Expose six millimeters (1/4 inch) of bare wire to attach to the terminals.
-
Seite 5: Preparing The Installation
Rotate the grille so the logo is in an orientation suitable for your installation. Note: Do not remove the grille unless painting. Logo can be removed from the grille by peeling away from grille surface. Installation Guide • DesignMax DM5P English • 5... -
Seite 6: Instrucciones Importantes De Seguridad
• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especifica como ○ ○ ○ ○ ○ ○ Piezas plásticas aptos para los altavoces DesignMax DM5P. Para obtener información sobre los accesorios ○ ○ ○ ○ ○ Altavoces compatibles, consulte la hoja de datos técnicos del producto en PRO.BOSE.COM. -
Seite 7: Contenido De La Caja
(6.26") Dimensiones del cable Largo: 4.57 m (15.00 pies) El altavoz Bose DesignMax DM5P ha superado pruebas y cumple con los siguientes usos y especificaciones: Diámetro: 2 mm (0.08") • Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de Carga máxima (carga de trabajo segura) - Seite 8 Adaptador de conducto colgante Cableado de los altavoces Calibre de cable El altavoz DesignMax DM5P está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm ) a 14 AWG (2.1 mm Diagramas de conexión Exponga 6 mm (1/4") de cable sin aislación para conectarlo a los...
-
Seite 9: Preparación De La Instalación
Gire la rejilla para que el logotipo esté en una orientación adecuada para su instalación. Nota: No quite la rejilla, a menos que esté pintando. Para quitar el logotipo de la rejilla, retire la superficie de esta. Guía de instalación • DesignMax DM5P Español • 9... -
Seite 10: Consignes De Sécurité Importantes
à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour Informations réglementaires contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, rendez-vous à l’adresse PRO.BOSE.COM. Ce produit est conforme à toutes les directives de l’Union européenne qui s’y Lisez attentivement ces instructions. -
Seite 11: Contenu De L'emballage
(6,26 po) Dimensions du câble Longueur : 4,57 m (15 pieds) L’enceinte Bose DesignMax DM5P a été soumise avec succès à une phase Diamètre : 2 mm (0,08 po) complète de tests et elle est conforme aux spécifications et utilisations suivantes : Charge maximale (charge de sécurité) - Seite 12 Options d’installation et accessoires Adaptateur pour tige filetée Adaptateur de conduit suspendu Câblage de l’enceinte Épaisseur des câbles L’enceinte DesignMax DM5P est conçue pour fonctionner avec des câbles de taille 18 (0,8 mm ) à 14 AWG (2,1 mm ) uniquement. Diagrammes de connexion Exposez six millimètres (1/4 po) de fil...
-
Seite 13: Préparation De L'installation
Tournez la grille pour que l’orientation du logo soit adaptée à votre installation. Remarque : ne retirez pas la grille à moins de la peindre. Il est possible de retirer le logo de la grille en le décollant de la surface de la grille. Notice d’installation • DesignMax DM5P Français • 13... -
Seite 14: Wichtige Sicherheitshinweise
Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen. Die Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Bose Professional Kontaktdaten für Ihr Land finden Sie auf PRO.BOSE.COM. Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance. Lesen Sie die folgenden Anweisungen. -
Seite 15: Verpackungsinhalt
Gebrauch auf Polypropylen-Plastik (PP) entwickelt wurde. Einsatzbereich Nur für den Gebrauch im Innenbereich Verwenden Sie das Seil ausschließlich bis zur angegebenen sicheren Arbeitslast. Die sichere Arbeitslast des im Lieferumfang enthaltenen Montageseils beträgt 45 kg. Installationsanleitung • DesignMax DM5P Deutsch • 15... -
Seite 16: Lautsprechereinstellungen
50 W* 8 Ώ 6 W 12 W 25 W 50 W KA** 100 V * Werkseinstellung ** KA: Kein Anschluss (nicht verwenden) Einstellen des Leistungsabgriffes am Übertrager Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen Schlitzschraubendreher. 16 • Deutsch DesignMax DM5P • Installationsanleitung... -
Seite 17: Vorbereitung Der Montage
Drehen Sie das Abdeckgitter, sodass das Logo als Orientierung für Ihre Installation dienen kann. Hinweis: Das Abdeckgitter darf nur zum Lackieren entfernt werden. Sie können das Logo entfernen, indem Sie es von der Oberfläche des Abdeckgitters abziehen. Installationsanleitung • DesignMax DM5P Deutsch • 17... -
Seite 18: Specifiche Di Prodotto
Per contattare Informazioni sulle normative Bose Professional o per trovare il rivenditore o distributore più vicino, visitare PRO.BOSE.COM. Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. -
Seite 19: Contenuto Della Confezione
Conformità alle norme di sicurezza Altezza: 299 mm Diametro della parte superiore: 159 Il diffusore Bose DesignMax DM5P ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito: Dimensioni dei cavi Lunghezza: 4,57 m •... - Seite 20 Adattatore per tirante filettato Adattatore per tubo protettivo sospeso Cablaggio del diffusore Diametro dei cablaggi Il diffusore DesignMax DM5P è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm ) e 14 AWG (2,1 mm Schemi di collegamento Scoprire 6 mm di filo non rivestito da collegare ai terminali.
-
Seite 21: Preparazione Dell'installazione
Ruotare la griglia in modo che l’orientamento del logo sia adatto all’installazione. Nota: non rimuovere la griglia se non per verniciarla. Il logo può essere rimosso dalla griglia staccandolo dalla superficie della stessa. Guida all'installazione • DesignMax DM5P Italiano • 21... -
Seite 22: Belangrijke Veiligheidsinstructies
Om contact op te Wettelijk verplichte informatie nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar PRO.BOSE.COM. Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. -
Seite 23: Inhoud Van De Doos
Hoogte: 299 mm regelgeving Diameter bovenkant: 159 mm Afmetingen kabel Lengte: 4,57 m De Bose DesignMax DM5P-luidspreker is getest en voldoet voor onderstaande specificaties en toepassingen: Diameter: 2 mm • ANSI/UL 1480A-2016, Speakers for Commercial & Safety Maximale last (veilige werklast) 45,36 kg Professional Use... - Seite 24 Installatieopties en -accessoires Adapter draadeinde Adapter hanggeleider De luidspreker bekabelen Bekabelingsdiameter De DesignMax DM5P-luidspreker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm ) tot 14 AWG (2,1 mm Aansluitdiagrammen Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.
-
Seite 25: De Installatie Voorbereiden
Draai de grille om het logo de juiste oriëntatie voor uw installatie te geven. Opmerking: Verwijder de grille niet tenzij u de luidspreker gaat verfen. U kunt het logo verwijderen door dit van de grille los te trekken. Installatiehandleiding • DesignMax DM5P Nederlands • 25... -
Seite 26: Viktige Sikkerhetsinstruksjoner
Merknad 2: − angir at det begrensede stoffet samsvarer med fritaket. med DesignMax DM5P-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på PRO.BOSE.COM. Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017. -
Seite 27: Innhold I Pakken
Viktige sikkerhetsinstruksjoner på side 26. Fysisk Produktmål Diameter nederst: 259 mm Samsvar med sikkerhet og forskrifter Høyde: 299 mm Bose DesignMax DM5P-høyttaleren har bestått tester og samsvarer med Diameter øverst: 159 mm følgende spesifikasjoner og bruksområder: Kabelmål Lengde: 4,57 m • Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål... - Seite 28 Monteringsalternativer og tilbehør Gjenget stangadapter Anhengadapter Kable høyttaleren Kabeldiameter DesignMax DM5P-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm ) til 14 AWG (2,1 mm Koblingsdiagrammer Eksponer seks millimeter av ledningen for å feste til terminalene. 70/100 V 8 Ω...
- Seite 29 Roter grillen slik at logoen er i en retning som passer til monteringen. Merk: Ikke fjern gitteret med mindre du skal male det. Logoen kan fjernes fra grillen ved å dra den vekk fra overflaten på grillen. Monteringsveiledning • DesignMax DM5P Norsk • 29...
-
Seite 30: Ważne Zalecenia Dotyczące Bezpieczeństwa
Części z tworzyw sztucznych • Należy używać wyłącznie sprzętu i akcesoriów dostarczonych lub określonych przez firmę ○ ○ ○ ○ ○ Głośniki Bose jako odpowiednie do głośników DesignMax DM5P. Informacje na temat zgodnych ○ ○ ○ ○ ○ Przewody akcesoriów można znaleźć w arkuszu danych technicznych produktu pod adresem Uwaga 1: symbol „○”... -
Seite 31: Zawartość Opakowania
Wymiary produktu Średnica na dole: 259 mm (10,20 cala) i zgodności Wysokość: 299 mm (11,77 cala) Średnica na górze: 159 mm Głośnik Bose DesignMax DM5P przeszedł testy i jest zgodny (6,26 cala) z następującymi specyfikacjami i zastosowaniami: Wymiary linki Długość: 4,57 m (15,00 stóp) • Zgodność z normami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego i specjalistycznego... - Seite 32 Gwintowany adapter w kształcie tulei Adapter przepustu kablowego i zwieszaka Podłączanie okablowania do głośnika Grubość przewodu Do montażu głośnika DesignMax DM5P należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm ) do 14 AWG (2,1 mm Schematy połączeń Odsłonić sześć milimetrów (1/4 cala) nieizolowanego przewodu, aby podłączyć...
-
Seite 33: Przygotowanie Do Montażu
Za pomocą dołączonych do zestawu opasek kablowych poprowadź okablowanie głośnika wzdłuż linki podwieszającej. Obróć maskownicę tak, aby logo znajdowało się we właściwym położeniu. Uwaga! Nie zdejmuj maskownicy, chyba że w celu pomalowania. Logo można usunąć, odczepiając je od maskownicy. Podręcznik instalacji • DesignMax DM5P Polski • 33... -
Seite 34: 安装指南
○ ○ ○ ○ ○ 线缆 道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地 的建筑法规。 备注 1：“○”表示限用物质的百分比含量未超出参考值。 • 仅使用随附安装紧固件和附件或 Bose 指定与 DesignMax DM5P 扬声器配合 备注 2：“−”表示限用物质属于豁免项目范围。 使用的安装紧固件和附件。有关兼容配件的信息，请参阅 PRO.BOSE.COM 上的产品技术参数表。 生产日期：序列号中第八位数字表示生产年份；“7”表示 2007 年或 2017 年。 • 请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃 中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由 的蜡烛）置于本产品上或本产品附近。 贸易试验区日樱北路 353 号，9 号厂房 C 部位 • 未经授权切勿改装本产品。... - Seite 35 299 毫米 10.20 英寸 11.77 英寸 159 毫米 275 毫米 6.26 英寸 10.83 英寸 技术规格 重要安装信息 有关其他规格，请参阅 PRO.BOSE.COM 上的 DesignMax DM5P 技术参数表。 安装扬声器之前，请阅读第 34 页上的重要安全说明。 扬声器单元 产品尺寸 底部直径：259 毫米（10.20 英寸） 安全与法规遵从 高度：299 毫米（11.77 英寸） 顶部直径：159 毫米（6.26 英寸） Bose DesignMax DM5P 扬声器经过测试，符合以下规格和用途：...
- Seite 36 设置 PRO.BOSE.COM 安装选件和配件 螺纹杆适配器 吊架导管适配器 扬声器接线 线规 DesignMax DM5P 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。 接线图 露出六毫米（1/4 英寸）长的裸线以连接 到端子。 70/100V 8Ω 扬声器设置 50W* 8Ώ NC** 100V * 出厂默认设置 ** NC：无连接（不使用） 变压器抽头设置 转动设置抽头。使用平头螺丝刀。 36 • 简体中文 DesignMax DM5P • 安装指南...
- Seite 37 安装 准备安装 使用安全绳 某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构， 以提供额外的安全保障。选择符合当地建筑规范和条例的安装位置、 方法和硬件。 Bose 建议使用 (A) 一根保险钢丝或 (B) 一根安全绳（不随附） 作为辅助固定装置。有关安全连接点，请参阅右侧图片。 使用螺纹杆适配器或吊架导管适配器附件时，随附的悬吊线缆可用作 安全绳。 对于已实施的任何辅助固定装置，请遵循制造商的说明。 安装扬声器 开始安装之前，请务必调整您的扬声器抽头设置。 将随附的悬挂安全绳穿过安全绳紧固件，并将安全绳缠绕在支撑结构上；使用安全绳紧固件固定安全绳。 注意：安全绳紧固件上的箭头表示安全绳的 方向。 A. 将紧固件工具插入释放孔并调整安全绳以松开安全绳。 拉动悬吊线缆的松弛端，以将安全绳调整到所需高度。 将线缆夹固定至中心连接点。达到所需的扬声器高度后，切断多余的线缆。 注意：切割到一定长度后，用钢丝钳修剪任何磨损的细丝。 拔下接线端子并接线，然后将端子重新插入扬声器。有关接线信息，请参阅第 36 页的扬声器接线。 注意：如果您打算使用辅助线缆，可以将其放置在外壳顶部的扬声器凹陷处。 使用随附的线缆扎带将接线固定至悬吊线缆。 旋转网罩，使徽标的方向与装置相符。 注意：除非进行涂漆，否则不要卸下网罩。徽标可从网罩上取下。 安装指南 • DesignMax DM5P 简体中文 • 37...
-
Seite 38: 安裝指南
○ ○ ○ ○ 連接線 請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。 備註 1：「○」表示限用物質的濃度百分比含量未超過參考值。 • 僅限使用 Bose 隨附或指定用於 DesignMax DM5P loudspeakers 揚聲器的五金 備註 2：「−」表示限用物質屬於豁免項目範圍。 部件與配件。如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產 生產日期：序號第八位數代表製造年份；「7」代表 2007 或 2017。 品技術資料表。 • 請使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本 中國進口商：Bose Electronics (Shanghai) Company Limited，中國 (上海) 自由貿易 產品上或本產品附近。... - Seite 39 10.20 吋 11.77 吋 159 公釐 275 公釐 6.26 吋 10.83 吋 技術規格 重要安裝資訊 如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 DesignMax DM5P 技術資料表。 安裝揚聲器之前，請先閱讀第 38 頁的「重要安全指示」。 外觀 產品尺寸 底部直徑：259 公釐 (10.20 吋) 安全與規章遵循 高度：299 公釐 (11.77 吋) 頂部直徑：159 公釐 (6.26 吋) Bose DesignMax DM5P loudspeaker 揚聲器通過測試，且符合下列規格及用途：...
- Seite 40 設定 PRO.BOSE.COM 安裝選項與配件 螺栓轉接頭 吊裝導管接頭 揚聲器接線 線規 DesignMax DM5P 揚聲器的設計僅可使用 18 AWG (0.8 mm ) 至 14 AWG (2.1 mm ) 的線材。 接線圖 露出 6 公釐 (1/4吋) 的裸線， 以連接至端子。 70/100V 8Ω 揚聲器設定 50W* 8Ω NC** 100V * 原廠預設 ** NC：無連線 (請勿使用) 變壓器抽頭設定...
- Seite 41 PRO.BOSE.COM 安裝 安裝準備 使用安全纜索 部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力， 加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、 方式和五金部件。 Bose 建議使用 (A) 安全索或 (B) 安全纜索來作為輔助固定機制 (未隨附)。請參見右圖，瞭解安全安裝點。 隨附的懸吊纜線若搭配螺栓轉接頭或吊裝導管轉接頭配件， 則可作為安全纜索使用。 請遵守製造商的指示來施作任何輔助固定機制。 安裝揚聲器 著手安裝之前，請務必先調整揚聲器的功率抽頭設定。 將隨附的懸吊纜線插入纜線結線器之中，然後將纜線繞過支撐結構；接著，使用纜線結線器固定纜線。 備註：纜線結線器上有箭頭指示纜線方向。 A. 若要鬆開纜線，請將結線器工具插入釋放孔內，並調整纜線。 拉動懸吊纜線鬆弛的一端，將纜線調整至所需的高度。 將纜線夾固定於中心安裝點。將揚聲器調整至所需的高度之後，請裁除多餘的纜線。 備註：裁切為一定的長度之後，請使用剪線器修剪所有磨損的電線絲。 取下連接器，將連接線接入連接器，然後將連接器重新插入揚聲器。如需瞭解配線資訊，請參見第 40 頁「揚聲器接線」。 備註：如需預留額外纜線長度，可繞圈收納於外殼頂部凹陷處。 使用隨附的纜線束帶，將接線固定於懸吊纜線。 旋轉網罩，使標誌方向符合您的安裝需求。 備註：除非上漆之用，否則請勿移除網罩。標誌可從網罩表面撕下移除。 安裝指南 • DesignMax DM5P 繁體中文 • 41...
-
Seite 42: 設置ガイド
O: 該 当部分のすべての素材に含まれる有害／危険物質がGB/T 26572の制限要件を 下回っていることを示します。 • ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従ってください。 X: こ のパーツに使用されている1種類以上の均質物質に含まれている当該有毒/有 各地域の建築に関する条例や規制など、適用される全ての法律に従って本製品 害物質が、GB/T 26572の制限要件を上回っていることを示します。 およびその取付金具を設置することは施工業者の責任です。本製品を設置する 前に、各地域の管轄官庁に相談してください。 • 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備 台湾における有害物質の使用制限表 機器等への損傷の原因となる可能性があります。適用する設置方法の信 頼性を評価することは、施工業者の責任です。適切な部品および安全な 機器名: DesignMax DM5P、形式: 841166 設置技術の知識を持つ専門の施工業者のみが、天井へのスピーカーの 制限される物質および化学記号 設置を行うことができます。 ポリ臭化ジフェ • 結露や水に晒される場所に本体を設置しないでください。 カドミウム 六価クロム ポリ臭化ビフェ ユニット名 鉛(Pb) 水銀（Hg） ニルエーテル... - Seite 43 45.36 kg 最大荷重（定格荷重） Number 3N89 質量、スピーカー（シングル） 約4.13 kg • NFPA 70、米国電気工事規程（2017年、第640条）に準拠したクラス1、クラス2、 約11.00 kg 梱包質量（ペア） クラス3の配線による設置に対応 動作温度範囲 0 °C～50 °C (32 °F～122 °F) ブラック（RAL 9005類似）、 色 ホワイト（RAL 9003類似） 塗装可能 ポリプロピレン（PP）プラスチック向け の塗料を選択してください。 使用可能環境 屋内専用 ケーブルは、必ず定められた定格荷重内で使用してください。付属のサスペンショ ンケーブルの定格荷重は約45kgです。 設置ガイド • DesignMax DM5P 日本語 • 43...
- Seite 44 PRO.BOSE.COM セットアップ 設置オプションとアクセサリー ねじ棒アダプタ ペンダントコンジットアダプタ スピーカーの配線 ケーブルゲージ DesignMax DM5Pで使用できるケーブル径は、18 AWG（0.8 mm ）～14 AWG（2.1 mm ）のみです。 接続図 裸線を長さ6 mm（1/4インチ）露出して端子 に接続します。 70/100V 8Ω スピーカーの設定 50W* 8Ω NC** 100V *工場出荷時設定 **NC: 未接続（使用しない） トランスフォーマータップの設定 回転させてタップを設定します。マイナスドライバーを使用します。 44 • 日本語 DesignMax DM5P • 設置ガイド...
- Seite 45 PRO.BOSE.COM 設置 設置の準備 安全ケーブルの使用 お住まいの地域により、安全性の強化のため、スピーカーの構造物に対 する固定に二次的な方法も用いることが法令により義務づけられている 場合があります。適用される建築基準や規制を満たす設置場所や設置方 法、器具を選択してください。 安全確保のための補助的な器具として、（A）落下防止ワイヤー、（B）安全 ケーブルのいずれかの使用をお勧めします（付属していません）。安全器 具の取り付けポイントについては、右の図を参照してください。 付属のサスペンションケーブルは、アクセサリーのねじ棒アダプタまたは ペンダントコンジットアダプタを使用する場合、安全ケーブルとして使用 できます。 補助的な安全器具をご使用になる際は、製造元の指示に従ってください。 スピーカーの取り付け 取り付けを開始する前に、必ず、スピーカータップ設定を調整してください。 ケーブル留め具に付属のサスペンションケーブルを差し込み、支持構造にケーブルを巻き付けることで、ケーブル留め具を使用してケーブルを固定します。 注: ケーブル留め具の矢印は、ケーブルの方向を示しています。 A. ケーブルを緩めるには、留め具ツールをリリース穴に差し込んでケーブルを調整します。 吊り下げ用ケーブルの固定されていない方の端を引っ張り、ケーブルを目的の高さまで調整します。 ケーブルクリップを中央の取り付けポイントに取り付けます。スピーカーが目的の高さに到達したら、余分なケーブルを切断します。 注: 長さを調整した後、ワイヤーカッターで摩耗したフィラメントを切り落としてください。 スピーカーからコネクタを外し、ケーブルを配線し、コネクタを元に戻します。配線について詳しくは、44ページの「スピーカーの配線」を参照してください。 注: サービスループを使用する場合は、スピーカー筐体の上面にあるくぼみに収納できます。 付属のケーブル結束バンドを使用して、配線ケーブルを吊り下げ用ケーブルに固定します。 グリルを回転させて、ロゴを設置に適した向きにします。 注: 塗装以外でグリルを取り外さないでください。ロゴは、グリル表面から剥がして取り外すことができます。 設置ガイド • DesignMax DM5P 日本語 • 45...
- Seite 46 .يأتي هذا المنتج مع ضمان محدود .Bose ال تستخدم كبل التعليق المتدل ّ ي إال مع مك ب ّرات صوت متدلية من .PRO.BOSE.COM للحصول على تفاصيل حول الضمان، تف ض ّل بزيارة 46 • العربية DesignMax DM5P • دليل التركيب...
- Seite 47 لالستخدام الداخلي فقط البيئة استخدم دائ م ً ا الكبالت ضمن نطاق الحمولة التشغيلية اآلمنة المنصوص عليها. يتم ي ّز كبل التعليق المض م ّ ن بحمولة .تشغيلية أمنة تبلغ 00 رطل • دليل التركيبDesignMax DM5P 74 • العربية...
- Seite 48 واط 001 فولت ): بدون توصيل (ال تستخدمهNC ** * القيمة االفتراضية للشركة المصنعة إعداد تفريع المحو ّ ل .ث ب ّ ِ ت التفريع بإدارته. استخدم مفك براغي برأس مسطح 48 • العربية DesignMax DM5P • دليل التركيب...
- Seite 49 .اعمل على تدوير الحاجز الشبكي بحيث يكون الشعار في االتجاه المناسب للتركيب .مالحظة: ال ت ُ زل الحاجز الشبكي إال عند الطالء. يمكن إزالة الشعار من الحاجز الشبكي عبر نزعه عن سطح الحاجز الشبكي • دليل التركيبDesignMax DM5P 94 • العربية...
- Seite 52 ©2020 Bose Corporation, All rights reserved. Framingham, MA 01701-9168 USA PRO.BOSE.COM AM860909 Rev. 00 October 2020...
