Installazione
Rimozione della griglia
Inserire un attrezzo di piccole dimensioni (non più di 1,5 millimetri di diametro) nel foro della griglia che si trova sul bordo e tirare per
sganciare la griglia.
ATTENZIONE: non utilizzare un cacciavite per far leva sulla griglia e tentare di separarla dal cabinet. Ciò potrebbe
danneggiare il diffusore.
Conformità alle norme di sicurezza
Il diffusore FreeSpace FS2P ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate
di seguito:
Certificazione ANSI/UL 1480A-2016, Diffusori per uso professionale e commerciale e di sicurezza
Utilizzo generico – UL Categoria UEAY, Numero file S36835.
Adatto per l'uso in ambienti interni non caratterizzati da umidità.
EN 54-24: 2008, diffusore per sistemi di allarme vocale per Sistemi di rivelazione e di segnalazione d'incendio per edifici
Classe di protezione: A (applicazioni in interni)
Adatto per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electric Code,
2002, Articolo 640.
Adatti per l'uso con metodi di cablaggio per circuiti di allarme antincendio in conformità a NFPA 70, National Electric Code, 2002,
Articolo 760.
NFPA 70, National Electric Code, 2002, Articolo 300-22(c).
NFPA 90-A, 2002, Installazione di sistemi di condizionamento dell'aria e ventilazione, Paragrafo 4.3.10.2.6.5.
Direttiva EMC 89/336/EEC e articolo 10 (1) della direttiva, in conformità a EN50081-1 e EN50082-1, come indicato dal marchio CE.
Il diffusore FreeSpace FS2P è stato progettato in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemi
combinati:
British Standard Code of Practice BS 5839, Sezione 8, se utilizzato con morsettiera in ceramica e fusibile termico.
Collaudato in conformità a IEC60268-5.
Certificato EN 54-24

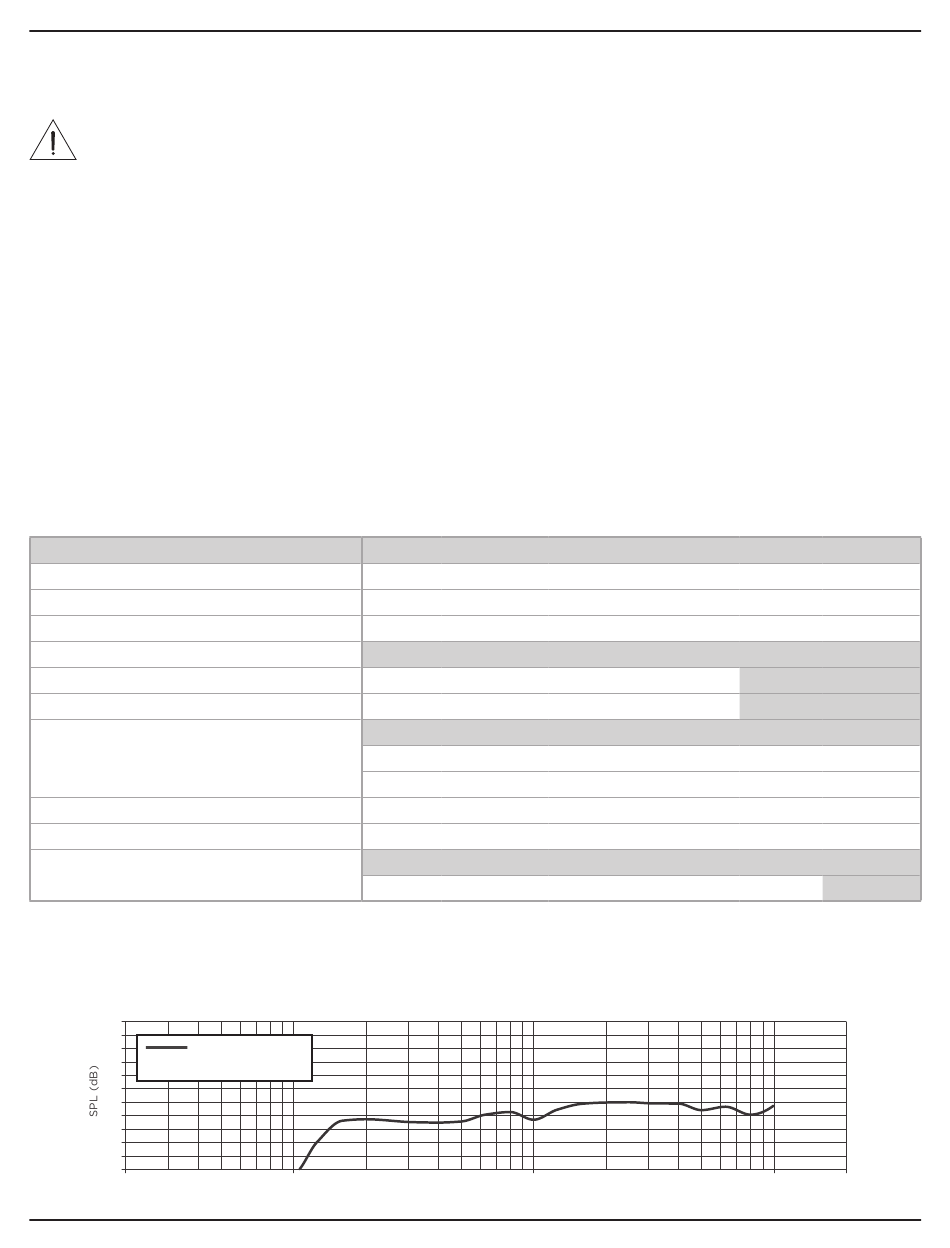

1
Gamma di frequenza
Sensibilità (1 W a 4 m)
Misurazione max SPL a 4 m
Banda d'ottava dell'angolo di copertura (Hz)
Copertura orizzontale
Copertura verticale
Impedenza
Impedenza nominale passiva
Potenza sonora nominale
Certificato EN 54-24
Note a piè di pagina
1. I dati delle specifiche sono stati misurati in una camera anecoica, a campo libero. Il piano di riferimento si trova sulla superficie della
griglia ed è perpendicolare all'asse di riferimento. L'asse di riferimento è perpendicolare al centro della superficie della griglia. Il piano
orizzontale contiene l'asse di riferimento ed è perpendicolare al piano di riferimento.
90
85
Con il certificato
80
EN 54-24 EQ
75
applicato
70
65
60
55
50
45
40
35
20
26 • Italiano
da 100 Hz a 10 kHz
70,3 dB
79,5 dB
500 1000
360° 190°
360° 190°
1 W
70 V 4900 Ω
100 V -
16 Ω
16 W
Tipo Freq
PEQ 10900 Hz
Risposta in frequenza sull'asse
100
Frequency (Hz)
2000 4000
120° 123°
115° 120°
2 W 4 W
2450 Ω 1225 Ω
5000 Ω 2500 Ω
Gain Q
-12 dB 10
1000
FreeSpace FS2P • Guida all'installazione
boseprofessional.com
8 W 16 W
613 Ω 306 Ω
1250 Ω 625 Ω
BW
0,144
10000 20000
