Bose Professional FreeSpace FS2P Installationsanleitung Seite 19

boseprofessional.com
Einzelanschluss

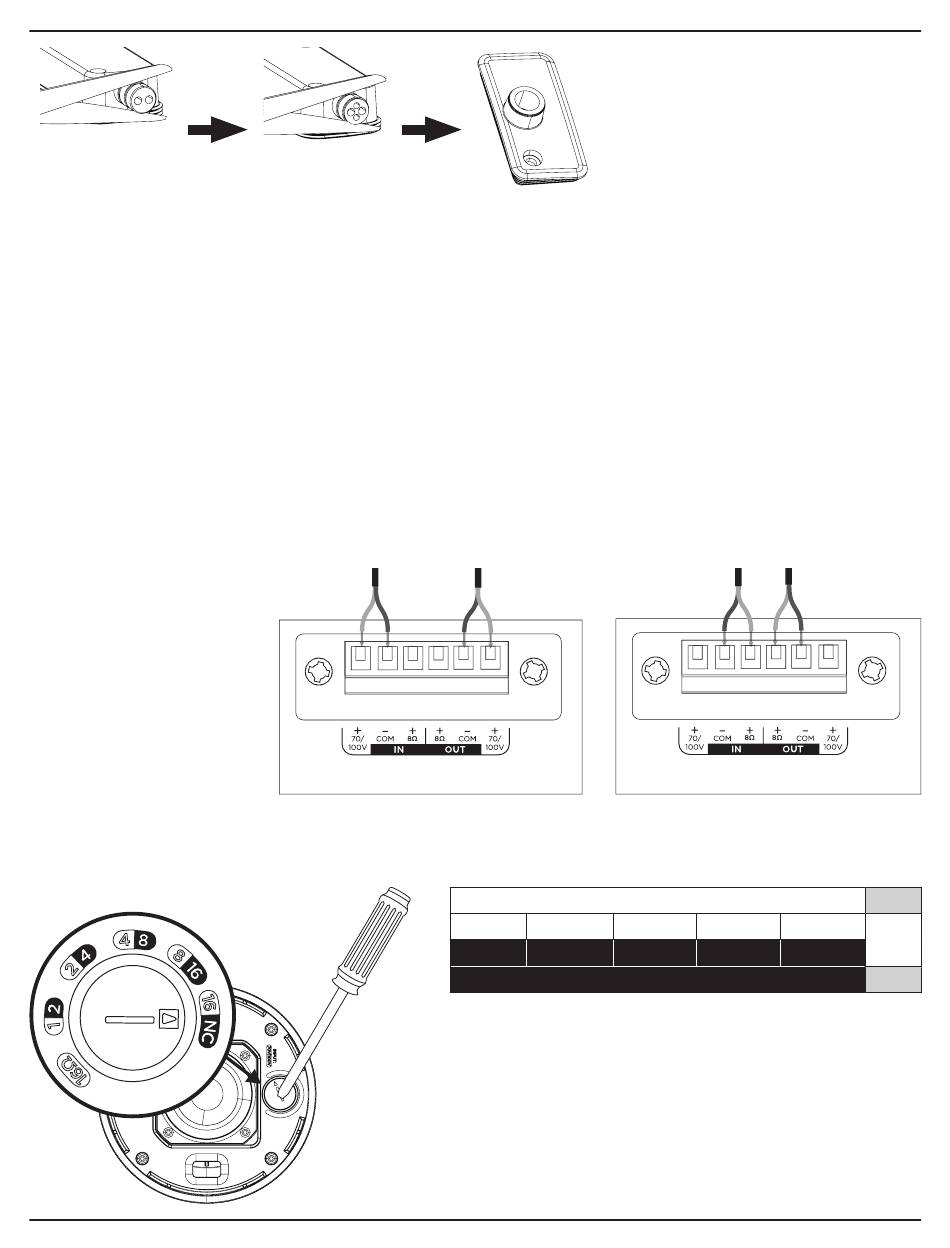

Vorbereitung der wetterbeständigen Abdeckung der Anschlüsse
Die wetterbeständige Abdeckung der Anschlüsse ist für drei verschiedene Anschlussarten geeignet (siehe oben). Um die Abdeckung an die gewünschte
Anschlussart anzupassen, schneiden Sie die Gummiummantelung entlang der entsprechenden Perforation ab.
Hinweis: Bei Verwendung ausschließlich im Innenbereich ist eine Abdeckung der Anschlüsse nicht notwendig.
Hinweis: Wird die große Öffnung der Gummiummantelung verwendet, ist der Monteur dafür verantwortlich, sie so abzudichten, dass der
Euroblock-Anschluss vor eindringendem Wasser geschützt ist.
Verkabeln des Lautsprechers
Kabeldurchmesser
Der FreeSpace FS2P Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm
(2,1 mm ) entwickelt.
2
Anschlussdiagramme
Isolieren Sie einen Teil des Drahtes
(6 mm) für den Anschluss an die
Anschlüsse ab.
Hinweis: Der Lautsprecher ist
nicht für die Verwendung mit
einem Kabelschutzrohr geeignet.
Der Lautsprecher ist für Kabel mit
flexiblem Mantel oder Einzeldrähte
vorgesehen.
Hinweis: Die Verdrahtung muss den
folgenden Vorschriften entsprechen:
In Kanada: CSA C22.1, Canadian
Electrical Code, Teil I, Safety Standard
for Electrical Installations, Abschnitt 32
In den USA: National Electrical Code,
NFPA 70.
Lautsprechereinstellungen
Installationsanleitung • FreeSpace FS2P
Ein- und Ausgang
70/100V
Große Öffnung
1 W 2 W
2 W 4 W
* Werkseinstellung ** KA: Kein Anschluss (nicht verwenden)
Einstellen des Leistungsabgriffes am
Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür
einen Schlitzschraubendreher.
Systemeinrichtung
) bis 14 AWG
2
16Ω
70 V
4 W 8 W 16 W*
8 W 16 W KA**
100 V
16 Ω
Deutsch • 19
