Jedno wejście

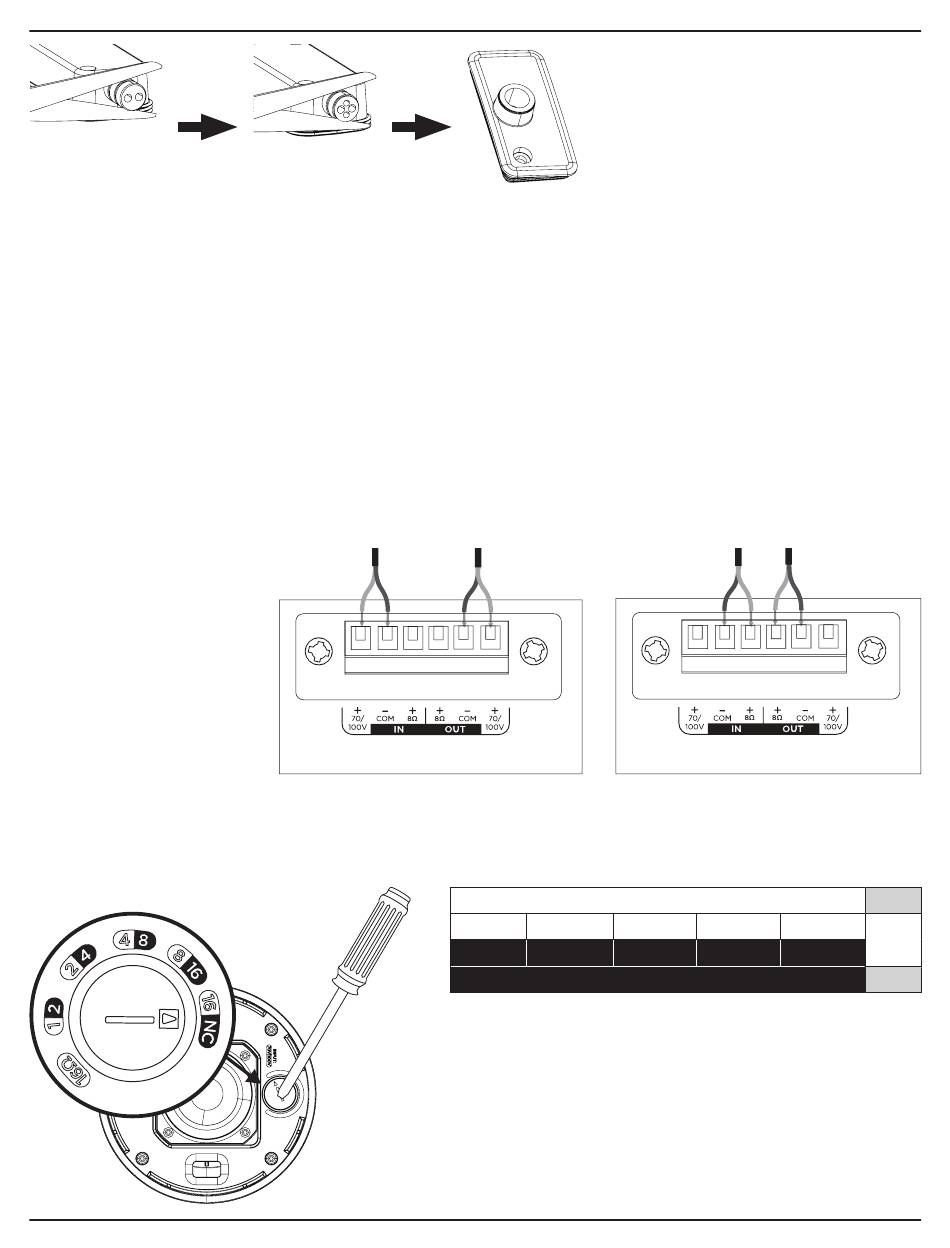

Przygotowanie osłony chroniącej przed działaniem warunków atmosferycznych
Osłona chroniąca przed działaniem warunków atmosferycznych jest przystosowana do trzech rożnych konfiguracji okablowania (patrz powyżej).
Aby zmienić konfigurację osłony wejść i dopasować ją do pożądanego układu, odetnij końcówkę zgodnie z dziurkowaniem.
Uwaga: jeśli urządzenie jest używane tylko w pomieszczeniach, nie trzeba stosować osłony wejść.
Uwaga: wybierając całkowicie otwartą konfigurację gumowej rurki, instalator musi zabezpieczyć system przed wniknięciem wody do złącza Euroblock.
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika FreeSpace FS2P należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm
Schematy połączeń
Odsłonić sześć milimetrów (1/4 cala)
nieizolowanego przewodu, aby
podłączyć go do zacisków.
Uwaga! Głośnik nie jest
przeznaczony do użytku ze
sztywnym kanałem kablowym.
Głośnik może być podłączany
wyłącznie do elastycznego kanału
kablowego lub okablowania.
Uwaga: okablowanie musi być
wykonane zgodnie z następującymi
normami:
(w Kanadzie) certyfikat CSA C22.1
Canadian Electrical Code, część
I, Safety Standard for Electrical
Installations, punkt 32;
(w Stanach Zjednoczonych) norma
NFPA 70.
Ustawienia głośnika
Podręcznik instalacji • FreeSpace FS2P
Wejście i wyjście
70/100V
Całkowicie otwarta
1 W 2 W
2 W 4 W
* Ustawienia fabryczne ** NC brak połączenia (nie używać)
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.
Konfiguracja
) do 14 AWG (2,1 mm
2
16Ω
70 V
4 W 8 W 16 W*
8 W 16 W NC**
100 V
).
2
16 Ω
