Configurazione
Ingresso singolo

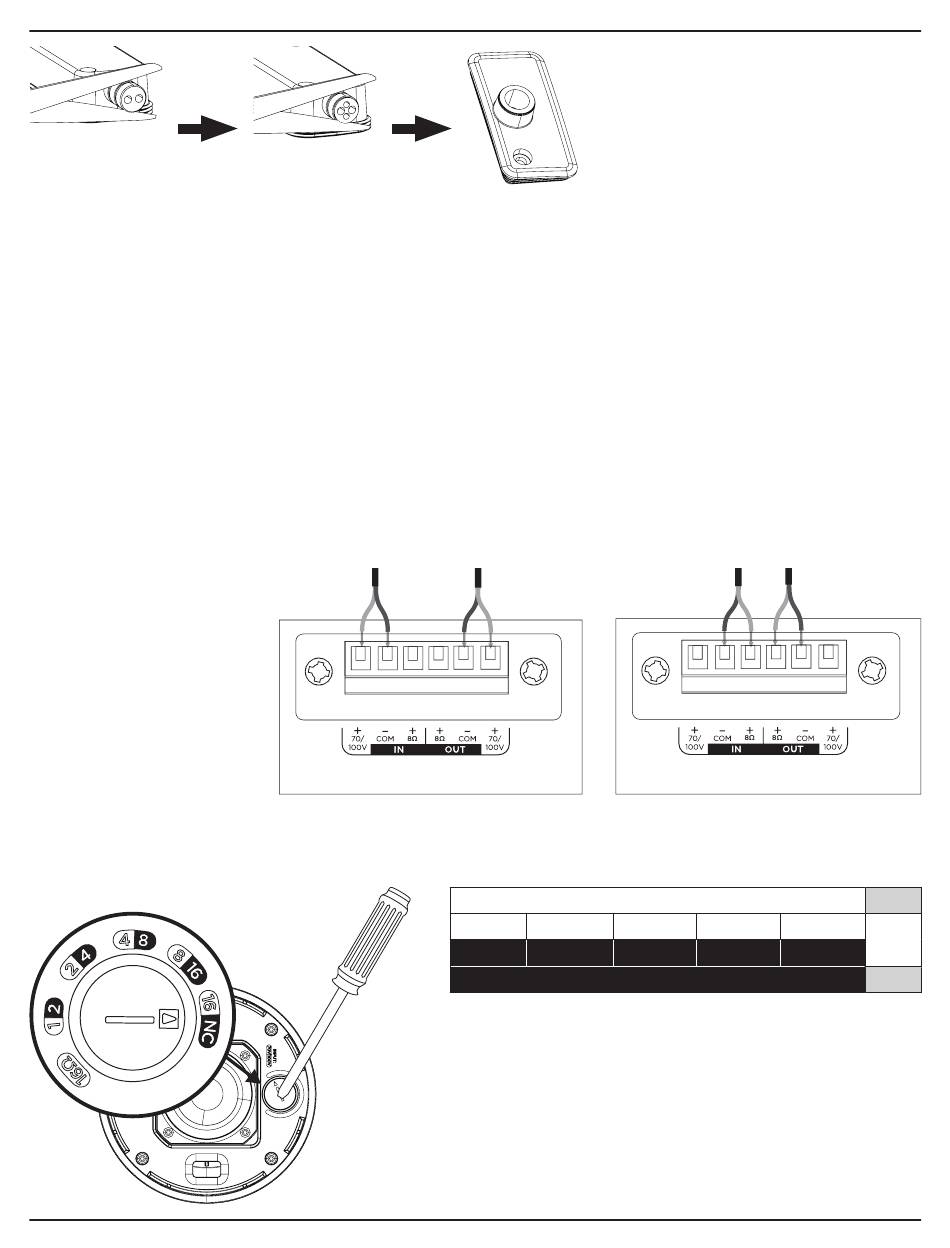

Preparazione della cover di protezione degli ingressi resistente agli agenti atmosferici
La cover di protezione degli ingressi resistente agli agenti atmosferici è progettata per tre diversi tipi di cablaggio (vedere sopra). Per adattare
la configurazione della cover di protezione degli ingressi al tipo di cablaggio in uso, tagliare il tubo protettivo in gomma lungo la perforazione.
Nota: le applicazioni solo per interni non richiedono l'uso della cover di protezione degli ingressi.
Nota: se viene utilizzata la configurazione con tubo protettivo in gomma aperto, è responsabilità dell'installatore sigillarlo per prevenire penetrazioni
di acqua nel connettore Euroblock.
Cablaggio del diffusore
Diametro dei cablaggi
Il diffusore FreeSpace FS2P è concepito esclusivamente per l'impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm
e 14 AWG (2,1 mm ).
2
Schemi di collegamento
Scoprire 6 mm di filo non rivestito da
collegare ai terminali.
Nota: il diffusore non è certificato
per l'utilizzo con un corrugato rigido.
Il diffusore può essere utilizzato
con connessioni di cablaggio o tubi
protettivi flessibili.
Nota: il metodo di cablaggio deve
essere conforme alle seguenti
normative.
In Canada, CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical Installations,
Section 32.
Negli Stati Uniti, National Electrical
Code, NFPA 70.
Impostazioni del diffusore
24 • Italiano
Ingresso e uscita
70/100V
Ampia apertura
1W 2W
2W 4W
*Impostazioni di fabbrica **NC: nessuna connessione (non utilizzare)
Impostazione potenza del trasformatore
Selezionare la potenza ruotando il potenziometro tramite un cacciavite
a testa piatta.
boseprofessional.com
16Ω
70 V
4W 8W 16W*
8W 16W NC**
100 V
FreeSpace FS2P • Guida all'installazione
)
2
16 Ω
