單輸入

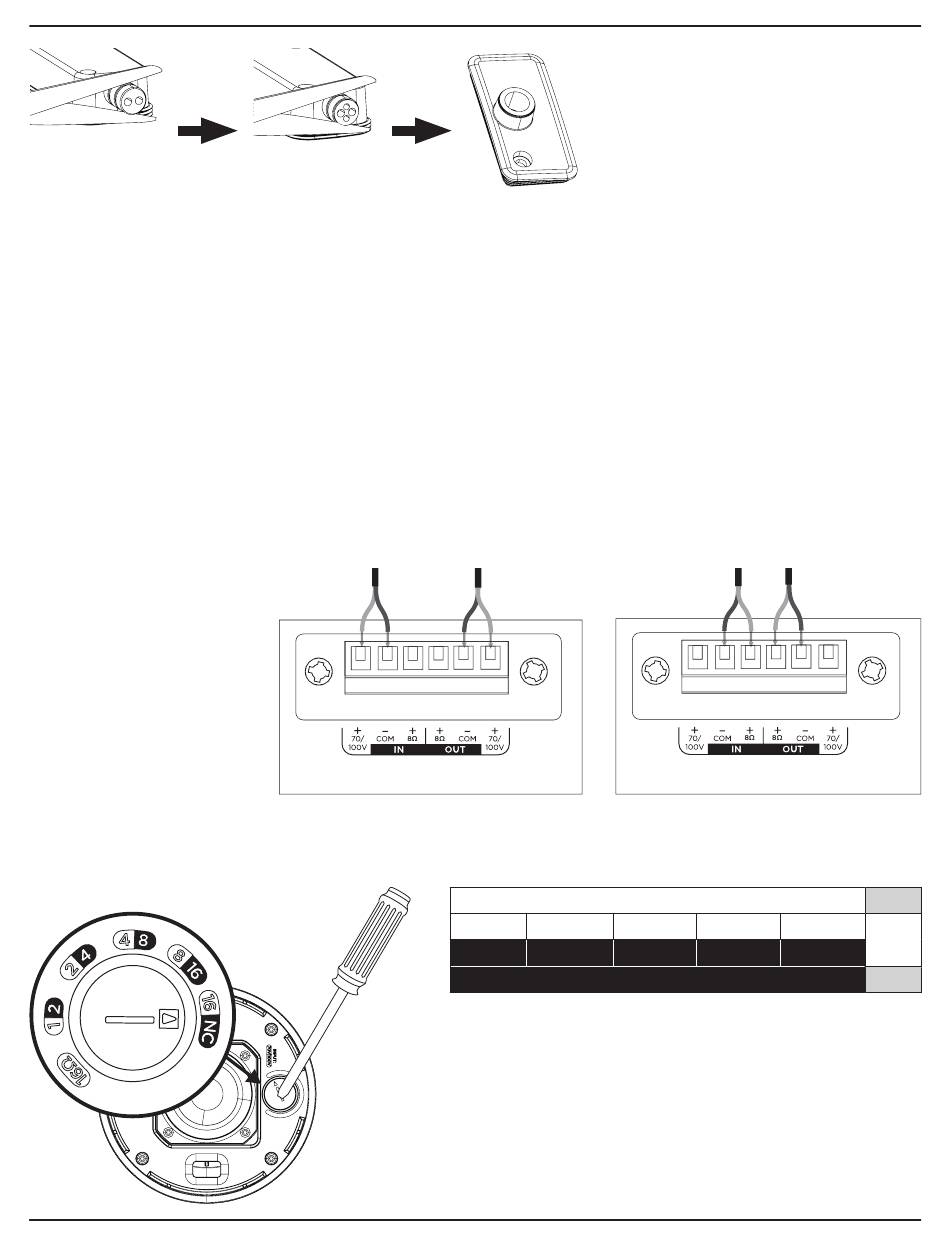

防風雨輸入端子外蓋安裝前處理
防風雨輸入端子外蓋設計適用三種不同配線情況 (如上圖)。若要變更輸入端子外蓋配置符合您的配線需求，請沿著橡膠導管鏤空處裁剪。
備註：純室內安裝時，無需使用輸入端子外蓋。
備註：若使用開放式橡膠導管配置，則安裝人員須負責將導管密封，
以防止水進入 Euroblock 連接端子。
揚聲器接線
線規
FreeSpace FS2P 揚聲器的設計僅可使用 18 AWG (0.8 mm
接線圖
露出六公釐 (1/4 吋) 的裸線，
以連接至端子。
備註：本揚聲器不適用硬式導管。本揚聲
器僅適用軟性導管或配線連接。
備註：配線方式必須遵照：
於加拿大：《 Canadian Electrical Code 》
( 加拿大電氣規程 ) 第一部分 CSA C22.1 ，
「電氣安裝安全標準」第 32 條；
於美國：《 National Electric Code 》 ( 美國國
家電氣規程 ) ， NFPA 70
揚聲器設定
安裝指南 • FreeSpace FS2P
輸出入
2 ) 至 14 AWG (2.1 mm
70/100V
* 原廠預設
變壓器抽頭設定
轉動以設定抽頭功率。請使用平頭螺絲起子。
開放式
2 ) 的線材。
70V
1W 2W 4W
2W 4W 8W
100V
** NC：無連線 (請勿使用)
設定
16Ω
8W 16W*
16Ω
16W NC**
繁體中文 • 49
