Montage

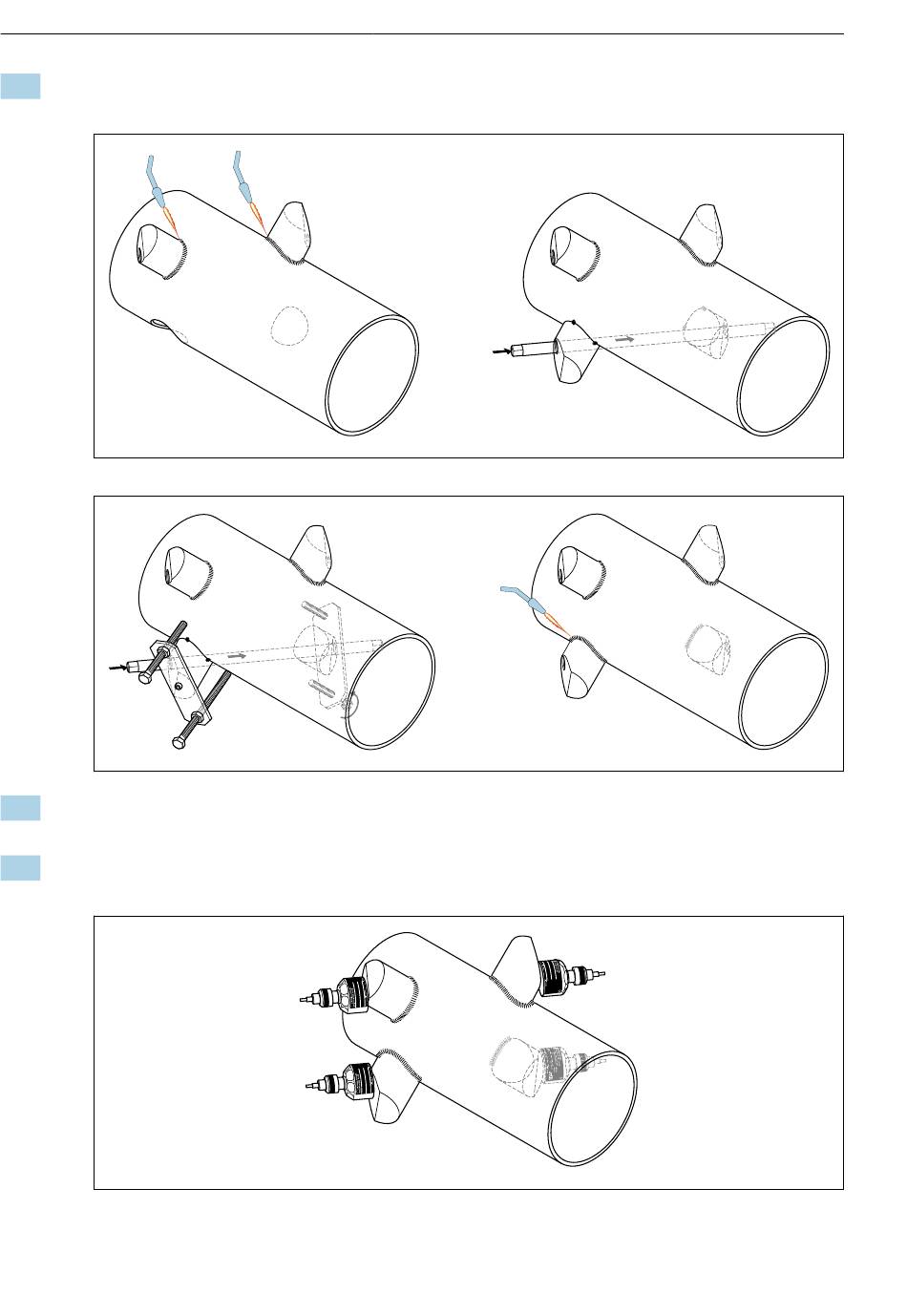

14. Zweites Paar Sensorhalterungen gemäß Schritt 11 in die beiden verbleibenden Bohrlö-
cher einsetzen und dann einschweißen.
15. Sensoren manuell in die Sensorhalterungen einschrauben. Bei Nutzung eines Werk-
zeugs mit max. 30 Nm festziehen.
16. Sensorkabelstecker in die dafür vorgesehenen Öffnungen führen und die Stecker manu-
ell bis zum Anschlag festschrauben.
20
Proline Prosonic Flow I
A0044962
A0044963
A0044964
Endress+Hauser
