Proline Prosonic Flow I

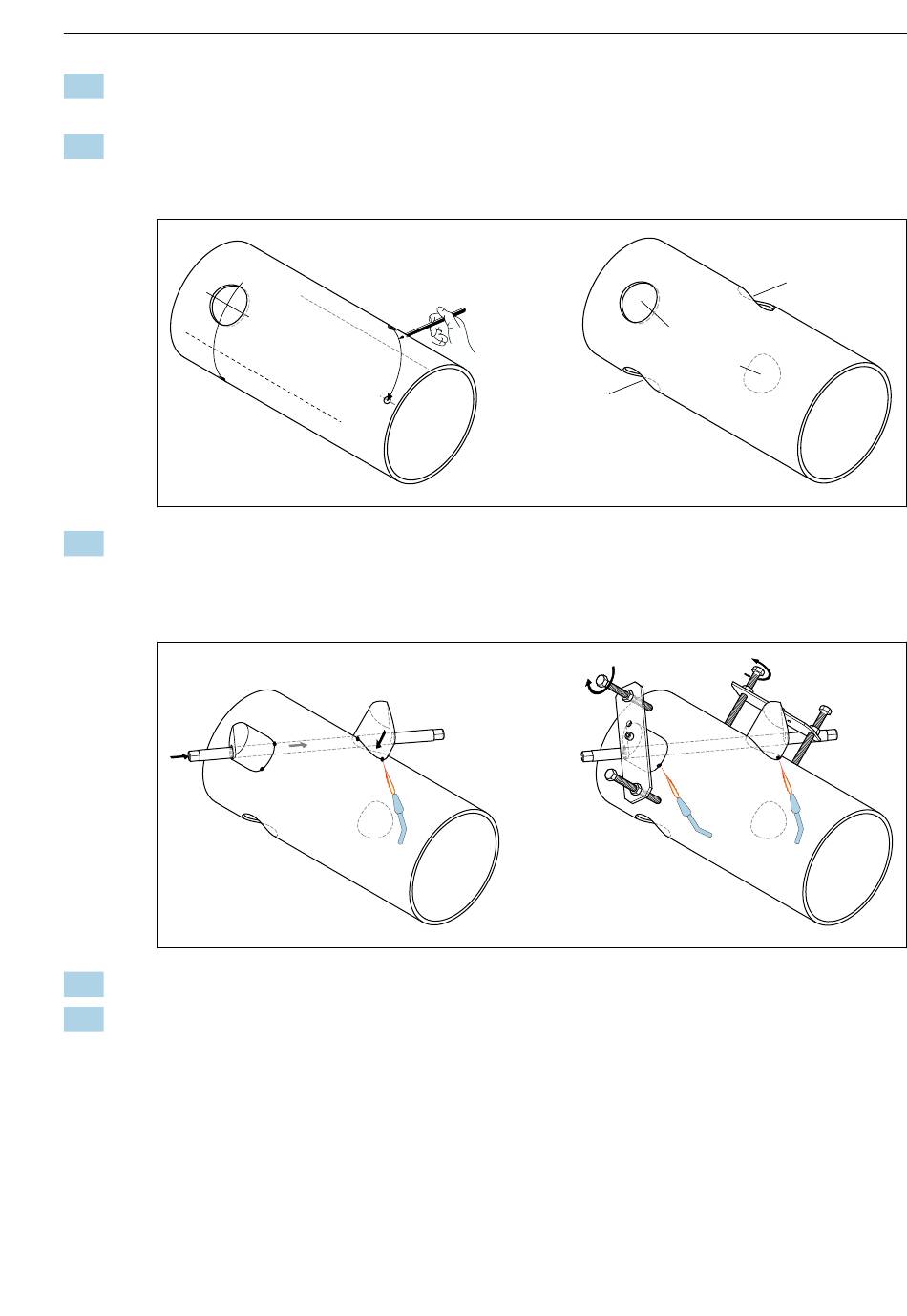

9. Bogenlänge nach beiden Seiten von der Mittellinie aus abtragen und Bohrlöcher ein-
zeichnen.
10. Bohrlöcher herstellen und zum Einschweißen der Sensorhalterungen vorbereiten (ent-
graten, säubern). Bohrlöcher für die Sensorhalterungen gehören paarweise zusammen
(CH 1 - CH 1 und CH 2 - CH 2).

11. Sensorhalterungen in die ersten beiden Bohrlöcher einsetzen und mit der Pfadstange
(Ausrichtwerkzeug) ausrichten. Mit dem Schweißgerät anpunkten und anschließend
beide Sensorhalterungen festschweißen. Zur Ausrichtung der Pfadstange beide Füh-
rungsbuchsen in die Sensorhalterungen einschrauben.

12. Beide Sensorhalterungen einschweißen.
13. Noch einmal die Pfadlänge, Sensorabstände und Bogenlängen prüfen. Abweichungen
können später bei der Inbetriebnahme der Messstelle als Korrekturfaktoren eingegeben
werden.
Endress+Hauser
CH 1
CH 2
CH 2
Montage
CH 1
A0044960
A0044961
