Endress+Hauser Proline Prosonic Flow I Kurzanleitung Seite 11

Proline Prosonic Flow I
Einbaulage
2

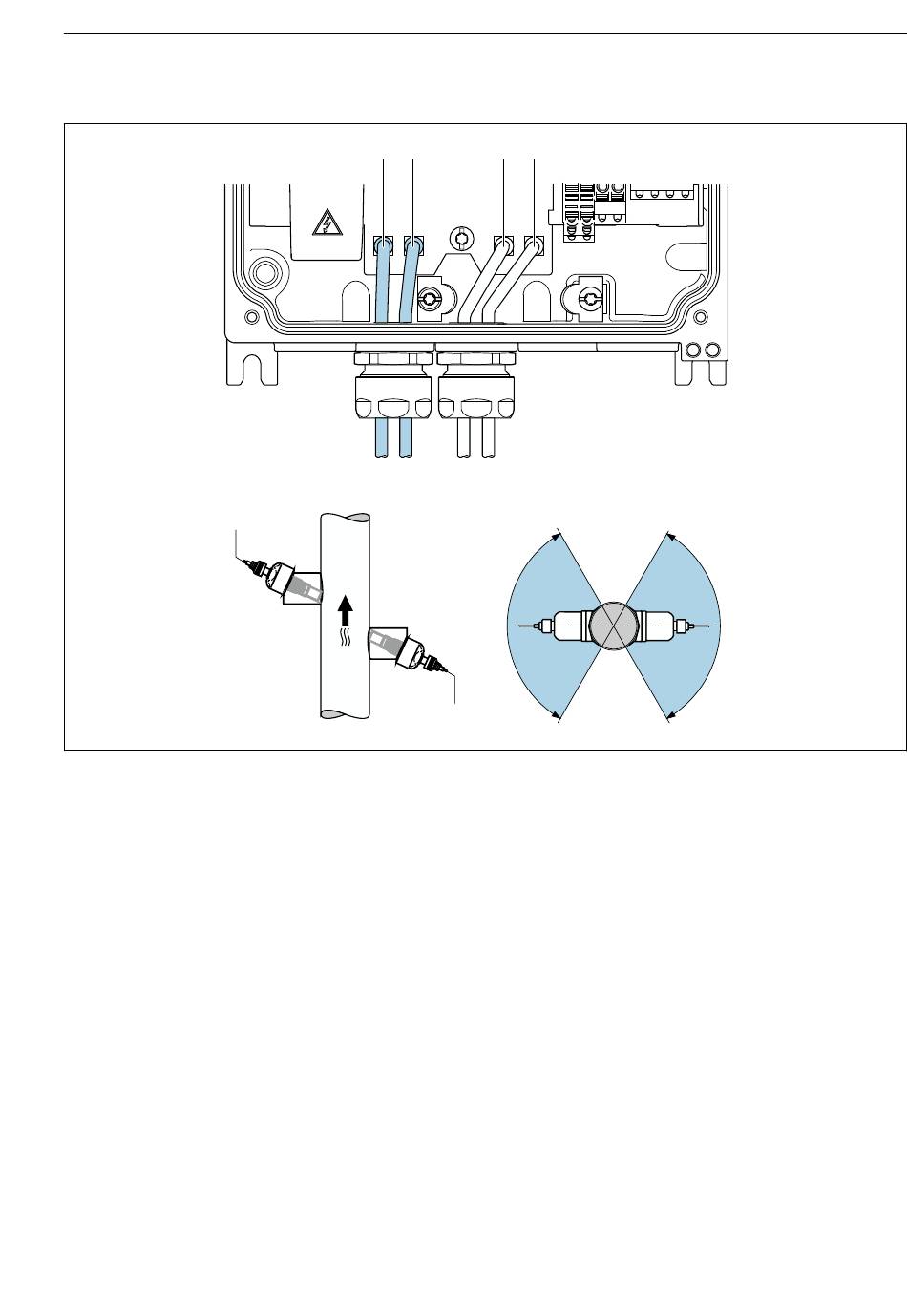

 2 Ansichten Einbaulage
1 Kanal 1 stromaufwärts (upstream)
2 Kanal 1 stromabwärts (downstream)
3 Kanal 2 stromaufwärts (upstream)
4 Kanal 2 stromabwärts (downstream)
A Empfohlene Einbaulage mit Fließrichtung nach oben
B Nicht empfohlener Einbaubereich bei horizontaler Einbaulage (60°)
C Empfohlener Einbaubereich max. 120°
Vertikal
Empfohlene Einbaulage mit Fließrichtung nach oben (Ansicht A). Bei dieser Einbaulage sin-
ken mitgerissene Feststoffe nach unten und Gase steigen bei stehendem Messstoff aus dem
Messaufnehmerbereich nach oben. Außerdem kann die Rohrleitung vollständig entleert und
vor Ablagerungen geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und
Luftansammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die Mes-
sung weniger beeinflussen.
Endress+Hauser
1 2
A
3 4
B
C
1
B
Montage
C
A0045281
11
