Endress+Hauser Proline Prosonic Flow I Kurzanleitung Seite 16

Montage

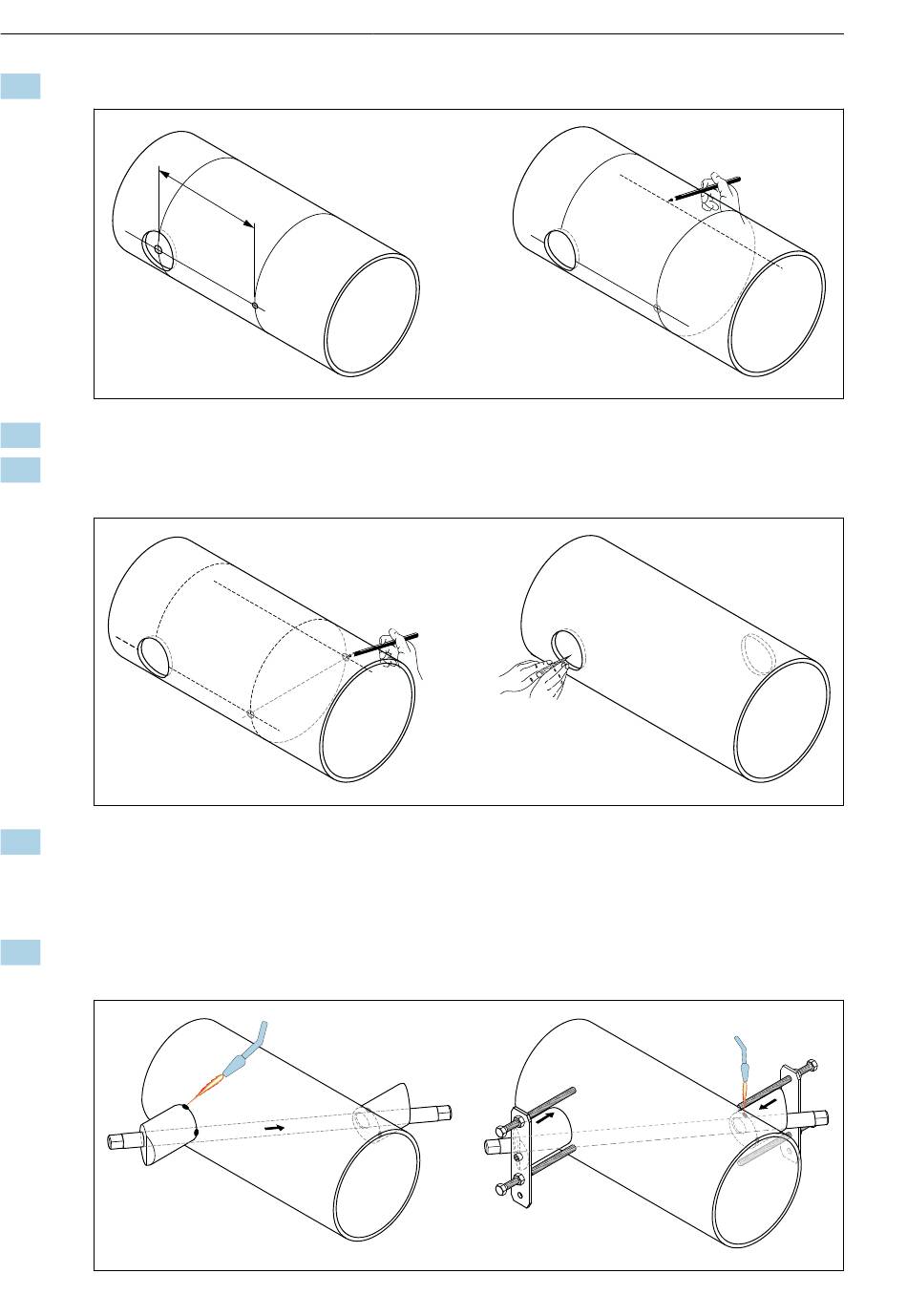

6. Mittellinie auf die Rückseite des Messrohrs projizieren und anzeichnen.

7. Bohrloch auf der rückseitigen Mittellinie einzeichnen.
8. Zweites Bohrloch herausschneiden und Löcher zum Einschweißen der Sensorhalterun-
gen vorbereiten (entgraten, säubern).

9. Sensorhalterungen in beide Bohrlöcher einsetzen. Zur Einstellung der Einschweißtiefe
können beide Sensorhalterungen mit dem Spezialwerkzeug zur Regulierung der Ein-
stecktiefe fixiert und dann mit Hilfe der Pfadstange ausgerichtet werden. Die Sensorhal-
terung muss bündig zur Messrohrinnenseite sein.
10. Beide Sensorhalterungen anpunkten. Zur Ausrichtung der Pfadstange beide Führungs-
buchsen in die Sensorhalterungen einschrauben.

16
a
Proline Prosonic Flow I
A0044953
A0044954
A0044955
