Proline Prosonic Flow I
Sensorhalterung für Einpfadausführung
Vorgehensweise:

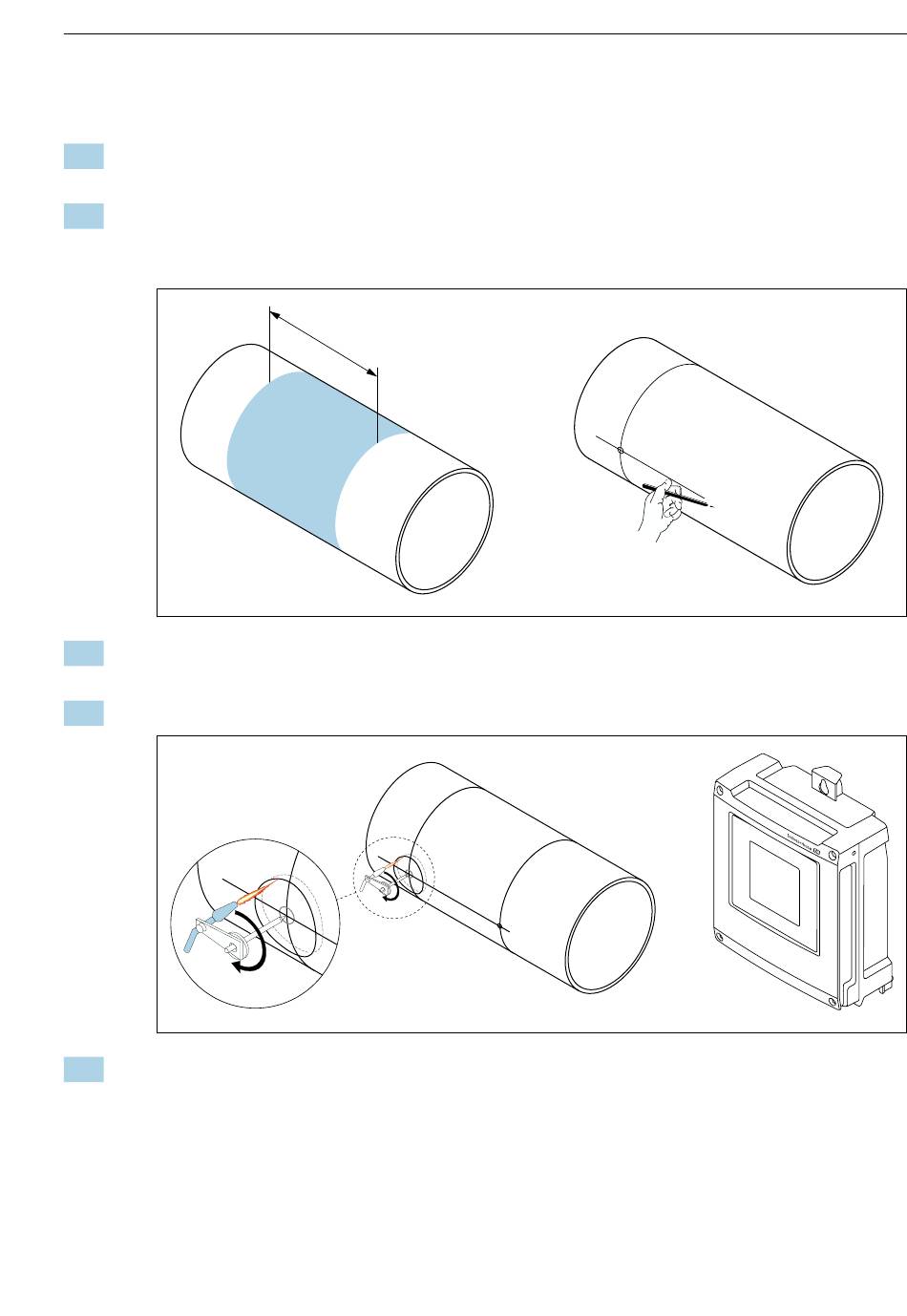

1. Montagebereich (e) auf dem Messrohrabschnitt festlegen (Platzbedarf an Messstelle ca.
1x Messrohrdurchmesser).
2. Mittellinie auf dem Messrohr am Montageort und erstes Bohrloch anzeichnen (Bohr-
lochdurchmesser: 65 mm (2,56 in)). Mittellinie länger als das zu bohrende Loch zeich-
nen.

3. Erstes Bohrloch z. B. mit einem Plasmaschneider schneiden. Wandstärke des Messrohrs
messen, falls diese nicht bekannt ist.
4. Sensorabstand ermitteln →  13.

5. Sensorabstand (a) ausgehend von der Mittellinie des ersten Bohrlochs einzeichnen.
Endress+Hauser
e
Montage
A0044951
A0044952
