Proline Prosonic Flow I

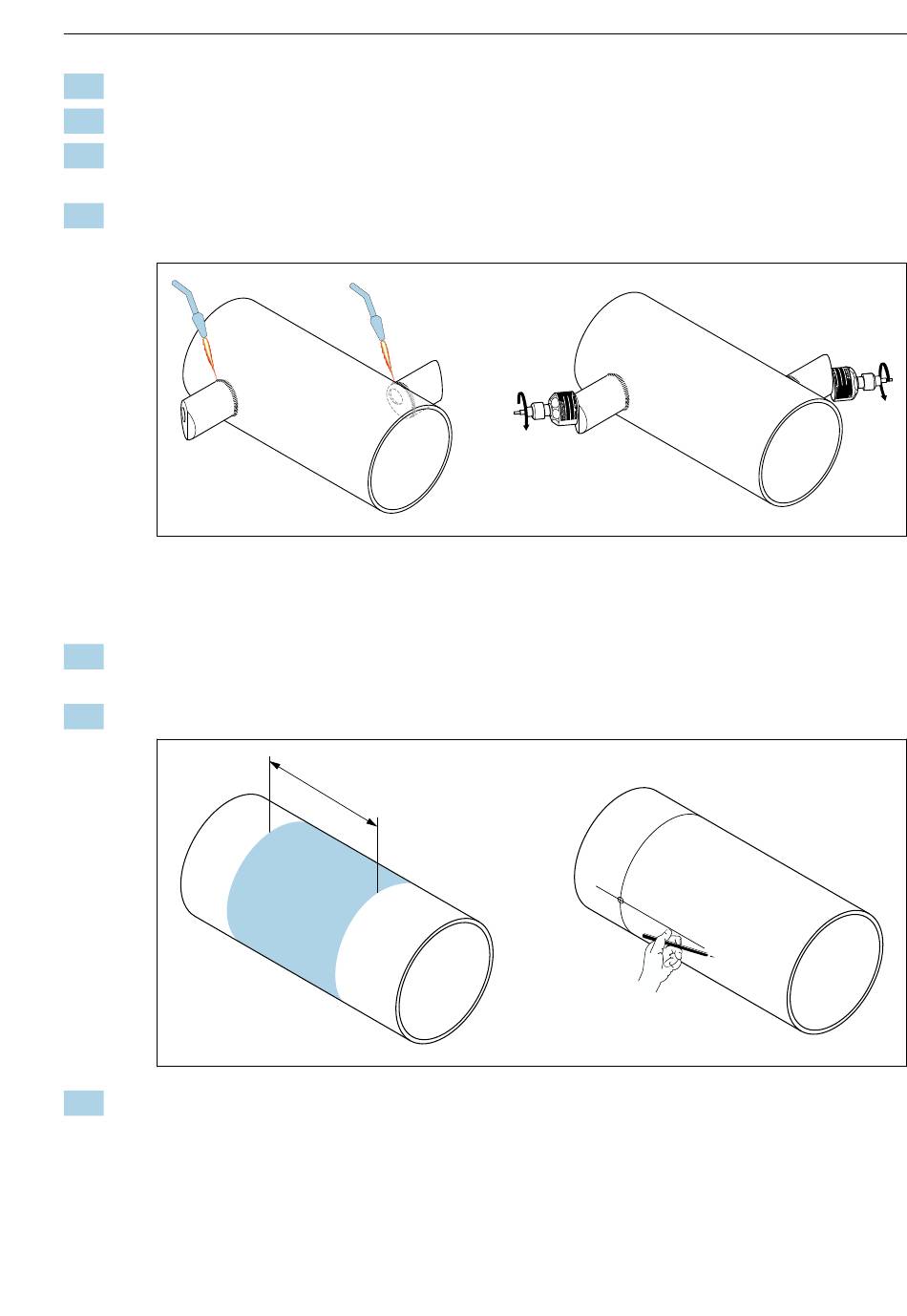

11. Beide Sensorhalterungen einschweißen.
12. Noch einmal die Bohrlochabstände prüfen und die Pfadlänge ermitteln →  13.
13. Sensoren manuell in die Sensorhalterungen einschrauben. Bei Nutzung eines Werk-
zeugs mit max. 30 Nm festziehen.
14. Sensorkabelstecker in die dafür vorgesehenen Öffnungen führen und die Stecker manu-
ell bis zum Anschlag festschrauben.

Sensorhalterung für Zweipfadausführung
Vorgehensweise:
1. Montagebereich (e) auf dem Messrohrabschnitt festlegen (Platzbedarf an Messstelle ca.
1x Messrohrdurchmesser).
2. Mittellinie auf dem Messrohr am Montageort anzeichnen.

3. Bogenlänge (b) am Montageort der Sensorhalterung von der Mittellinie aus nach einer
Seite abtragen. Etwa 1/12 des Messrohrumfangs als Maß für die Bogenlänge nehmen.
Erstes Bohrloch einzeichnen (Bohrlochdurchmesser: 81 ... 82 mm (3,19 ... 3,23 in)).
Mittellinie länger als das zu bohrende Loch zeichnen.
Endress+Hauser
e
Montage
A0044956
A0044951
