probst SM-1200 Betriebsanleitung Seite 79

3 Produktbeskrivelse

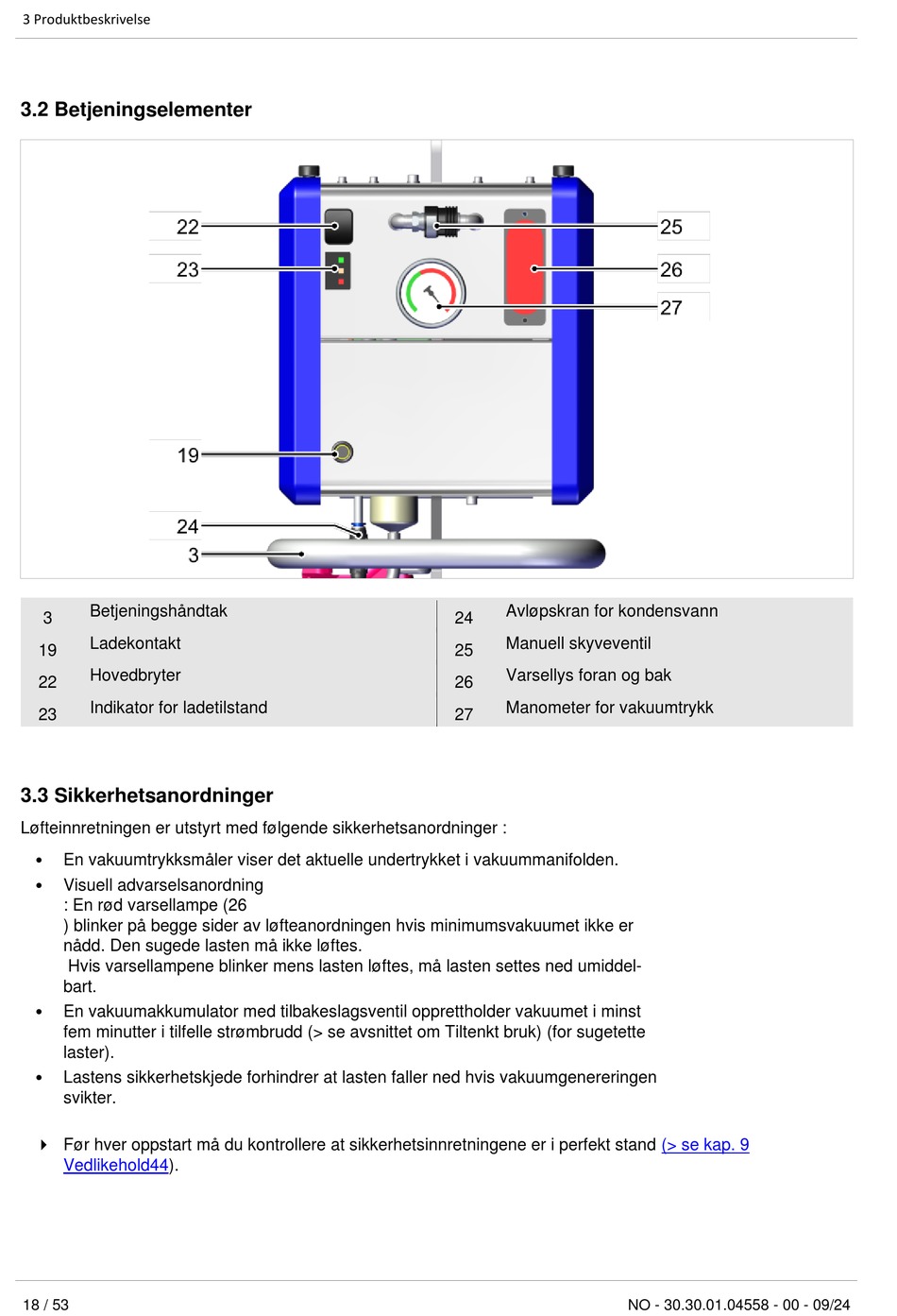

3.2 Betjeningselementer
Betjeningshåndtak
3
Ladekontakt
19
Hovedbryter
22
Indikator for ladetilstand
23
3.3 Sikkerhetsanordninger
Løfteinnretningen er utstyrt med følgende sikkerhetsanordninger :
•
En vakuumtrykksmåler viser det aktuelle undertrykket i vakuummanifolden.
• Visuell advarselsanordning
: En rød varsellampe (26
) blinker på begge sider av løfteanordningen hvis minimumsvakuumet ikke er
nådd. Den sugede lasten må ikke løftes.
Hvis varsellampene blinker mens lasten løftes, må lasten settes ned umiddel-
bart.
•
En vakuumakkumulator med tilbakeslagsventil opprettholder vakuumet i minst
fem minutter i tilfelle strømbrudd (> se avsnittet om Tiltenkt bruk) (for sugetette
laster).
•
Lastens sikkerhetskjede forhindrer at lasten faller ned hvis vakuumgenereringen
svikter.
 Før hver oppstart må du kontrollere at sikkerhetsinnretningene er i perfekt stand
Vedlikehold44).
18 / 53
Avløpskran for kondensvann
24
Manuell skyveventil
25
Varsellys foran og bak
26
Manometer for vakuumtrykk
27
(> se kap. 9
NO - 30.30.01.04558 - 00 - 09/24
