Pos. Symbol
5
6
7
S
8
Art. Nr.: 099-000097-EWM00
Beschreibung
0

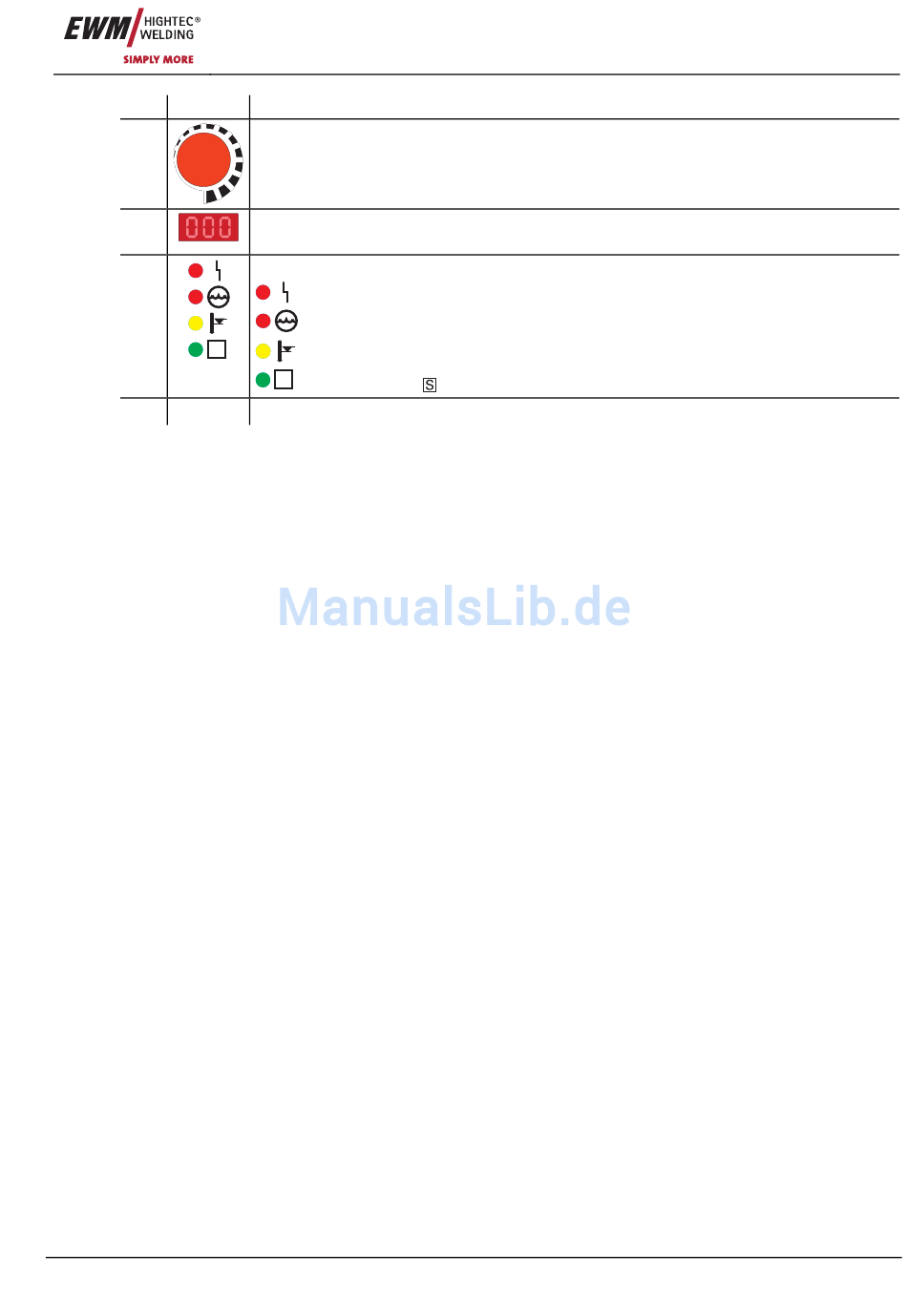

Drehgeber „Schweißparametereinstellung"
Einstellung aller Parameter wie z.B. Start-, Schweiß-, Endstrom, Gasvor-,
Gasnachströmzeit, Pulsflanken etc.
Dreistelliges Display
Darstellung Schweißparameter (siehe auch Kap. "Schweißdatenanzeige Display").
Stör- / Zustandsanzeigen
Signalleuchte „Sammelstörung" (siehe Kap. Betriebsstörungen)
Signalleuchte „Wassermangel" (Schweißbrennerkühlung)
Signalleuchte „Übertemperatur"
S
Signalleuchte „ -Zeichen"
Funktionsablauf (siehe folgendes Kapitel)
Funktionsbeschreibung
Gerätesteuerung - Bedienelemente
15
