Funktionsbeschreibung
Erweiterte Einstellungen
5.5.3
WIG Potibrenneranschluß konfigurieren
Beim Anschluß eines Potibrenners muß im Inneren des Schweißgerätes auf der Platine T320/1 der
Jumper JP27 gezogen werden.
Vorbereitet für WIG-Standard- bzw. Up-Down-Brenner (ab Werk)
Vorbereitet für Potibrenner
Sicherheitsmaßnahmen in der Standardbetriebsanleitung beachten!
Unfallverhütungsvorschriften beachten!
Alle Umbau- bzw. Nachrüstarbeiten müssen durch einen Elektrofachmann nach den geltenden
VDE Vorschriften erfolgen.
Vor Öffnen Netzstecker ziehen.
Ausschalten genügt nicht. 2 Minuten warten, bis Kondensatoren entladen sind.
Vor Wiederinbetriebnahme muß unbedingt eine Wiederholungsprüfung entsprechend
VDE 0702, VBG 4 und VBG 15 durchgeführt werden!
Detaillierte Hinweise siehe Standardbetriebsanleitung des Schweißgerätes.
5.5.4
Umschaltung zwischen prozentualen und absoluten Schweißströmen
Die Schweißströme für Absenk-, Start- und Endstrom (Expertmenü) können prozentual (ab Werk) oder
absolut im Gerätedisplay angezeigt werden.

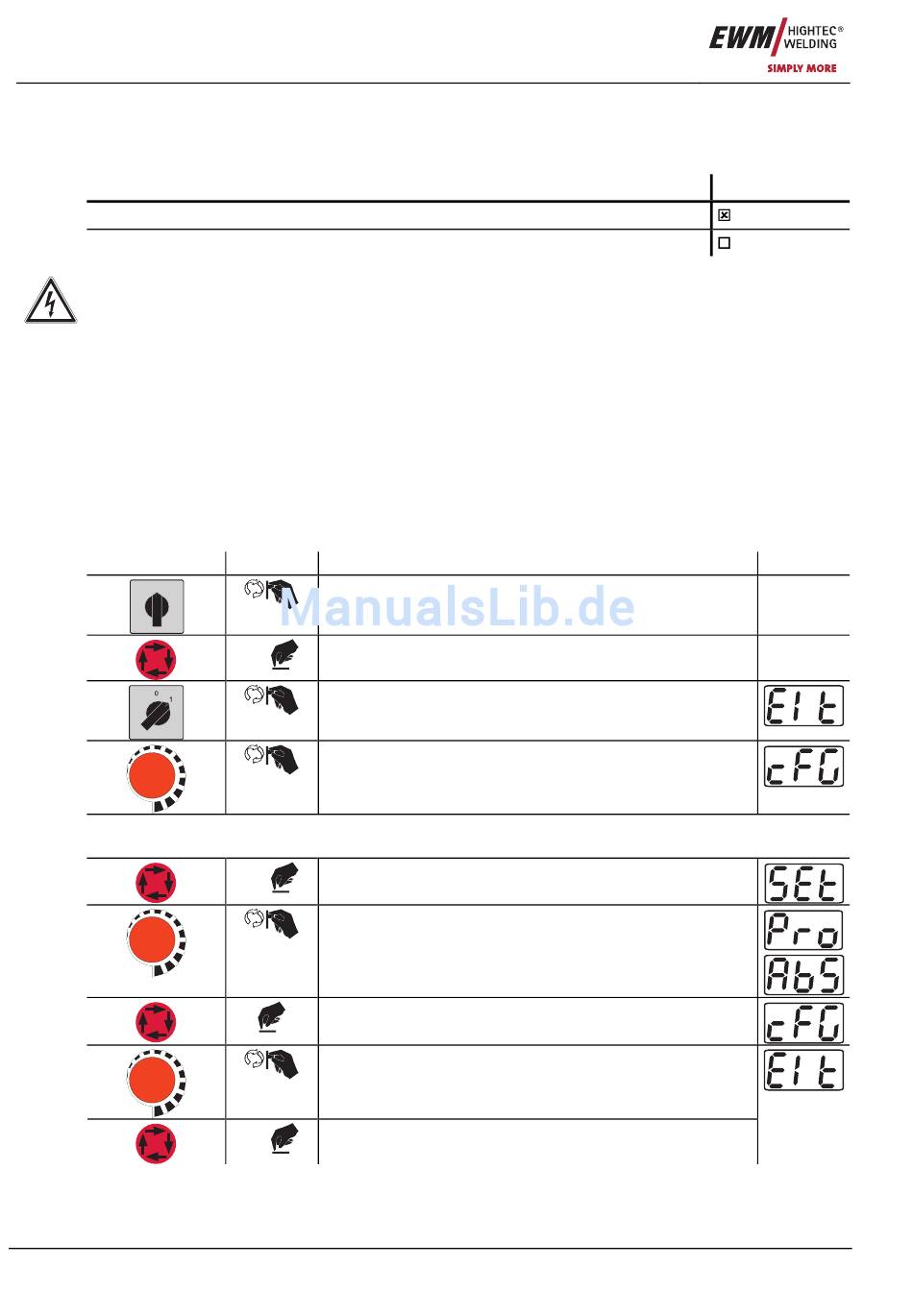

5.5.4.1
Anwahl und Einstellung
Bedienelement
0
1
Änderbarer Parameter und dazugehöriger Wert werden durch abwechselndes Blinken im Display
dargestellt.
44
Konfiguration Schweißbrenner
Aktion
Ergebnis
Schweißgerät ausschalten
Taster betätigen und halten
4 s
Schweißgerät einschalten
Menüpunkt Konfiguration "CFG" auswählen
Betätigen bis Menüpunkt "SEt" angezeigt wird
1 x
Bedienungsmethode wählen:
•
Pro = prozentuale Stromdeinstellung (1% bis 200%)
•
Abs = absolute Stromeinstellung (Imin bis Imax)
Menüpunkt Konfiguration "CFG" auswählen (Abwahl)
Menüpunkt Konfiguration "Eit" auswählen (Abwahl)
Abwahl "Eit" (Exit)
1 x
Schweißgerät wird neu initialisiert.
Einstellung
JP27
JP27
Display
-
-
Art. Nr.: 099-000097-EWM00
