WIG-Schweißen
6.7.4
Schutzgasversorgung
6.7.4.1
Anschluß Schutzgasversorgung
Störungen in der Schutzgasversorgung!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum Schweißbrenner ist
Grundvoraussetzung für optimale Schweißergebnisse. Darüber hinaus kann eine verstopfte
Schutzgasversorgung zur Zerstörung des Schweißbrenners führen!
•
Verunreinigungen mit öl- und wasserfreier Druckluft ausblasen.
•
Alle Schutzgasverbindungen gasdicht herstellen!
Pos. Symbol
1
Gasflasche sichern!
•
Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit Sicherungsketten sichern.
•
Vorsicht im Umgang mit Gasflaschen; nicht werfen, nicht erhitzen, gegen Umfallen sichern!
•
Bei Krantransport die Gasflasche vom Schweißgerät abnehmen.
Vor dem Anschluß des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um
evtl. Verschmutzungen auszublasen.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Anschlußnippel von Gasschlauch an Ausgangsseite Druckminderer verschrauben.
•
Anschlußnippel Gasschlauch am Anschlußnippel G¼" verschrauben.
6.7.4.2
Einstellung Schutzgasmenge
Faustregel zur Gasdurchflußmenge:
Durchmesser in mm der Gasdüse entspricht l/min Gasdurchfluß.
Beispiel: 7 mm Gasdüse entsprechen 7 l/min Gasdurchfluß.
52

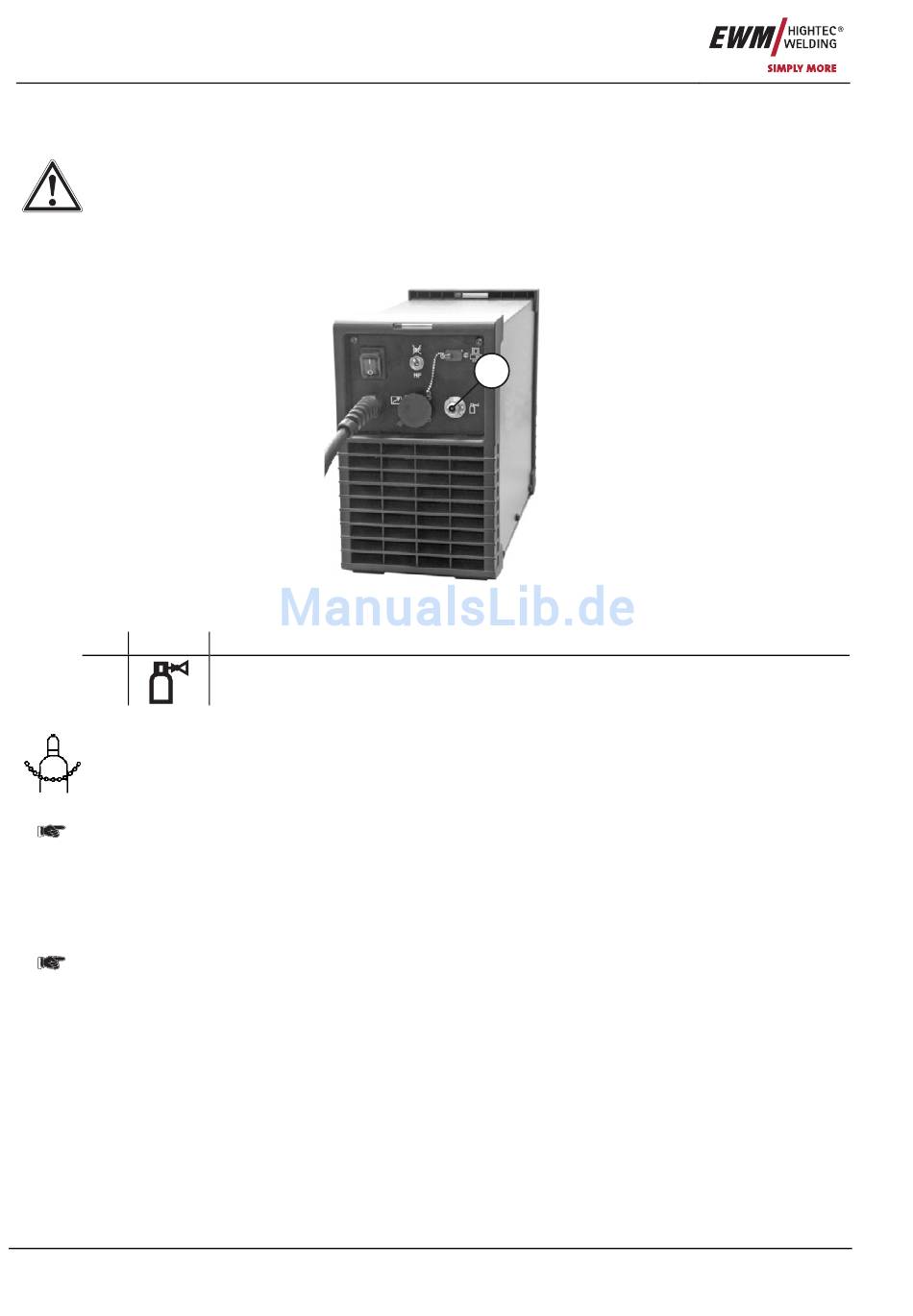

Abbildung 6-3
Beschreibung
0
Anschlußnippel G¼"
Schutzgasanschluß vom Druckminderer
1
Art. Nr.: 099-000097-EWM00
