Gerätebeschreibung; Tetrix 180 Comfort Activearc; Frontansicht - EWM 099-000097-EWM00 Betriebsanleitung

Gerätebeschreibung

TETRIX 180 COMFORT activeArc

4 Gerätebeschreibung
4.1 TETRIX 180 COMFORT activeArc
4.1.1

Frontansicht

Pos. Symbol
1
2
3
4
5
6
7
12
1

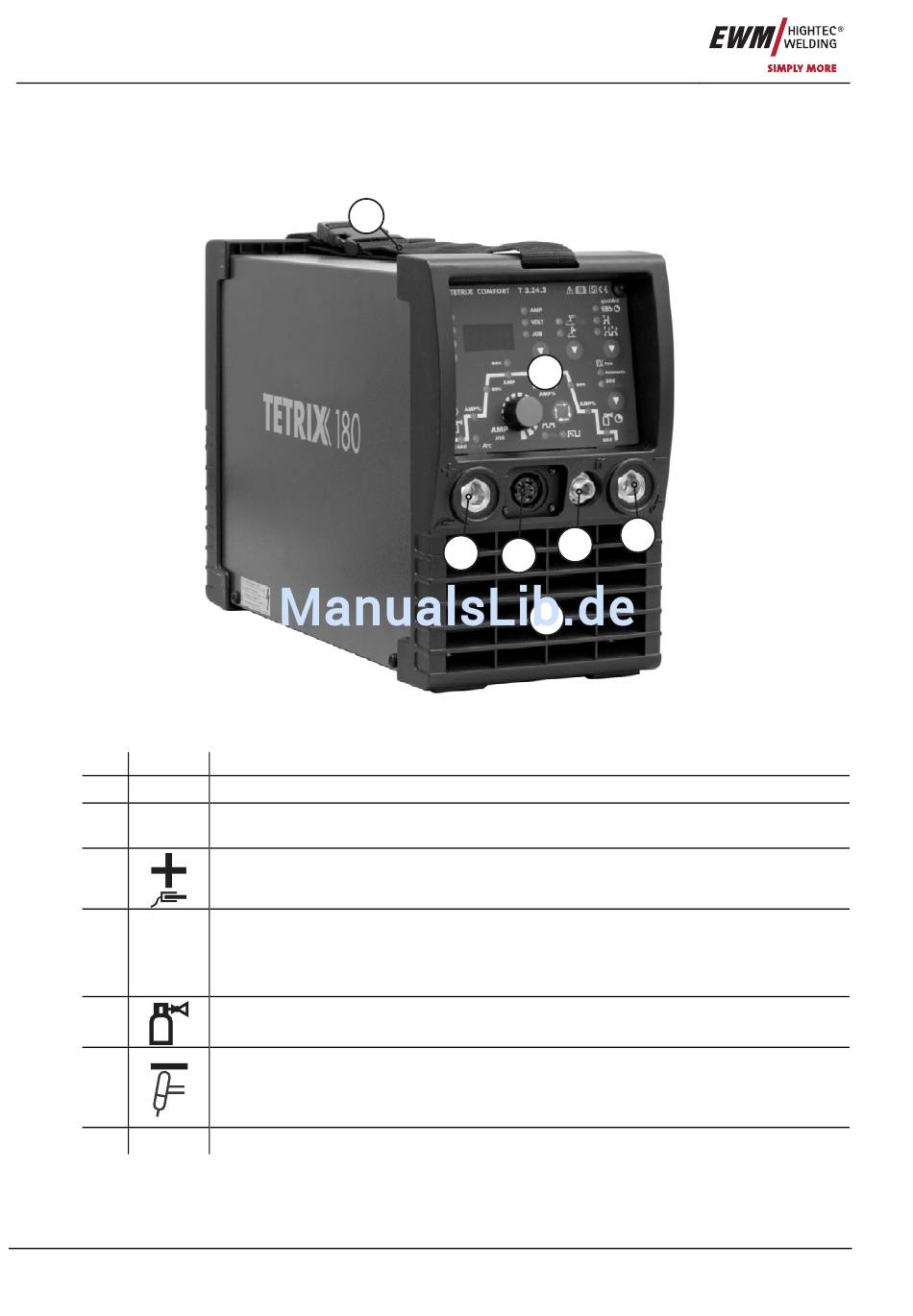

Abbildung 4-1
Beschreibung 0
Transportgurt
Gerätesteuerung
siehe Kapitel Gerätesteuerung - Bedienelemente
Anschlußbuchse, Schweißstrom „+"
Anschluß Werkstückleitung
Anschlußbuchse, 5-polig / 8-polig / 12-polig
5-polig: Steuerleitung WIG- Standardbrenner
8-polig: Steuerleitung WIG- Up/Down- oder Potibrenner
12-polig: Steuerleitung WIG- Up/Downbrenner mit LED-Anzeige (Option)
Anschlußnippel G¼", Schweißstrom „-"
Schutzgasanschluß (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlußbuchse, Schweißstrom „-"
Anschluß WIG-Schweißbrenner
Eintrittsöffnung Kühlluft
2
5
3
4
7
6
Art. Nr.: 099-000097-EWM00
