5 I Verdichter-Montage
9

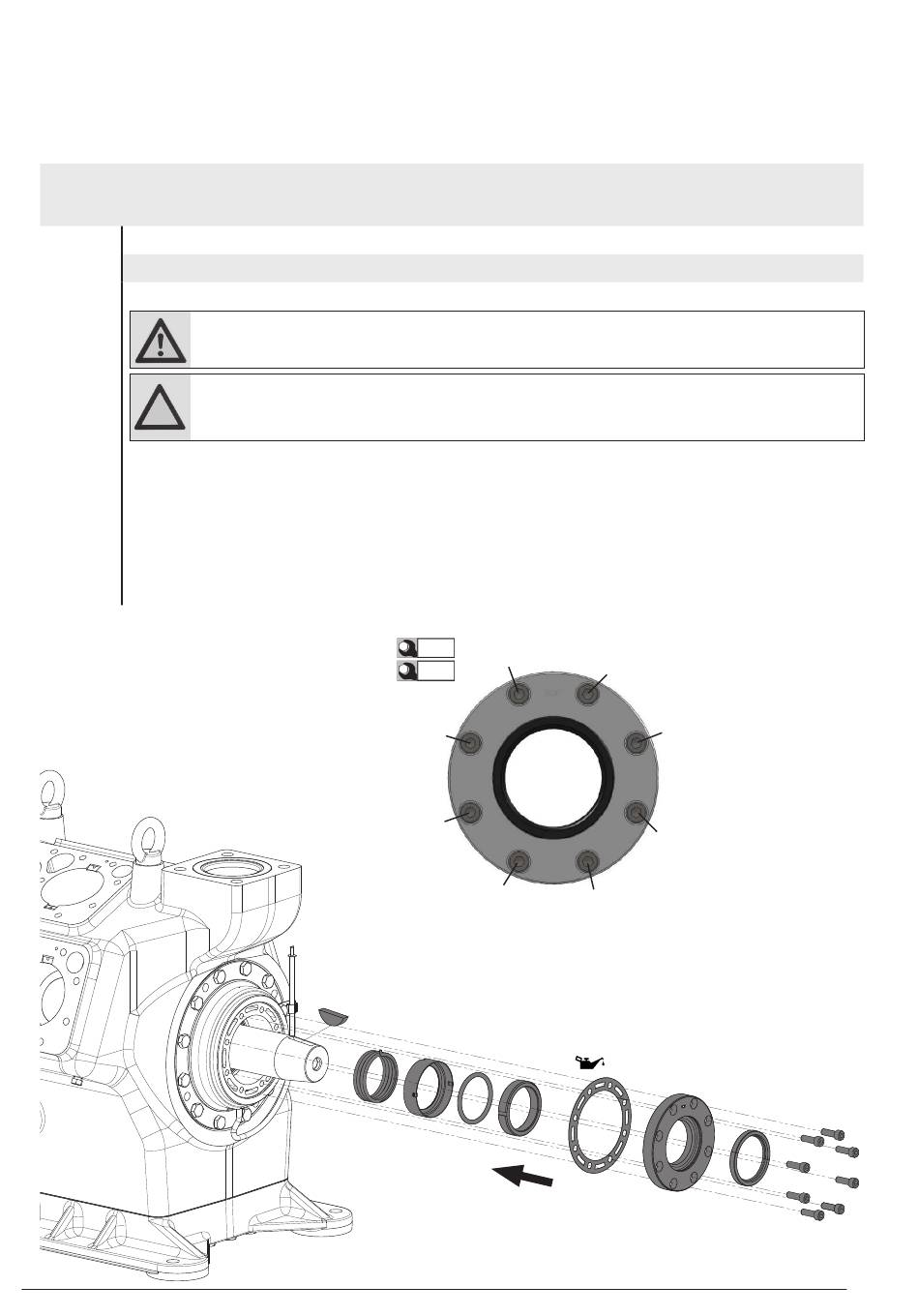

Einbau der Gleitringdichtung
Stücklistenposition: 2010, 780, 790
Position
in der
Werkzeuge: Innensechskantschlüssel 6 mm, Drehmomentschlüssel
Stückliste
Arbeitsgang
830
- Druckfeder über die Kurbelwelle schieben. Feder drehen, bis Mitnahme-Nase in die Kurbelwelle einrastet
830, 882
- Führungsring mit O-Ring und Gleitring über die Kurbelwelle schieben. Alle Teile drehen bis Feder in den
F88: 850
Führungsring einrastet. Kratzer am Gleitring vermeiden!
880
- Gleitringdeckel mit Dichtung montieren, Bezeichnung „TOP" muss oben sein
- Gleitringdeckel an Lagerflansch drücken, und Schrauben festziehen
755
780
- Kurbelwelle von Hand durchdrehen
790
- Scheibenfeder / Passfeder einsetzen
32 | AX452629377597de-DE0301
VORSICHT! Beschädigungen vermeiden!
Markierungen beachten, Teile leicht einölen!
ACHTUNG! Die Reihenfolge zur Montage der Schrauben muss eingehalten werden, um Beschädi-
gungen zu vermeiden, siehe Nummerierung. Die Schrauben werden in zwei Durchgängen
mit unterschiedlichen Schraubenanzugsdrehmomenten angezogen!
1.
2.
20 Nm
2
45 Nm
7
3
5
1
6
4
8
© Danfoss | Climate Solutions | 2023.09
