5 I Verdichter-Montage
4

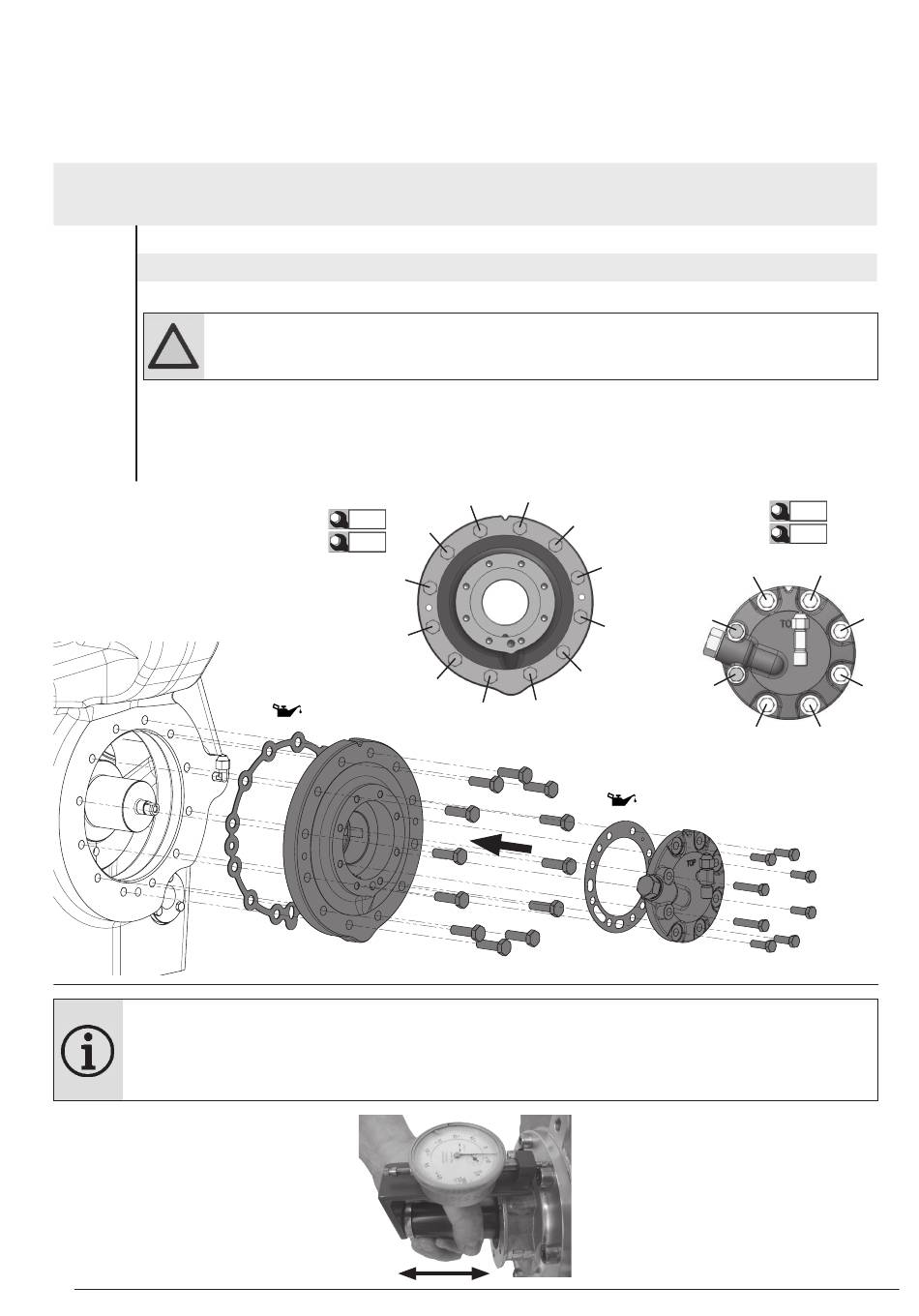

Einbau Lagerflansch hinten und Ölpumpe
Position
Stücklistenposition: 2110, 2020, 760
in der
Werkzeuge: Schraubenschlüssel SW 13, SW 17, Drehmomentschlüssel
Stückliste
Arbeitsgang
ACHTUNG! Die Reihenfolge zur Montage der Schrauben muss eingehalten werden, um Beschädi-
- Die Dichtflächen müssen sauber sein. Dichtungen leicht einölen
740, 765
- Lagerflansch festschrauben
760
460, 470
- Ölpumpe mit eingeölter Dichtung einbauen.
480, 485
- Schrauben (M10 x 35) anziehen
INFO!
Axialspiel einstellen!
Das Axialspiel der Kurbelwelle soll mind. 0,2 mm, max. 0,5 mm (F18, F88) bzw. max. 0,75 mm (F76) betragen.
Werden Teile am Triebwerk des Verdichters repariert oder ausgetauscht, so ist eine genaue Vermessung des Axial
spiels erforderlich. Die Messung muss bei demontiertem Gleitringdeckel erfolgen. Ist das Axialspiel größer als
0,5 mm muss die Anlaufscheibe durch eine dickere Anlaufscheibe (3,0 mm anstatt 2,5 mm) ersetzt werden.
© Danfoss | Climate Solutions | 2023.09
gungen zu vermeiden, siehe Nummerierung. Die Schrauben werden in zwei Durchgängen
mit unterschiedlichen Schraubenanzugsdrehmomenten angezogen!
2
1.
30 Nm
5
2.
60 Nm
9
3
7
11
12
8
4
10
6
1
1.
20 Nm
2.
45 Nm
1
8
5
4
3
6
7
2
AX452629377597de-DE0301 | 27
