5 I Verdichter-Montage
1

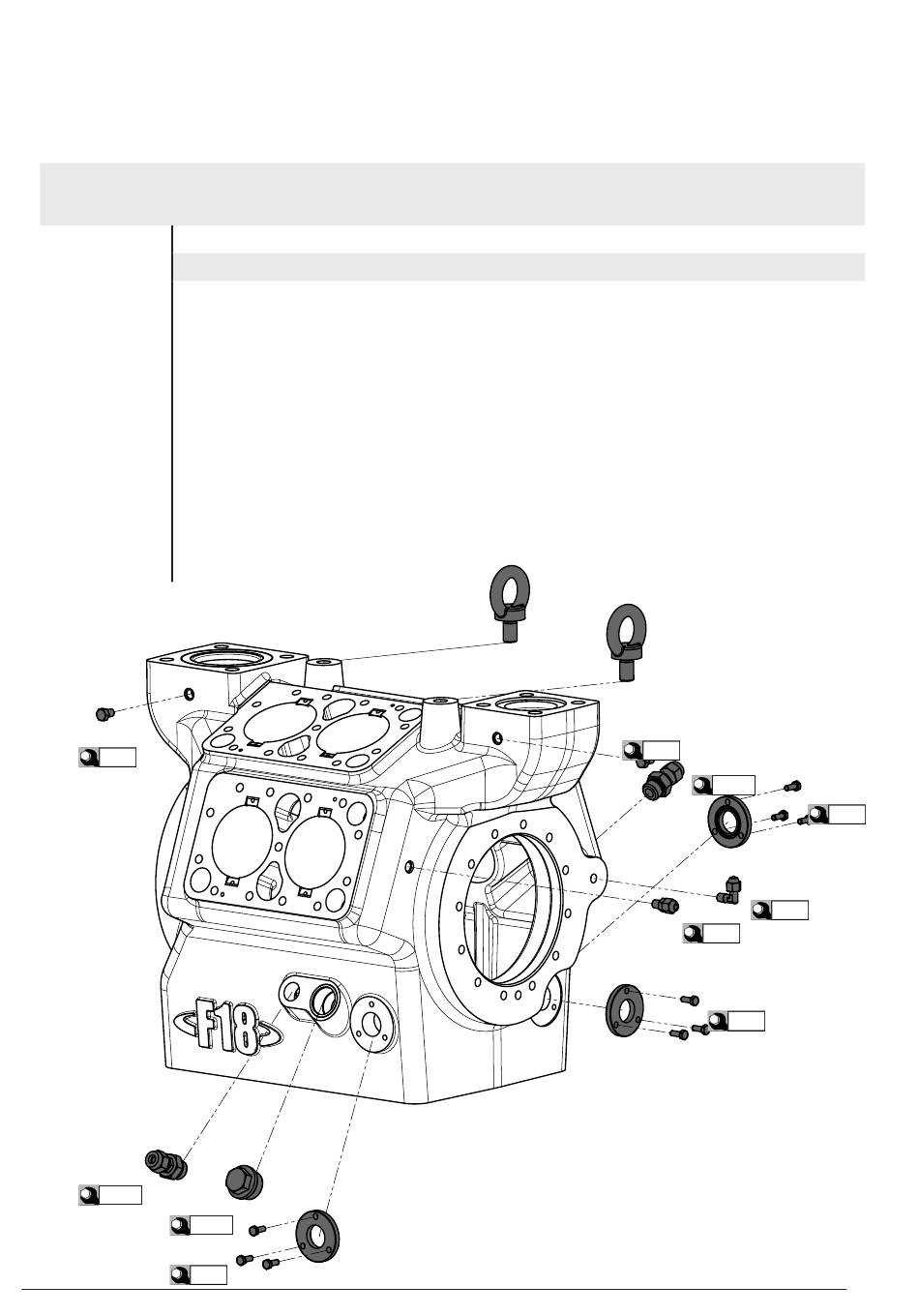

Einbau Schaugläser, Verschlussschrauben, Transportösen
Stücklistenposition: -
Position in der
Stückliste
Werkzeuge: Schraubenschlüssel SW 10, 13, 15, 27
Arbeitsgang
- Schauglas mit eingeöltem O-Ring auflegen
570, 590
580
- Schauglas mit den Schrauben befestigen
F18, F88: 520, 530
- Verschlussschrauben 1/8'' NPTF einschrauben
F76: 520
F18: 510, 515
- Verschlussschrauben M33 x 2 und Dichtring einschrauben
F76, F88: 510, 500
F18, F76: 540
- Einschraubwinkelstück mit Überwurfkappe und Dichtkappe hineindrehen
F88: 540, 550, 560
F18, F76: 545
- Einschraubstutzen mit Überwurfkappe und Dichtkappe hineindrehen
F88: 545, 546, 547
531, 534, 500
- Einschraubstutzen, Überwurfkappe, Dichtkappe, Verschlussschraube und Dichtring einschrauben
600
- Transportöse einschrauben
25 Nm
100 Nm
100 Nm
15 Nm
24 | AX452629377597de-DE0301
Von Hand anlegen
25 Nm
13 Nm
© Danfoss | Climate Solutions | 2023.09
100 Nm
15 Nm
13 Nm
15 Nm
Gußtoleranzen / Rough castings-general tolerances:
-
