5 I Verdichter-Montage
7

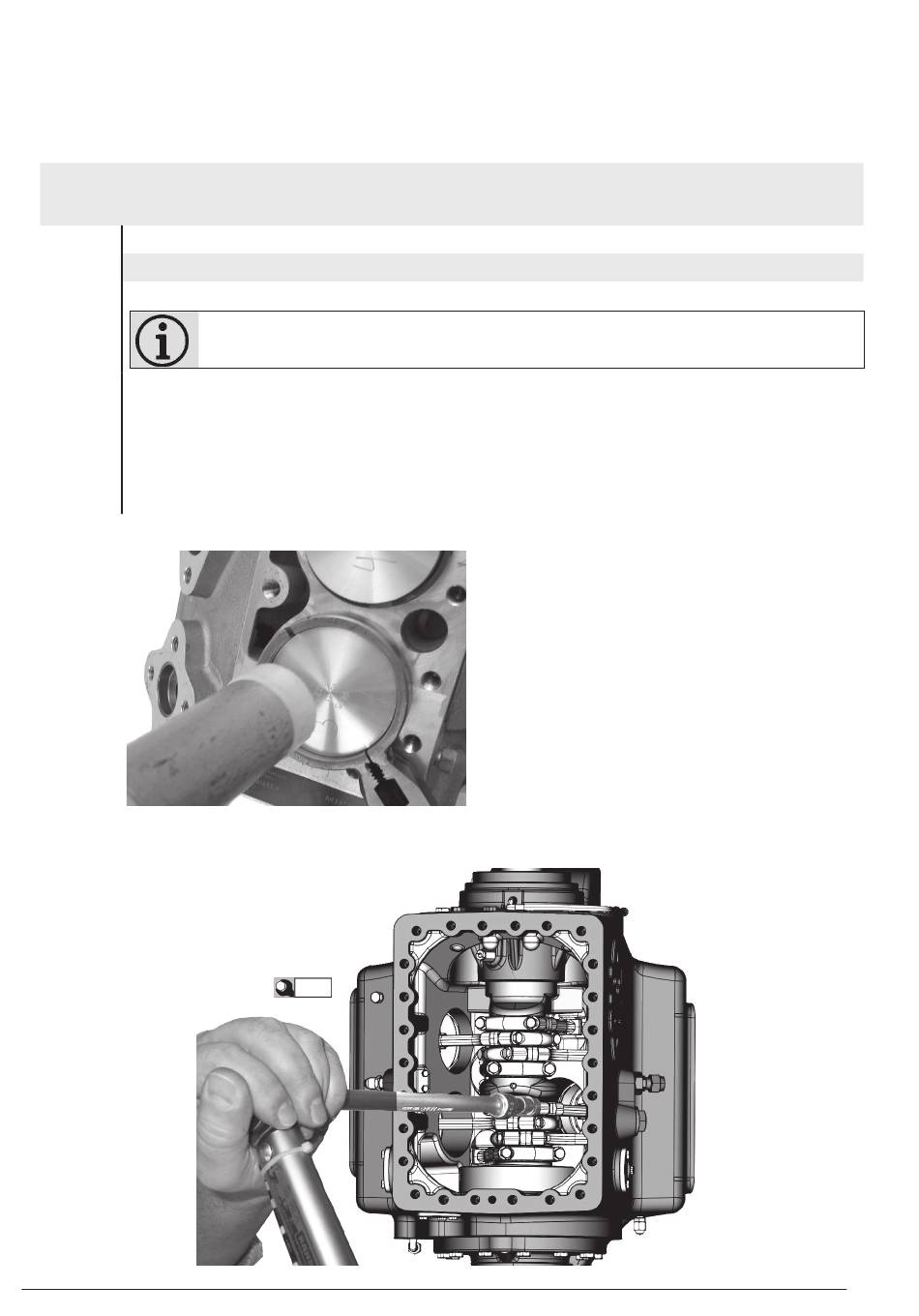

Montage der eingeschobenen Pleuel / Kolben
Position
Stücklistenposition: 2040
in der
Werkzeuge: Kolbenringzange, Schraubenschlüssel SW 13, Drehmomentschlüssel
Stückliste
Arbeitsgang
290, 295,
- Kolbenringe mit Kolbenringzange zusammendrücken und Kolben in die Zylinderlaufbuchse einschieben
300
2100
- Markierte untere Pleuelschalen auf die zugehörenden Pleuel aufsetzen
2100
- Pleuelschalen verschrauben und festziehen
780
- Kurbelwelle von Hand durchdrehen. Bei Schwergängigkeit den Sitz der Pleuel überprüfen, ggf. Pleuel
demontieren und Arbeitsschritt erneut ausführen
30 | AX452629377597de-DE0301
INFO!
Richtige Zuordnung Pleuel-Pleuelschalen beachten!
Pleuelschrauben erneuern oder bei Wiederverwendung einkleben!
29 Nm
© Danfoss | Climate Solutions | 2023.09
