3 I Verdichter-Demontage
3

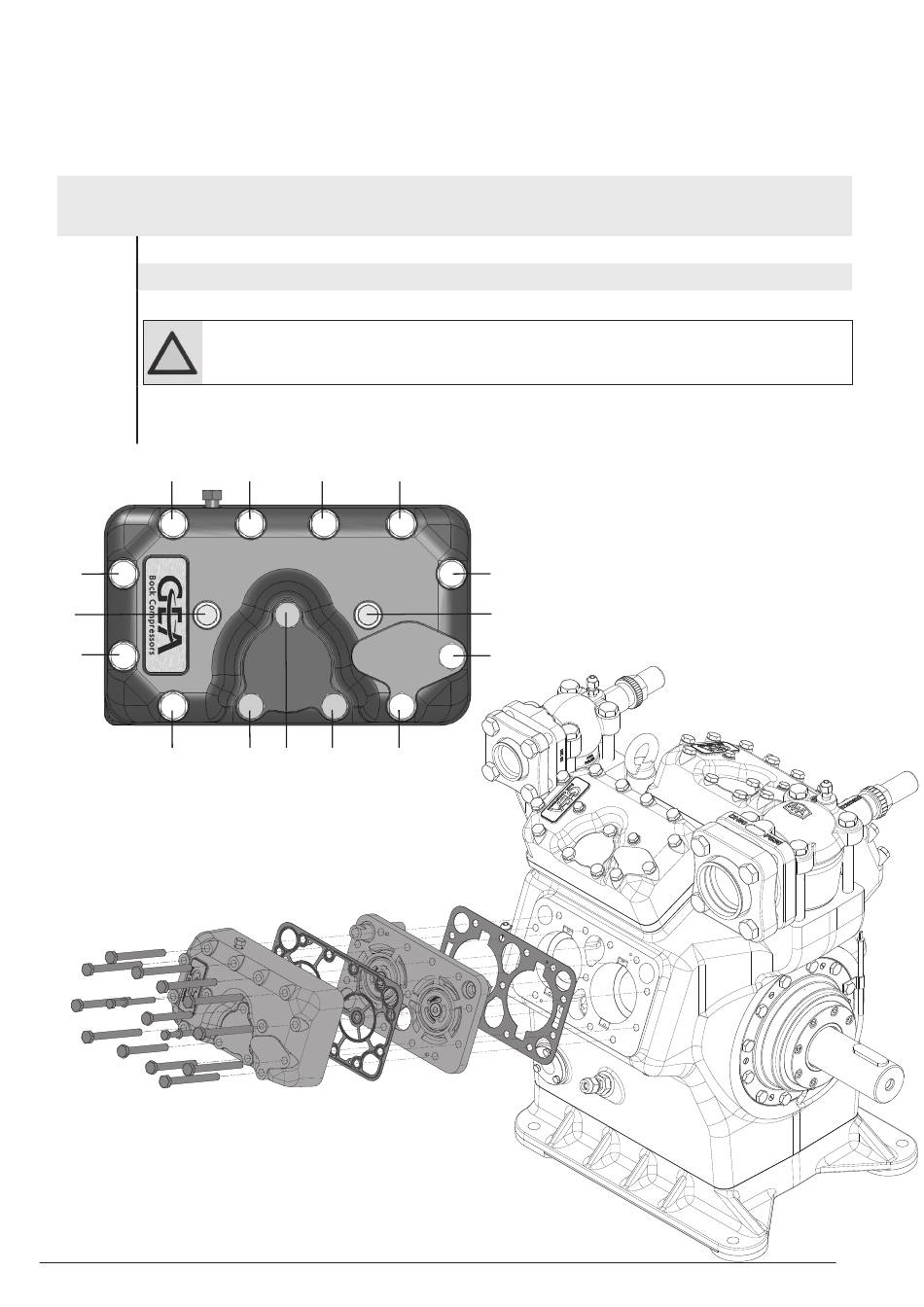

Entfernen der Zylinderdeckel und der Ventilplatten
Position
Stücklistenposition: 2000, 2005
in der
Werkzeuge: Schraubenschlüssel SW 13, SW 17
Stückliste
Arbeitsgang
2005
- Schrauben am Zylinderdeckel lösen und herausdrehen
50, 70
- Zylinderdeckel mit Dichtungen und Ventilplatte abnehmen
6
8
1
10
4
12 | AX452629377597de-DE0301
ACHTUNG! Die Reihenfolge zur Demontage der Schrauben muss eingehalten werden, um Beschädi-
gungen an der Ventilplatte zu vermeiden, siehe Nummerierung. Ein eventuell vorhandener
Leistungsregler kann montiert am Zylinderdeckel bleiben!
12
14
13
15
11
3
1,2:
9
11, 13, 15: M10x90
Sonstige: M10x110
2
7
5
M8x90, Dichtring 14x8x1
