3 I Verdichter-Demontage
11

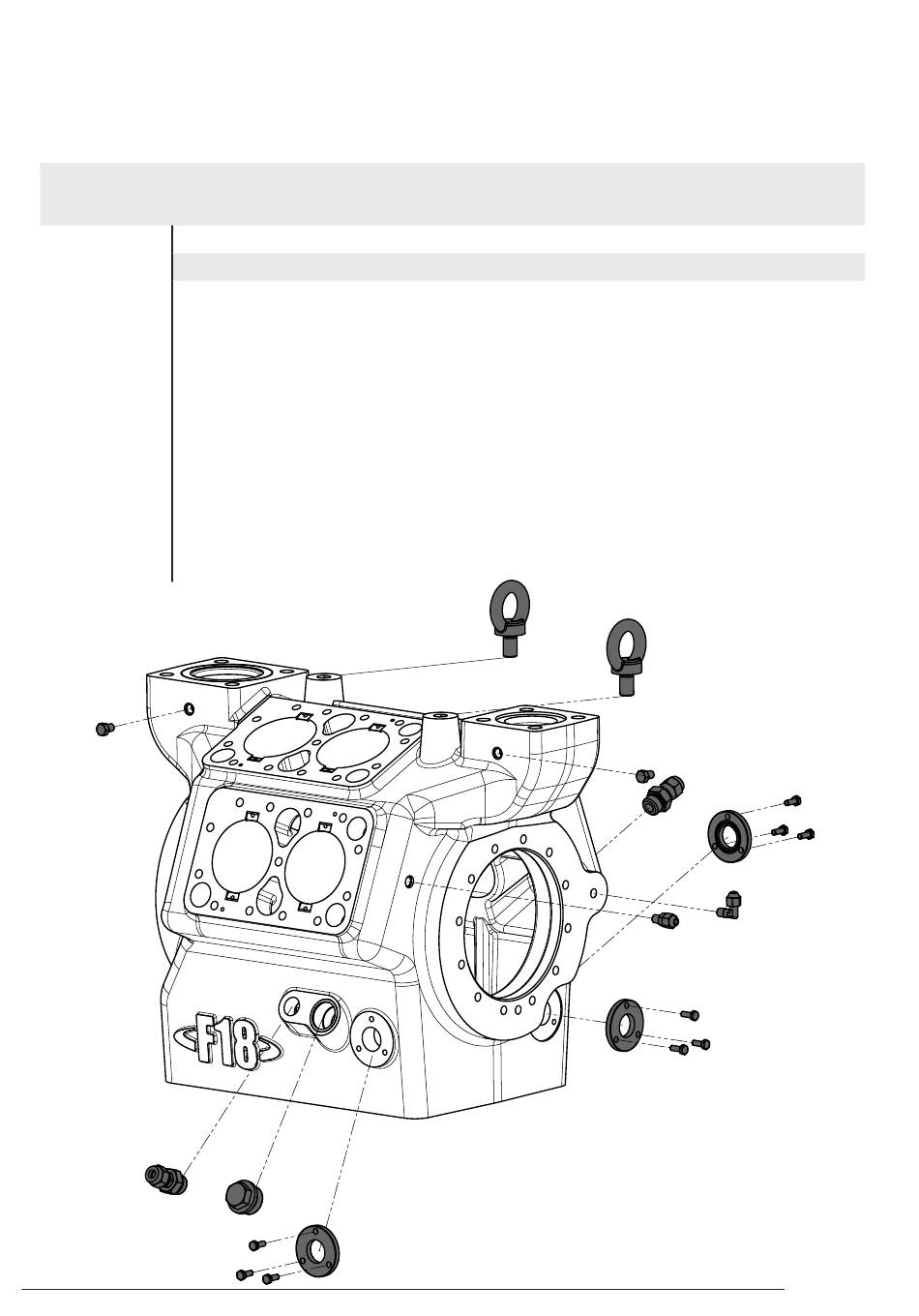

Ausbau der übrigen Teile
Stücklistenposition: -
Position in der
Stückliste
Werkzeuge: Schraubenschlüssel SW 10, 13, 15, 27
Arbeitsgang
580
- Schrauben am Schauglas lösen und herausdrehen
570, 590
- Schauglas abnehmen und O-Ring entfernen
F18, F88: 520, 530
- Verschlussschrauben 1/8'' NPTF entfernen
F76: 520
F18: 510, 515
- Verschlussschrauben M33 x 2 und Dichtring entfernen
F76, F88: 510, 500
F18, F76: 540
- Einschraubwinkelstück mit Überwurfmutter und Dichtkappe herausdrehen
F88: 540, 550, 560
F18, F76: 545
- Einschraubstutzen mit Überwurfmutter und Dichtkappe herausdrehen
F88: 545, 546, 547
531, 534, 500
- Einschraubstutzen, Überwurfmutter, Dichtkappe, Verschlussschraube und Dichtring entfernen
600
- Transportöse herausdrehen
