5 I Verdichter-Montage
3

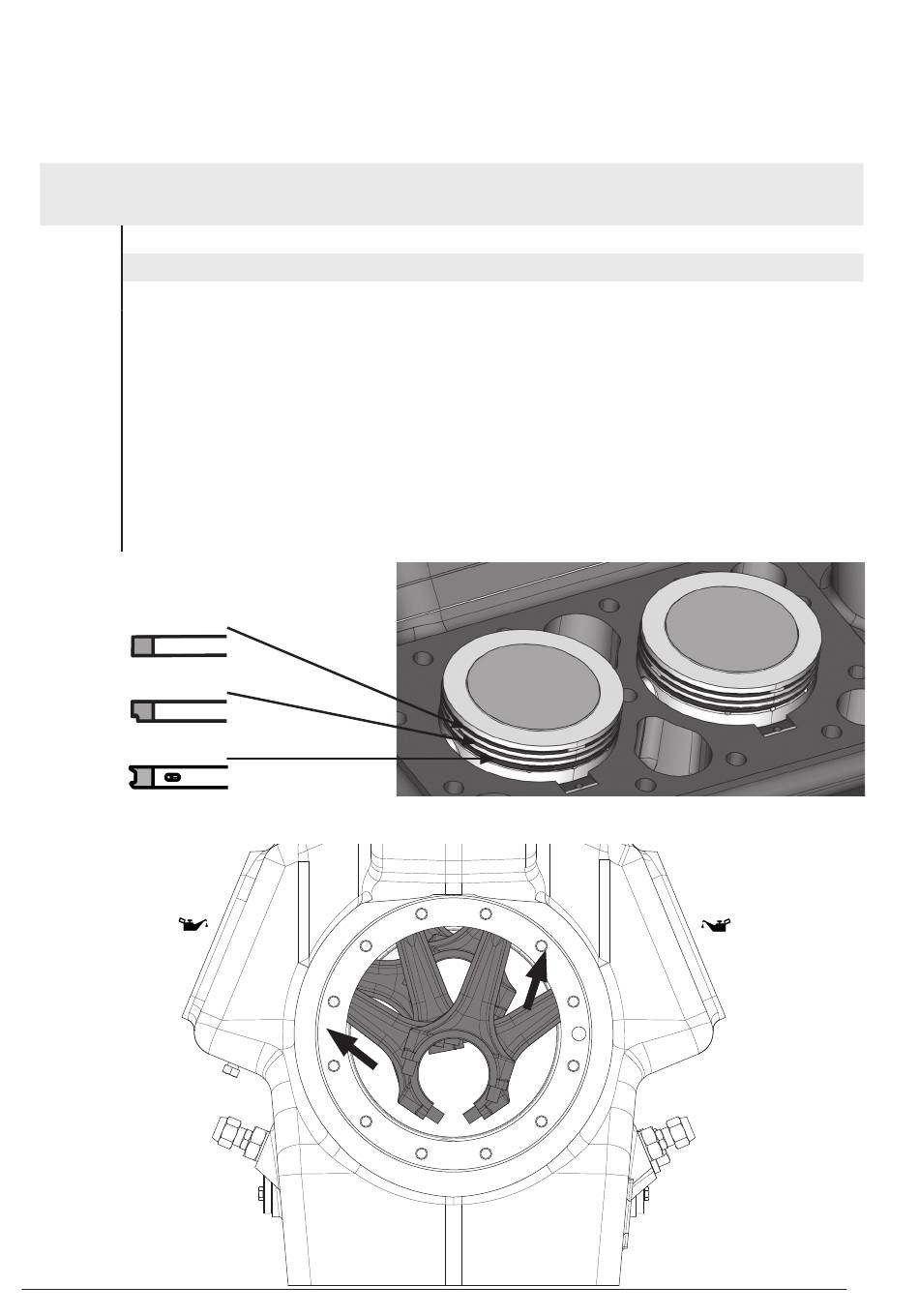

Einbau der Kolben und Pleuel
Position
Stücklistenposition: 2040
in der
Werkzeuge: Kolbenringzange
Stückliste
Arbeitsgang
Wir empfehlen, vor der Montage das Gehäuse innen zu reinigen
2100
- Untere Pleuelschale vom vormontierten Pleuelsatz entfernen und kennzeichnen
- Zylinderbohrung leicht einölen
2040
- Kolben/Pleuel von unten her in die Zylinderlaufbuchsen einführen
-> Auf richtige Einbaulage achten (Rillierung der Sauglamellen)
290, 295,
- Gleichfasenringe in die untere Nut, Ölabstreifringe in die mittlere und Verdichtungsringe in die obere Nut
300
einsetzen
-> Mit Markierung "TOP" nach oben montieren
-> Die Stossfugen der Kolbenringe müssen mindestens 90° zueinander verdreht montiert sein, sie dürfen nicht
3
übereinander liegen
Verdichtungsring
Ölabstreifring
Gleichfasenring
26 | AX452629377597de-DE0301
2
© Danfoss | Climate Solutions | 2023.09
