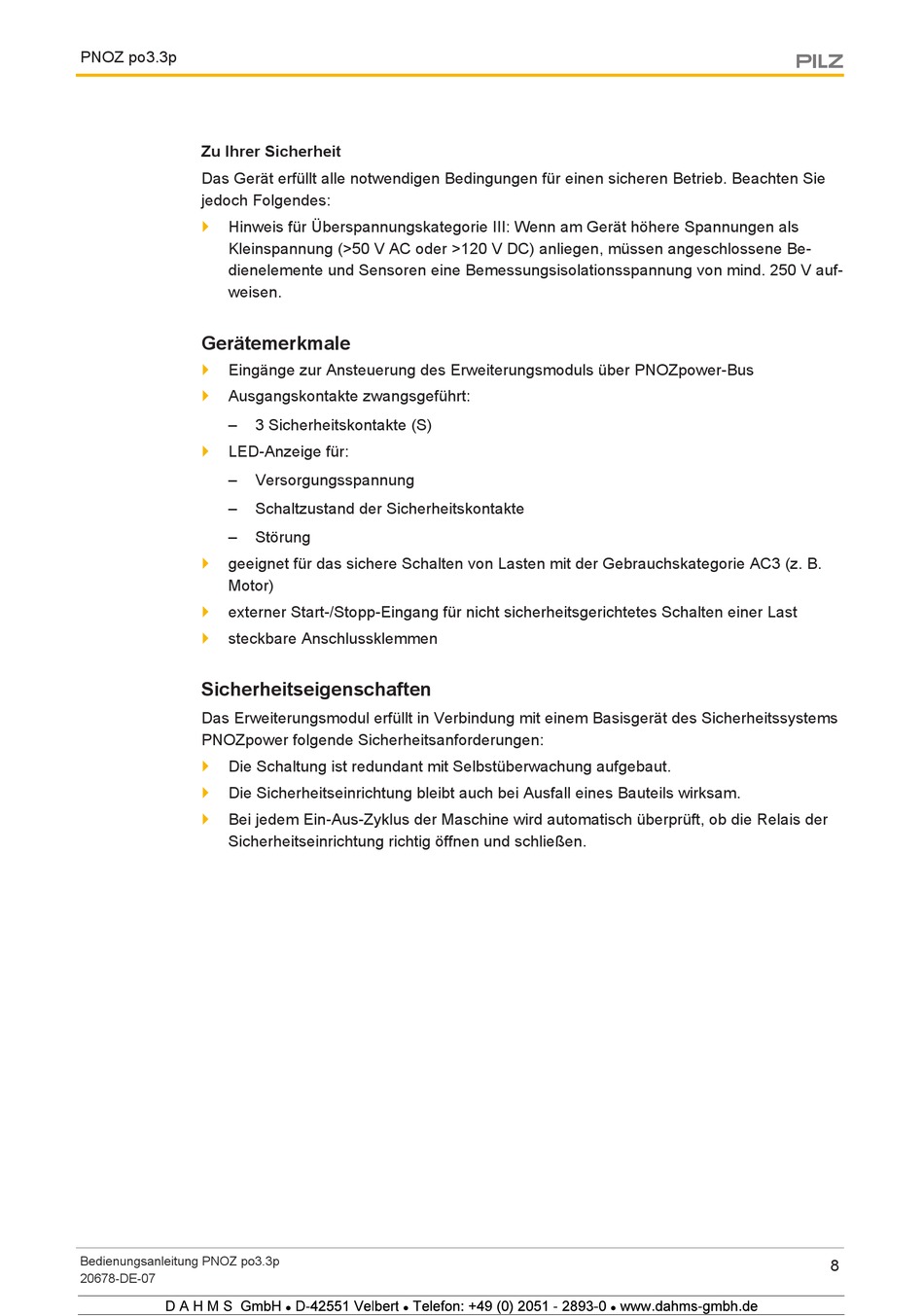

PNOZ po3.3p
Zu Ihrer Sicherheit
Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie
jedoch Folgendes:
}
Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als
Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be-
dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf-
weisen.
Gerätemerkmale
}
Eingänge zur Ansteuerung des Erweiterungsmoduls über PNOZpower-Bus
}
Ausgangskontakte zwangsgeführt:
–
}
LED-Anzeige für:
–
–
–
}
geeignet für das sichere Schalten von Lasten mit der Gebrauchskategorie AC3 (z. B.
Motor)
}
externer Start-/Stopp-Eingang für nicht sicherheitsgerichtetes Schalten einer Last
}
steckbare Anschlussklemmen
Sicherheitseigenschaften
Das Erweiterungsmodul erfüllt in Verbindung mit einem Basisgerät des Sicherheitssystems
PNOZpower folgende Sicherheitsanforderungen:
}
Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
}
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
}
Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der
Sicherheitseinrichtung richtig öffnen und schließen.
Bedienungsanleitung PNOZ po3.3p
20678-DE-07
1234 567 2
3 Sicherheitskontakte (S)
Versorgungsspannung
Schaltzustand der Sicherheitskontakte
Störung
